Phonocar VM012 - Page 22

22

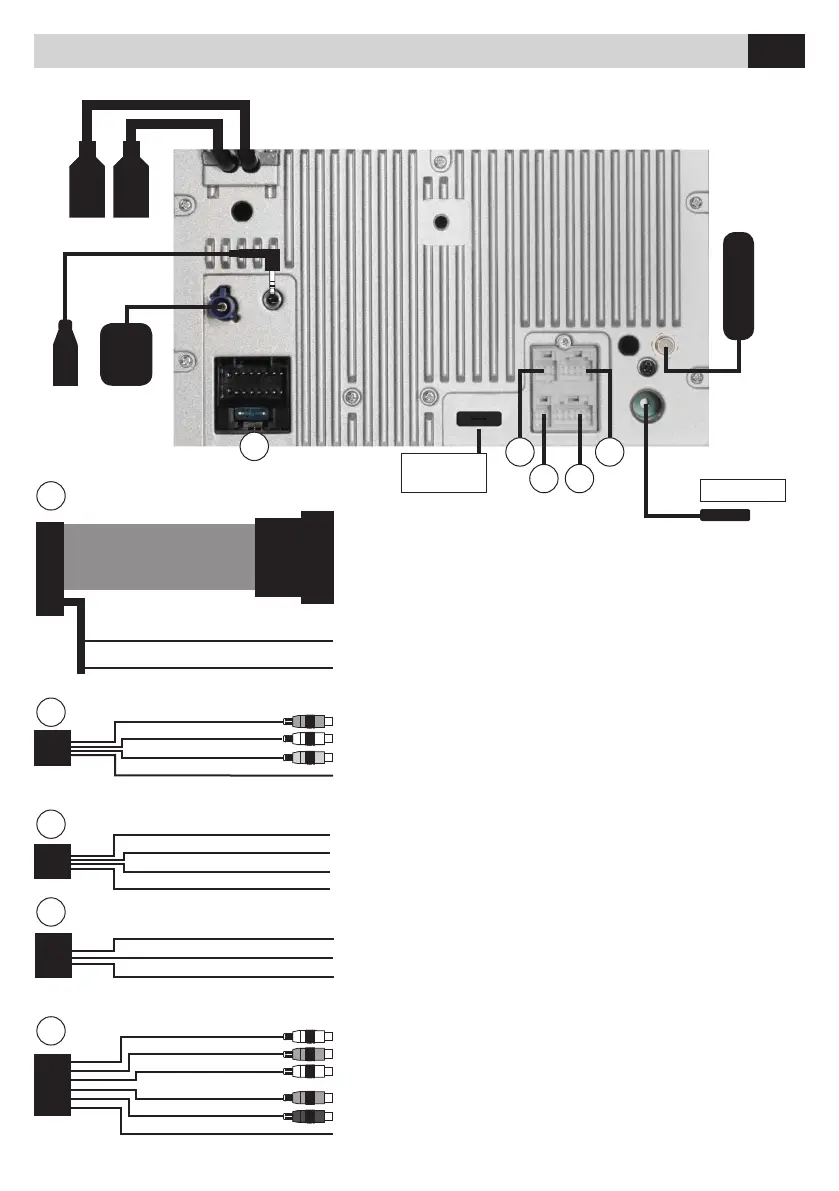

FR-DEBranchements • Verbindungen
1
3
4
2
PARKING
REVERSE
AUX IN VIDEO
AUX IN R
AUX IN L
JAUNE/GELB
ROUGE/ROT
GRIS / GRAU
ENTRÉES VIDEO - EINGANG VIDEO
ENTRÉES AUDIO
DX - EINGANG AUDIO RECHTS
ENTRÉES AUDIO
SX - EINGANG AUDIO LINKS
ENTRÉES AUDIO GAUCHE - EINGANG AUDIO LINKS
ENTRÉES AUDIO DROITE - EINGANG AUDIO RECHTS
ENTRÉES CAMÉRA DE RECUL - EINGANG RÜCKFAHR-KAMERA
ALIMENTATION CAMÉRA DE RECUL - ZUFUHR RÜCKFAHR-KAMERA
BLEU-NOIR/BLAU-SCHWARZ
MARRON / BRAUN
FREIN DE STATIONNEMENT (BRANCHEMENT NÉCESSAIRE)
HANDBREMSE (ANSCHLUSS BENÖTIGT)
ACTIVATION CAMÉRA DE RECUL
AKTIVIERUNG DER RÜCKFAHR-KAMERA
5
MIC
USB
APPLE CARPLAY / ANDROID AUTO
USB
GPS
1
2 5
3 4
MICRO SD CARD
NAVIGATION
RADIO FM-AM
DAB+
WHEEL KEY 1
WHEEL KEY 2
GND
GND
AUX IN L
AUX IN R
CAMERA
POWER
CAMERA
GRIS / GRAU
ROUGE/ROT
GRIS-BLANCHE / GRAU-WEISS
BLANCHE/WEISS
NOIR / SCHWARZ
JAUNE/GELB
NOIR / SCHWARZ
ROUGE/ROT
SORTIE AUDIO ANTÉRIEURE GAUCHE - AUSGANG AUDIO FRONT LINKS
SORTIE AUDIO ANTÉRIEURE DROITE - AUSGANG AUDIO FRONT RECHTS
SORTIE AUDIO POSTÉRIEURE GAUCHE - AUSGANG AUDIO HECK LINKS
SORTIE AUDIO POSTÉRIEURE DROITE - AUSGANG AUDIO HECK RECHTS
SORTIE SUBWOOFER / AUSGANG SUB-WOOFER
REMOTE AMPLIFICATEUR - VERSTÄRKER REMOTE
LIGNE 1 COMM. AU VOLANT - 1-LEITUNG DER LENKRAD-STEUERUNGEN
LIGNE 2 COMM. AU VOLANT - 2-LEITUNG DER LENKRAD-STEUERUNGEN
MASSE / MASSE
MASSE / MASSE
FRONT OUT L
FRONT OUT R
REAR OUT L
REAR OUT R
SUB WOOFER
AMP CONT
ROSSO/RED
BLUE/BLAU
BLANCHE/WEISS
BLUE/BLAU
BIANCO/WHITE
ROUGE/ROT
