Phonocar VM012 - Page 40

40

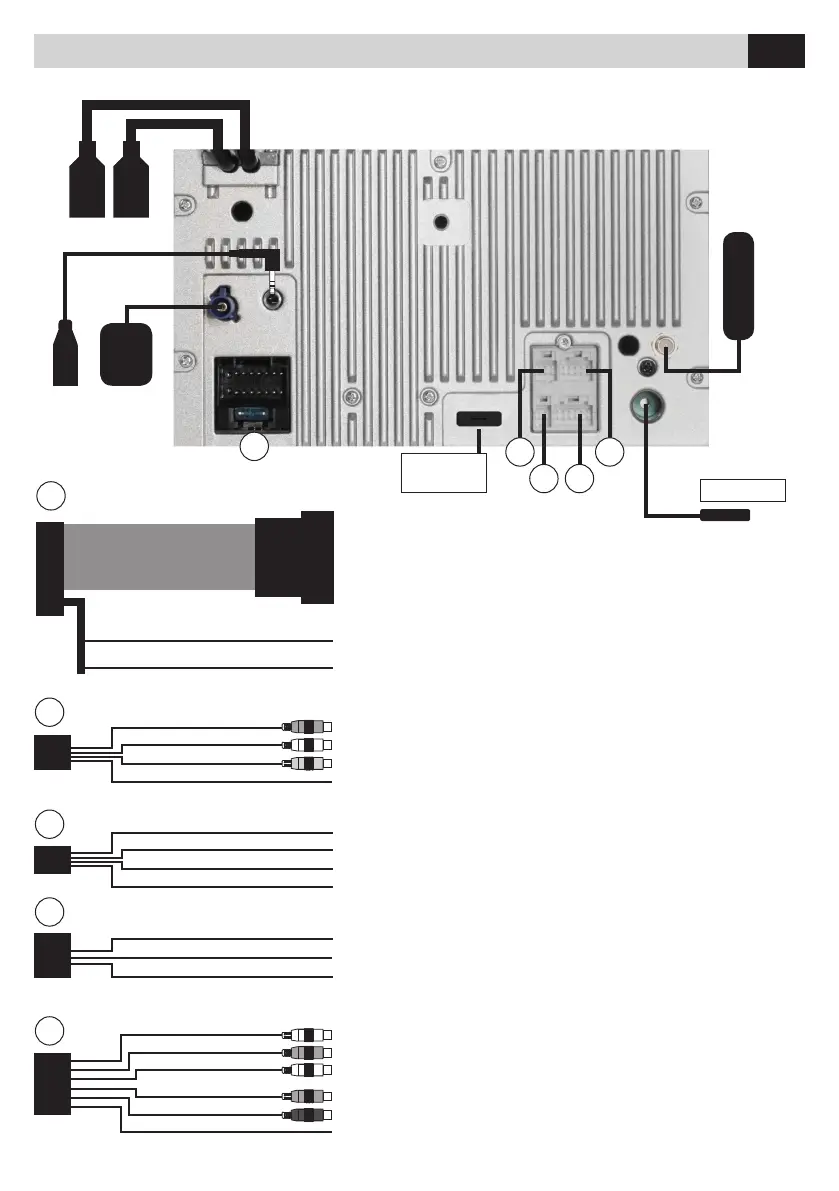

ESConexiones
1
3
4
2
PARKING
REVERSE
WHEEL KEY 1
WHEEL KEY 2
GND
GND
AUX IN VIDEO
AUX IN R
AUX IN L
AUX IN L
AUX IN R
CAMERA
CAMERA POWER
NARAJA
ROJO
GRIS
SALIDA AUDIO ANTERIOR IZQUIERDO
SALIDA AUDIO ANTERIOR DERECHO
SALIDA AUDIO ANTERIOR IZQUIERDO
SALIDA AUDIO ANTERIOR DERECHO
SALIDA SUBWOOFER
REMOTE AMPLIFICADOR
LINEA 1 MANDOS DE VOLANTE - SWC KEY 1
LINEA 2 MANDOS DE VOLANTE - SWC KEY 2
MASA – GROUND (KEY GROUND)
MASA – GROUND (KEY GROUND)
ENTRADA VIDEO
ENTRADA AUDIO DX
ENTRADA AUDIO SX
ENTRADA
AUDIO IZQUIERDO
ENTRADA AUDIO DERECHO
ENTRADA RETRO CÁMARA
ALIMENTACION RETRO CÁMARA
FRENO DE MANO (CONEXIÓN NECESARIA)
ACTIVACIÓN RETRO CÁMARA
5
FRONT OUT L
FRONT OUT R
REAR OUT L
REAR OUT R
SUB WOOFER
AMP CONT
MIC
USB
APPLE CARPLAY / ANDROID AUTO
USB
GPS
1
2 5
3 4
MICRO SD CARD
NAVIGACIÓN
RADIO FM-AM
DAB+
GRIS
ROJO
GRIS-BLANCO
BLANCO
NEGRO
NARAJA
NEGRO
ROJO
AZUL-NEGRO
MARRÓN
ROJO
AZUL
BLANCO
AZUL
BLANCO
ROJO
