Collegamento 17
Collegamento
2

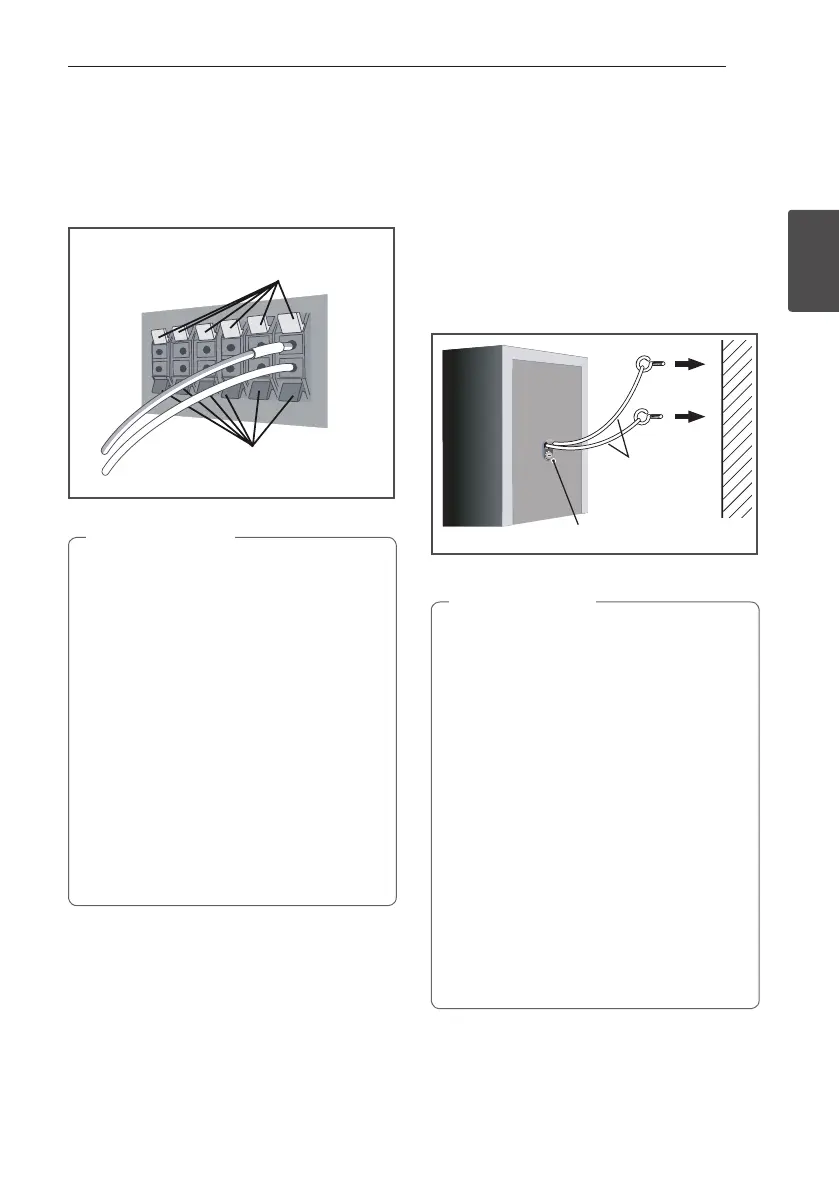

3. Collegare i cavi al lettore.
Collegare il cavo bianco con linea grigia nel lato
(+) e l’altro cavo nel lato (–). Per collegare il cavo
al lettore premere ciascuna linguetta di plastica
per aprire il connettore di collegamento. Inserire
il cavo e rilasciare la linguetta.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Colore (+)
Nero (-)
y
Non collegare casse di tipo diverso da
quello fornito con il sistema.
y
Non collegare gli altoparlanti in dotazione
ad amplicatori diversi da quelli forniti con
il sistema. Il collegamento ad amplicatori
di altro tipo può provocare un problema di
funzionamento o un incendio.
y
Si prega di collegare il cavo dell’altoparlante
del subwoofer (di colore porpora) al lo
arancione del lettore.
y
Questi terminali di altoparlante hanno
una TENSIONE DI ALIMENTAZIONE
PERICOLOSA. Per evitare il rischio di scossa
elettrica quando si collegano o scollegano
i rispettivi cavi, staccare il cordone di
alimentazione prima di toccare qualsiasi
parte non isolata.
>
Attenzione
Fissaggio degli altoparlanti anteriore
e surround
Fissare gli altoparlanti anteriore e surround
utilizzando il morsetto in plastica in dotazione.
Avvitare i due ganci di supporto nella parete dietro
all’altoparlante. Passare un cavo spesso attorno i
ganci e attraverso il morsetto in plastic in modo
da stabilizzare l’altoparlante (vericare che sia in
grado di supportare il peso dell’altoparlante). Dopo
l’installazione vericare che l’altoparlante sia ssato
correttamente.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Cavo
adeguatamente
spesso
Morsetto in plastica
y
Il morsetto in plastica non è un accessorio
d’installazione e non si deve appendere
l’altoparlante alla parete utilizzando
esclusivamente il morsetto. Per stabilizzare
gli altoparlanti utilizzare sempre un cavo.
y
Pioneer non è responsabile di danni
o perdite provocate dal montaggio,
dall’installazione inadeguata, dalla forza
insuciente dei materiali d’installazione,
dall’uso improprio o dai disastri naturali.
y
Per posizionare l’unità, vericare che sia ben
ssata ed evitare punti in cui è facile che
possa cadere e provocare ferimenti in caso
di disastri naturali (terremoto).
y
Non stare in piedi sulla base di supporto
dell’altoparlante di tipo alto per spingere
o girare l’altoparlante. L’altoparlante può
cadere e rompersi, o una persona può ferirsi.
Fare molta attenzione ai bambini.
>
Attenzione
