Raccordements 17
Raccordements
2

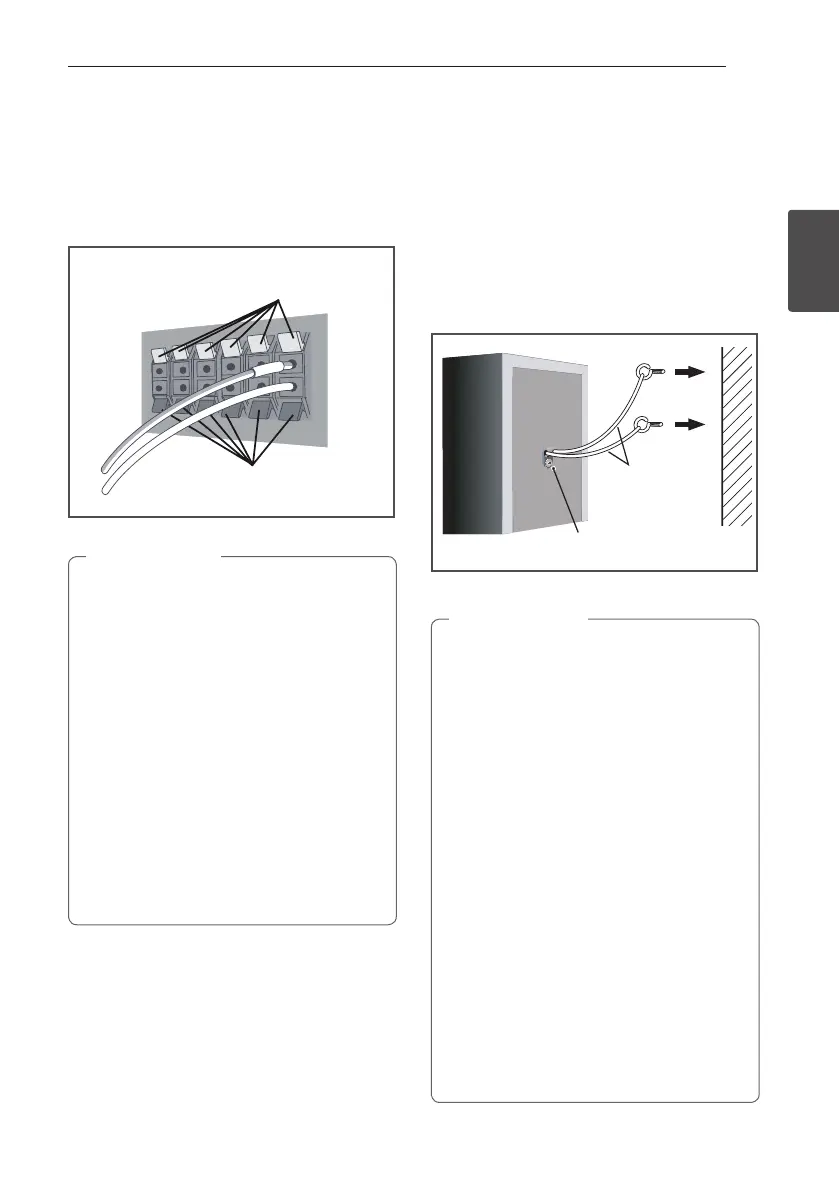

3. Branchez les ls sur le lecteur.
Branchez le l blanc avec la ligne grise sur le
côté (+) et l’autre sur le côté (–). Pour raccorder
le l d’enceinte sur le lecteur, appuyez sur
chaque languette en plastique pour ouvrir la
borne de connexion. Insérez chaque l dans la
borne appropriée, puis relâcher la languette.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
couleur (+)
Noir (–)
y
Ne pas brancher d’autres haut-parleurs que
ceux fournis avec de système.
y
Ne pas brancher les haut-parleurs fournis
sur un autre amplicateur que celui fourni
avec ce système. Tour branchement à un
autre amplicateur peut se traduire par un
dysfonctionnement ou un incendie.
y
Brancher le câble de haut-parleur du caisson
de basses (violet) sur le connecteur orange
du lecteur.
y
Les bornes de haut-parleur sont chargées
d'une tension DANGEREUSE. Pour
éviter tout risque d'électrocution lors du
branchement ou du débranchement des
câbles de haut-parleur, débranchez le
cordon d'alimentation avant de toucher des
pièces non isolées.
>
Attention
Fixation des haut-parleurs avant et
enceintes satellites
Fixez chaque haut-parleur avant et enceinte satellite
avec les taquets en plastique fournis. Vissez sur
les de support dans le mur situé derrière le haut-
parleur. Passez un cordon épais autour des crochets
et par le taquet en plastique an de stabiliser le
haut-parleur (vériez bien que tout le dispositif est
en mesure de supporter le poids du haut-parleur).
Après l’installation, vériez que le haut-parleur est
bien xé.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Cordon
susamment épais
Taquet en plastique
y
Le taquet en plastique n’est pas une xation
de montage et le haut-parleur ne doit pas
être directement accroché au mur avec ce
taquet. Utilisez toujours un cordon pour la
stabilisation du haut-parleur.
y
Pioneer décline toute responsabilité en
cas de perte ou de dommages dus à un
assemblage et une installation incorrecte,
à l’utilisation de matériaux d’installation
insusamment robustes, à une mauvaise
utilisation ou à des catastrophes naturelles.
y
Lors du placement de cet appareil, veillez
à ce qu’il soit installé de telle sorte qu’il
ne risque pas de tomber ni de causer des
blessures en cas de catastrophe naturelle
(comme un tremblement de terre).
y
Ne pas monter sur la base de support du
grand haut-parleur pour pousser ou tourner
le haut-parleur. Le haut-parleur risque de
tomber et de se briser, ou une personne
peut être blessée. Faites particulièrement
attention aux enfants.
>
Attention
