4It
Verde chiaro
Utilizzato per rilevare lo stato ON/OFF
del freno di stazionamento. Questo
cavo deve essere collegato al lato
alimentazione dell’interruttore del freno
di stazionamento.
Se questo collegamento viene
omesso o eseguito non
correttamente, alcune funzionalità
del prodotto non saranno utilizzabili.
Metodo di collegamento
Bloccare il cavo (1), quindi bloccare
saldamente con pinze ad ago (2).
Lato alimentazione
Interruttore del freno di stazionamento
Lato massa
Cavi altoparlante
Bianco: Sinistro anteriore + o sinistro
gamma alta +
Bianco/nero: Sinistro anteriore – o
sinistro gamma alta –
Grigio: Destro anteriore + o destro
gamma alta +
Grigio/nero: Destro anteriore – o destro
gamma alta –
Verde: Sinistro posteriore + o sinistro
gamma media +
Verde/nero: Sinistro posteriore – o
sinistro gamma media –
Viola: Destro posteriore + o destro
gamma media +
Viola/nero: Destro posteriore – o destro
gamma media –
Connettore ISO
In alcuni veicoli, il connettore ISO può
essere diviso in due. In questo caso,
verificare di aver collegato entrambi i
connettori.
• La posizione del circuito di rilevamento
velocità e la posizione dell’interruttore
del freno di stazionamento cambiano in
base al modello di veicolo. Per dettagli,
consultare il proprio rivenditore Pioneer
autorizzato o un installatore.
• Quando al prodotto viene collegato un
subwoofer invece di un altoparlante
posteriore, modificare l’impostazione di
uscita posteriore nell’impostazione
iniziale. L’uscita subwoofer di questo
prodotto è Mono.
• Quando si utilizza un subwoofer di 2 Ω,
accertarsi di collegare il subwoofer al
cavo viola e viola/nero dell’unità. Non
collegare nulla ai cavi verde e verde/nero.
I cavi dell’altoparlante non vengono utilizzati quando questa connessione è in uso.

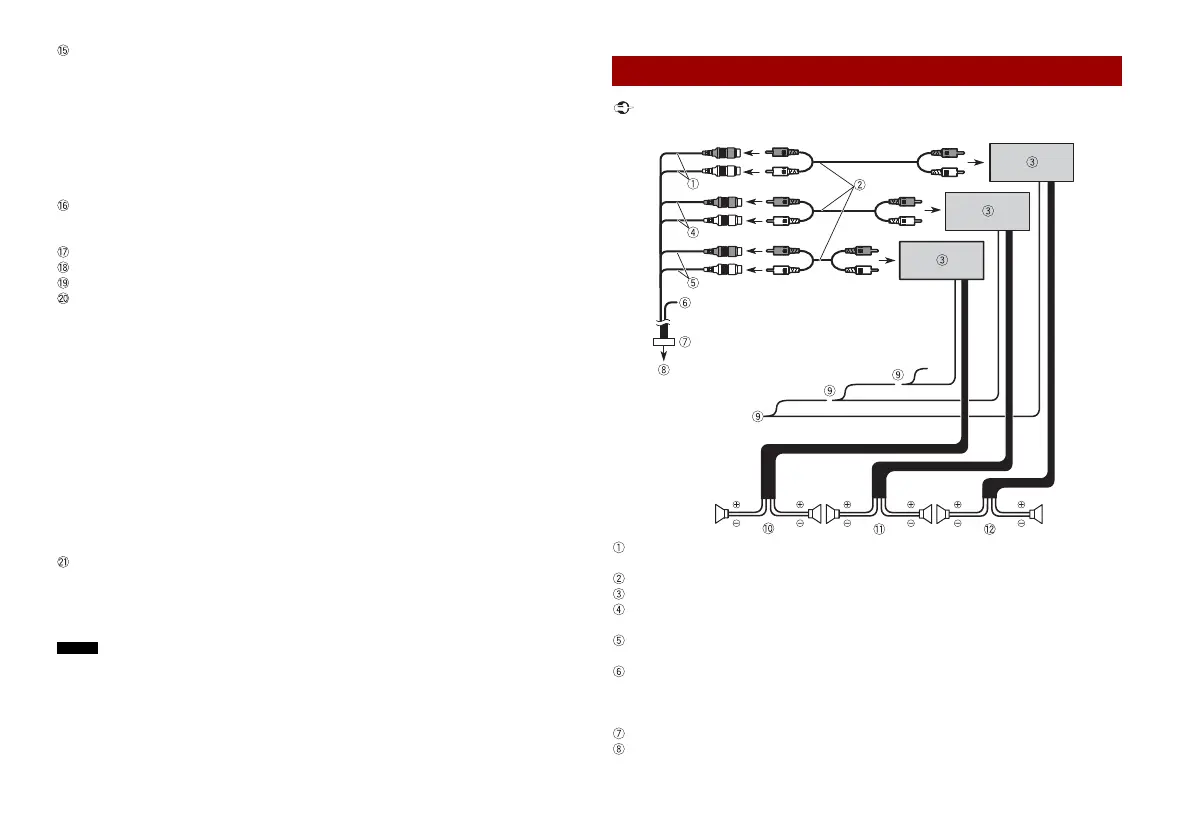

Uscita subwoofer (SUBWOOFER OUTPUT) 23 cm (STD)
Uscita gamma bassa (NW)
Cavo RCA (venduto separatamente)
Amp. di potenza
Uscita anteriore (FRONT OUTPUT) 15 cm (STD)
Uscita gamma alta (NW)
Uscita posteriore (REAR OUTPUT) 15 cm (STD)
Uscita gamma media (NW)
Giallo/nero (MUTE)
Se si usa un’apparecchiatura con funzione Silenzioso, collegare il cavo al cavo di
disattivazione audio sull’apparecchiatura. In caso contrario, lasciare il cavo di
disattivazione audio libero da collegamenti.
Cavo preout
All’alimentazione preout
Amplificatore di potenza (venduto separatamente)
