6It
• Se si utilizza un cavo diverso da quelli
suggeriti nella figura, l’unità principale
potrebbe non funzionare correttamente.
• Android è un marchio di Google LLC.
Quando si utilizza una videocamera per
vista posteriore, l’immagine della vista
posteriore passa automaticamente dal
video spostando il cambio su RETRO (R).
La modalità Vista videocamera consente
inoltre di controllare la presenza di oggetti
o persone dietro il veicolo durante la guida.
UTILIZZARE L’INGRESSO SOLO PER LA
VIDEOCAMERA A VISTA POSTERIORE CON
IMMAGINE SPECULARE O INVERTITA.
UTILIZZI DIVERSI POSSONO CAUSARE
LESIONI O DANNI.
• L’immagine dello schermo potrebbe
apparire invertita.
• Con una videocamera per vista
posteriore, è possibile tenere sotto
controllo i rimorchi o entrare in un
parcheggio stretto. Non utilizzare per
scopi di intrattenimento.
• Gli oggetti nella vista posteriore
potrebbero apparire più vicini o più
distanti di quelli che sono nella realtà.
• L’area dell’immagine delle immagini a
schermo interno visualizzata durante la
retromarcia o mentre si controlla la parte
posteriore del veicolo potrebbe variare
leggermente.

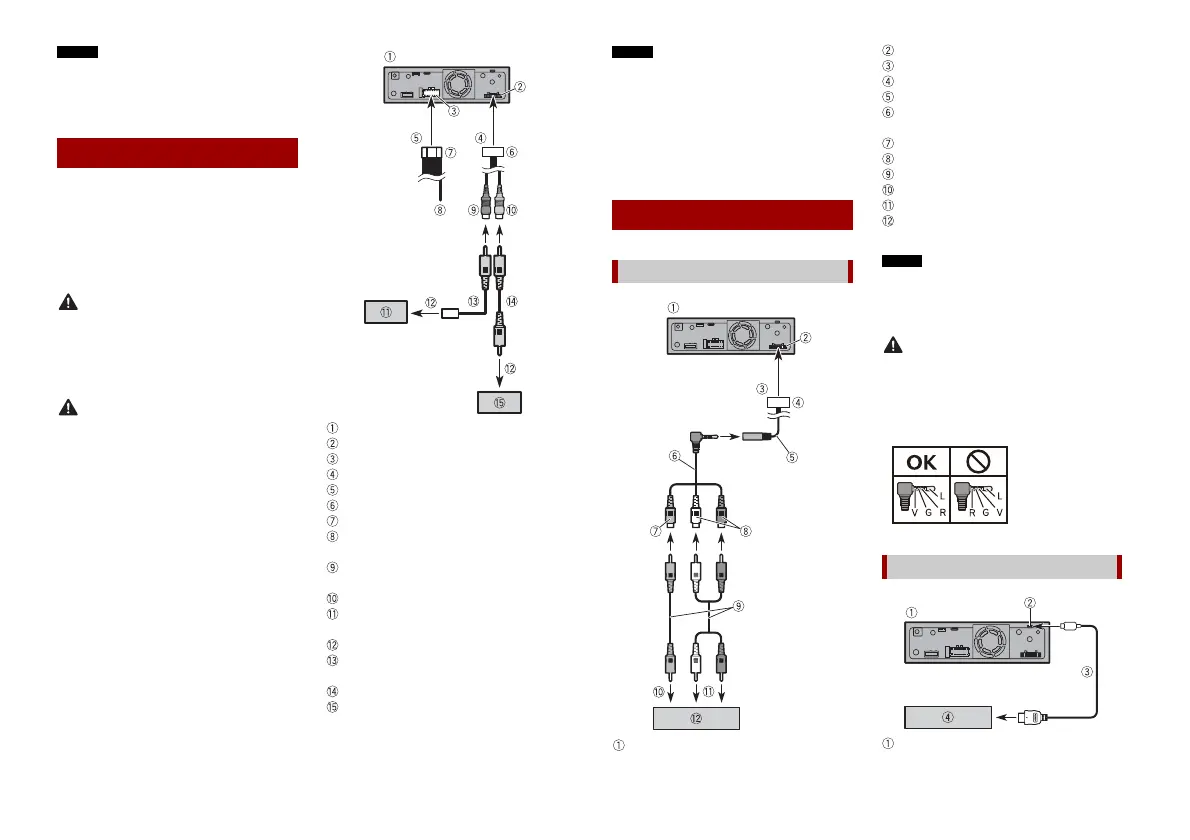

Questo prodotto
Alimentazione preout
Alimentazione
All’alimentazione preout
Per l’alimentazione
Cavo preout
Cavo di alimentazione
Viola/bianco (REVERSE-GEAR SIGNAL
INPUT)
Marrone (REAR VIEW CAMERA IN) 23
cm
Giallo (SECOND CAMERA INPUT) 23 cm
Videocamera per retromarcia (ND-BC8)
(venduto separatamente)
All’uscita video
Cavo di alimentazione RCA (in
dotazione con ND-BC8)
Cavo RCA (venduto separatamente)
Videocamera per retromarcia (venduto
separatamente)
Videocamera
• Collegare solo la videocamera per la
retromarcia al cavo marrone. Non
collegare altre apparecchiature.
• Per l’uso delle videocamere per vista
posteriore sono richieste alcune
impostazioni appropriate. Per dettagli,
fare riferimento al manuale di
funzionamento.
Questo prodotto
Alimentazione preout
All’alimentazione preout
Cavo preout
Ingresso AUX (AUX IN) 15 cm
Cavo AV mini-jack (venduto
separatamente)
Giallo
Rosso, bianco
Cavi RCA (venduto separatamente)
All’uscita video
All’uscita audio
Componente video esterno (venduto
separatamente)
Per usare il componente video esterno, è
richiesta un’impostazione appropriata. Per
dettagli, fare riferimento al manuale di
funzionamento.
Per il collegamento utilizzare un cavo AV
mini-jack (venduto separatamente). Se si
usano altri tipi di cavo, la posizione del
cablaggio potrebbe essere diversa e
causare disturbi all’audio e al video.
Questo prodotto
Componenti video esterni
Uso dell’ingresso AUX
Uso dell’ingresso HDMI
L : Audio sinistro
(bianco)
R : Audio destro
(rosso)
V : Video (giallo)
G : Massa
