4Es
Se utiliza para detectar el estado de
conexión/desconexión del freno de
estacionamiento. Este cable debe
conectarse al lado de la fuente de
alimentación del interruptor del freno
de estacionamiento.
Si esta conexión se realiza de forma
incorrecta o se omite, ciertas
funciones del producto quedarán
inservibles.
Método de conexión
Fije el cable (1) y, después, fíjelo
firmemente con pinzas de punta de
aguja (2).
Lado de la fuente de alimentación
Interruptor del freno de
estacionamiento
Tierra
Cables de altavoz
Blanco: Delantero izquierdo + o
izquierdo de rango alto +
Blanco/negro: Delantero izquierdo – o
izquierdo de rango alto –
Gris: Delantero derecho + o derecho de
rango alto +
Gris/negro: Delantero derecho – o
derecho de rango alto –
Verde: Trasero izquierdo + o izquierdo
de rango medio +
Verde/negro: Trasero izquierdo – o
izquierdo de rango medio –
Violeta: Trasero derecho + o derecho de
rango medio +
Violeta/negro: Trasero derecho – o
derecho de rango medio –
Conector ISO
En algunos vehículos, el conector ISO
puede dividirse en dos. En este caso,
asegúrese de conectarlo a ambos
conectores.
• La posición del circuito de detección de
velocidad y la posición del interruptor del
freno de estacionamiento varían en
función del modelo de vehículo. Para los
detalles, consulte a su distribuidor
autorizado de Pioneer o a un instalador
profesional.
• Si se conecta un subwoofer a este
producto en lugar de un altavoz trasero,
cambie el ajuste de salida trasera en la
configuración inicial. La salida del
subwoofer de este producto es
monoaural.
• Cuando utilice un subwoofer de 2 Ω,
asegúrese de que conectar el subwoofer
a los cables violeta y violeta/negro de
esta unidad. No conecte nada a los cables
verde y verde/negro.
Los cables de altavoz no se utilizan cuando esta conexión está en uso.

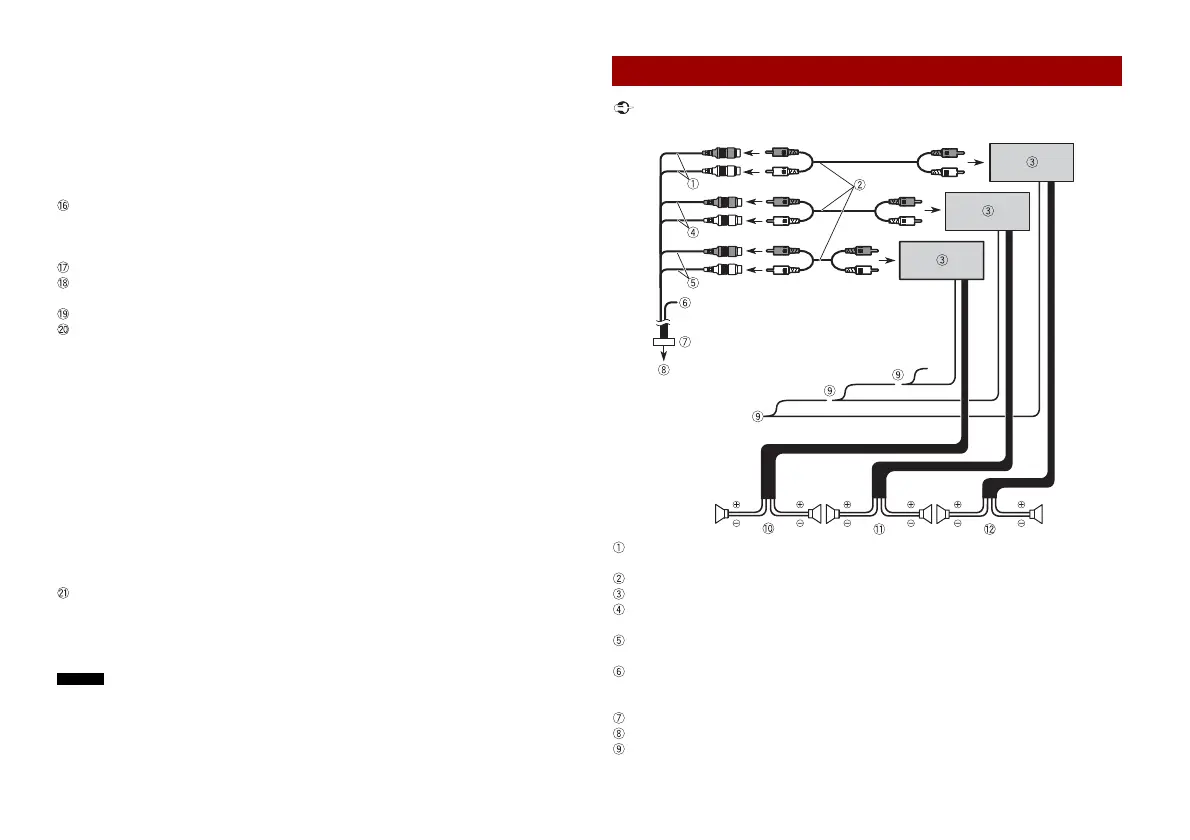

Salida del subwoofer (SUBWOOFER OUTPUT) de 23 cm (STD)
Salida de rango bajo (NW)
Cable RCA (vendido por separado)
Amplificador de potencia
Salida frontal (FRONT OUTPUT) de 15 cm (STD)
Salida de rango alto (NW)
Salida posterior (REAR OUTPUT) de 15 cm (STD)
Salida de rango medio (NW)
Amarillo/negro (MUTE)
Si utiliza un equipo con función de silencio, conecte este cable al cable de silencio de
audio de dicho equipo. En caso contrario, no conecte el cable de silencio de audio.
Cable de salida previa
A suministro de salida previa
Mando a distancia del sistema
Amplificador de potencia (vendido por separado)
