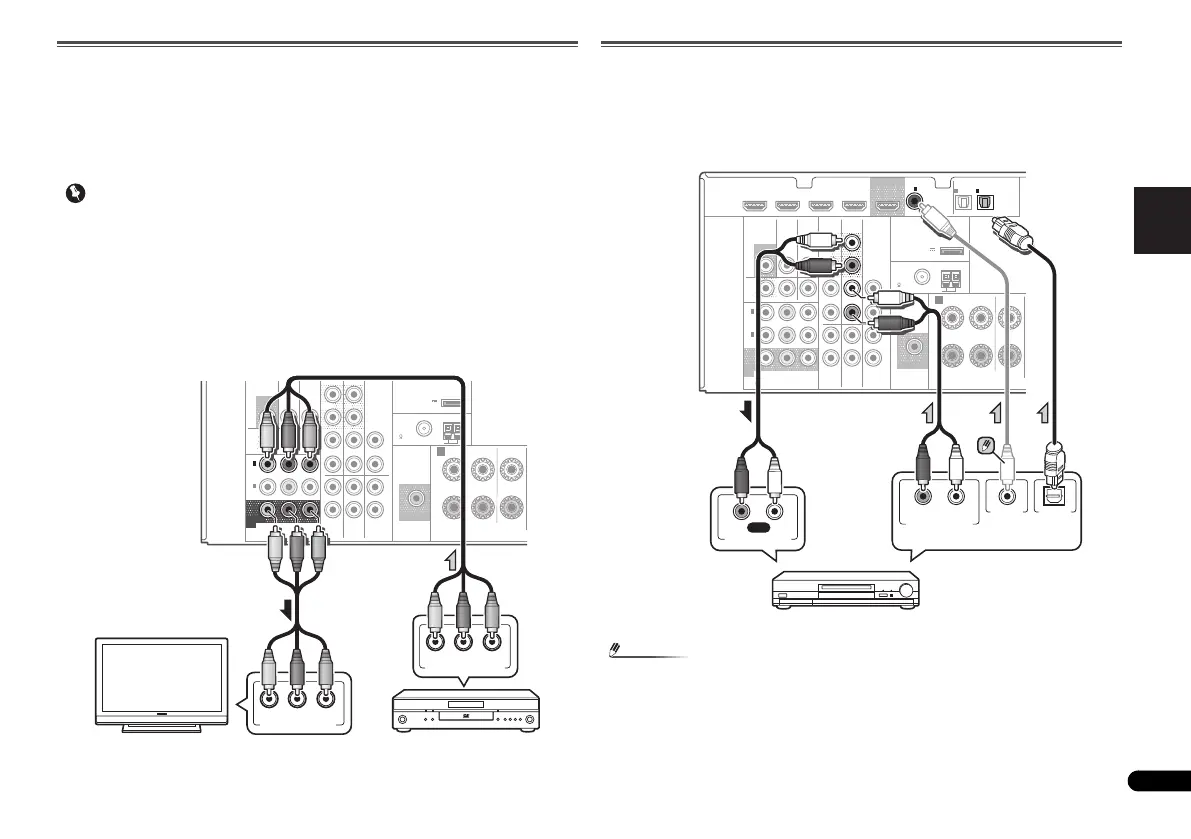

Utilisation des prises femelles vidéo en composantes
Les prises femelles vidéo en composantes offrent généralement une qualité d’image
supérieure aux prises vidéo composites. De plus, la fonction de balayage progressif permet
d’obtenir des images extrêmement stables et sans scintillement (si la source et le téléviseur
sont compatibles). Consultez les modes d’emploi de votre téléviseur et de votre appareil
source pour vous assurer qu’ils sont compatibles avec la fonction de balayage progressif.
• Pour ce qui concerne le raccordement audio, consultez la section Raccordement d’un
téléviseur sans entrée HDMI à la page 14.
• Si vous avez raccordé un composant source au récepteur au moyen d’une entrée vidéo en
composantes, votre téléviseur doit également être raccordé à la prise COMPONENT
VIDEO MONITOR OUT de ce récepteur.
• Si nécessaire, affectez les entrées vidéo en composantes aux entrées de la source que
vous venez de raccorder. Cette étape doit être exécutée uniquement si vos raccordements
ne respectent pas les raccordements par défaut suivants :
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Pour plus d’informations à ce sujet, voir la section Menu d’affectation d’entrée du Mode
d’emploi sur le CD-ROM.
Raccordement d’autres appareils audio
Le nombre et le type de raccordement dépendent des appareils que vous désirez raccorder.
Suivez les étapes ci-dessous pour raccorder un lecteur CD-R, MD, DAT, un magnétophone ou
tout autre appareil audio.
• Pensez à raccorder les appareils numériques aux prises femelles audio analogiques si
vous désirez enregistrer à partir d’appareils numériques (lecteur MD par ex.) vers des
appareils analogiques et réciproquement.
• Pour écouter le son d’un lecteur CD connecté à ce récepteur via un câble optique ou un
câble coaxial, commutez d’abord l’entrée sur CD-R, puis utilisez la touche SIGNAL SEL
pour sélectionner le signal audio C1 (COAXIAL1).
COMPONENT
VIDEO
DVR /
BDR
L
R
R
L
YP
B
P
R
PRE OUT
ANTENNA
ASSIGN
ABLE
A
OUT
L
R
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR /
BDR
)
IN
2
FM UNBAL
75
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
RL
CENTER
Y
P
B
PR
COMPONENT VIDEO IN
Y
P
B
PR
COMPONENT VIDEO OUT
Lecteur de DVD
Téléviseur
VSX-826
HDMI
VIDEO
COMPONENT
VIDEO
DVR /
BDR
L
R
R
L
YP
B PR
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGN
ABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR /
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
RL
CENTER
REC
RL
DIGITAL AUDIO OUTANALOG AUDIO OUT
RL
ANALOG AUDIO IN
OPTICALCOAXIAL
Sélectionnez-en une
CD-R, MD, DAT, magnétophone, etc.
VSX-826
