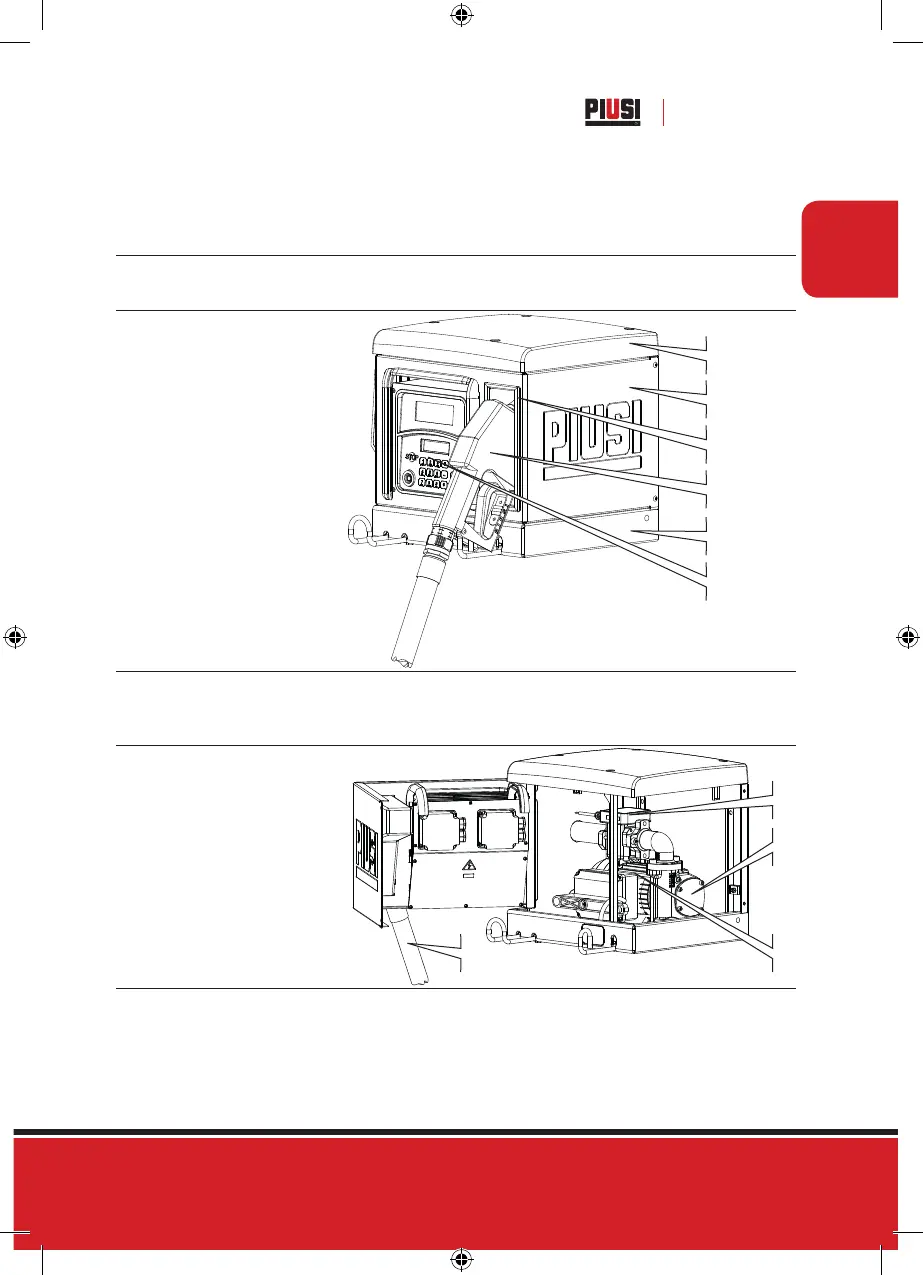

9 DESCRIZIONE DELLE PARTI PRINCIPALI
9.1 CARROZZERIA
I distributori CUBE MC, sono progettati per il travaso di gasolio ad uso privato. Caratterizzati da mas-
sima sicurezza e semplicità d’uso, i distributori CUBE sono apparecchiature affidabili, con elevate pre-
stazioni; si installano rapidamente e sono pronte per l’uso. Equipaggiamento e caratteristiche sono:
1 Pompa autoadescante rotativa a pa-
lette con valvola by-pass incorporata.
2 Motore con grado di protezione IP55
e protezione termica, 230 V ca mono-
fase.
3 Quattro metri di tubo in gomma anti-
statico per carburanti.
4 Pistola erogatrice di tipo automatico
con interruttore ON/OFF integrato
nel supporto pistola.
5 Carrozzeria in acciaio con tratta-
mento anti-corrosione e verniciatura
di finitura.
6 Sistema di gestione.
7 Contalitri
PANNELLO
PER ISPEZIONE
TETTUCCIO
PORTA
PISTOLA
4
5
6
9.2 GRUPPO POMPANTE
Gruppo con elettropompa auto ade-
scante a palette, provvista di valvola
by-pass. Tale valvola permette il fun-
zionamento per brevi periodi anche
con pistola di erogazione chiusa. Il
motore, direttamente accoppiato al
corpo pompa,è asincrono, di tipo chiu-
so (classe di protezione IP55 secondo
la normativa EN 60034-5-86) autoven-
tilato, monofase.
Per ulteriori informazioni consultare i
singoli manuali dei componenti.
7
1
23
