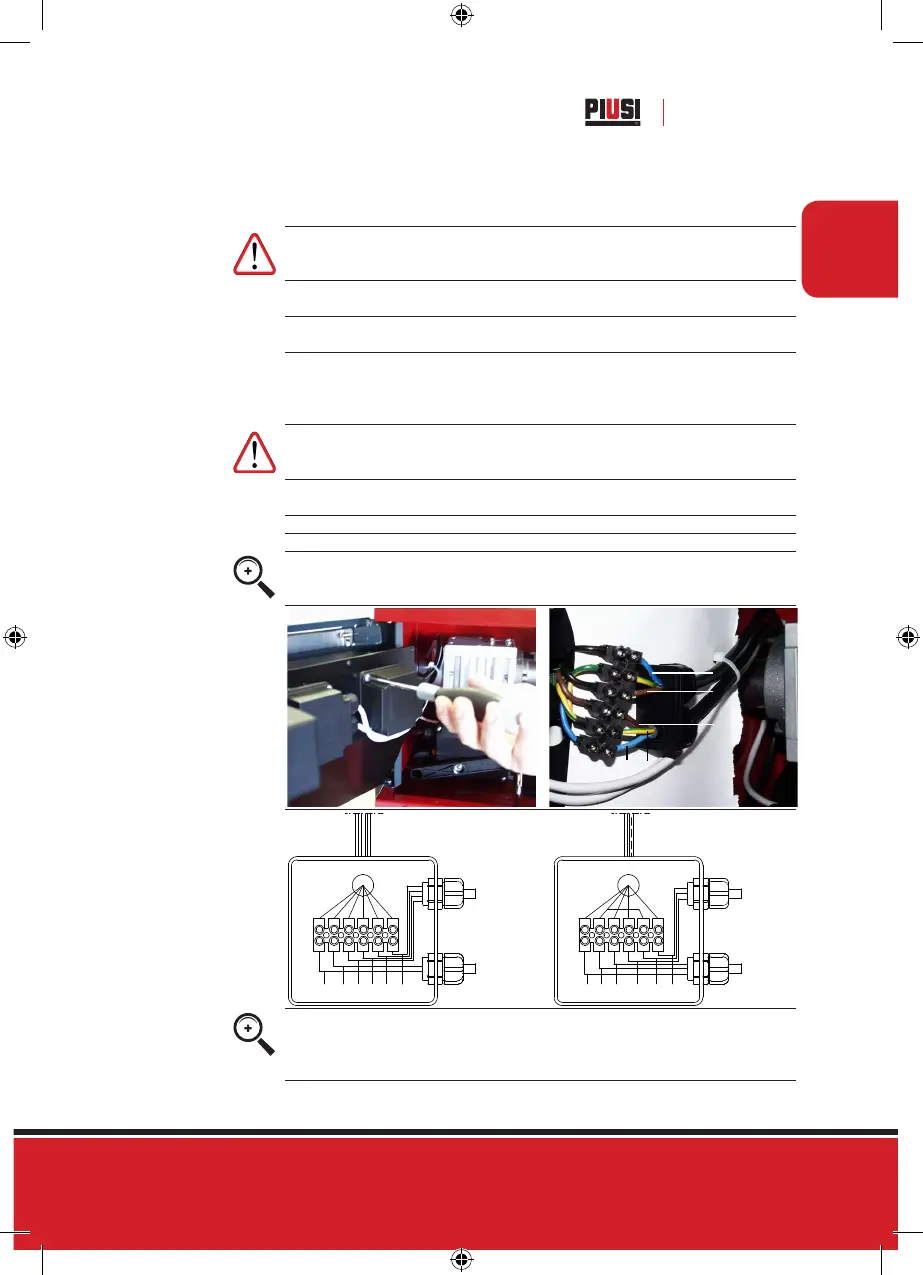

12.4 COLLEGAMENTI ELETTRICI
ATTENZIONE Le operazioni di installazione sono effettuate con scatola aperta e con-
tatti elettrici accessibili. Tutte queste operazioni devono essere fatte con
apparecchio isolato dalla rete elettrica per evitare pericoli di folgorazione
Tutte le operazioni di installazione elettrica devono essere fatte da perso-
nale elettrotecnico o elettronico qualificato.
Le sezioni dei cavi devono essere adeguate alle portate di corrente del di-
spositivo
Gli allacciamenti elettrici devono essere eseguiti a regola d’arte da per-
sonale specializzato, nel totale rispetto delle norme in vigore nel paese di
installazione e delle indicazioni presenti negli schemi elettrici del presente
manuale.
ATTENZIONE
Il distributore CUBE MC non è provvisto di interruttori di protezione; è
pertanto indispensabile installare a monte di CUBE MC un quadro elettri-
co di alimentazione dotato di interruttore
CUBE MC è provvista di una coprimorsettiera al cui interno sono presenti i
morsetti ai quali l’installatore dovrà collegare:
- La linea di alimentazione elettrica
- La linea dati RS 485 di collegamento al PC + LEVEL INDICATOR (opzionale)
NOTA
La scatola di derivazione, accessibile tramite l’apertura del pannello frontale,
è già pre-cablata ai componenti della CUBE MC, secondo lo schema riportato
di seguito.
1-
Togliere copri morsettie-
ra di destra
2-
Collegare i cavi come
indicato nello schema
3-
Richiudere la scatola
copri morsettiera
7 8
9
10
11
Power 230V
To Motor
OPTIONAL
(RS485 + LEVEL
INDICATOR)
PULSER
K600
NOTA Le parti indicate nello schema, sono i soli collegamenti che saranno a cura
del cliente:
- Collegamento all’alimentazione.
- Uscita RS485 al PC (OPTIONAL)
To Next Page
