33 - COLLEGAMENTI ELETTRICI
Benché questo regolatore sia stato progettato per
resistere ai più gravosi disturbi presenti in ambienti
industriali, è buona norma seguire le seguenti
precauzioni: Distinguere la linea d’alimentazione da
quelle di potenza. Evitare la vicinanza di gruppi di
teleruttori, contattori elettromagnetici, motori di
grossa potenza.
Evitare la vicinanza di gruppi di potenza, in
particolare se a controllo di fase.

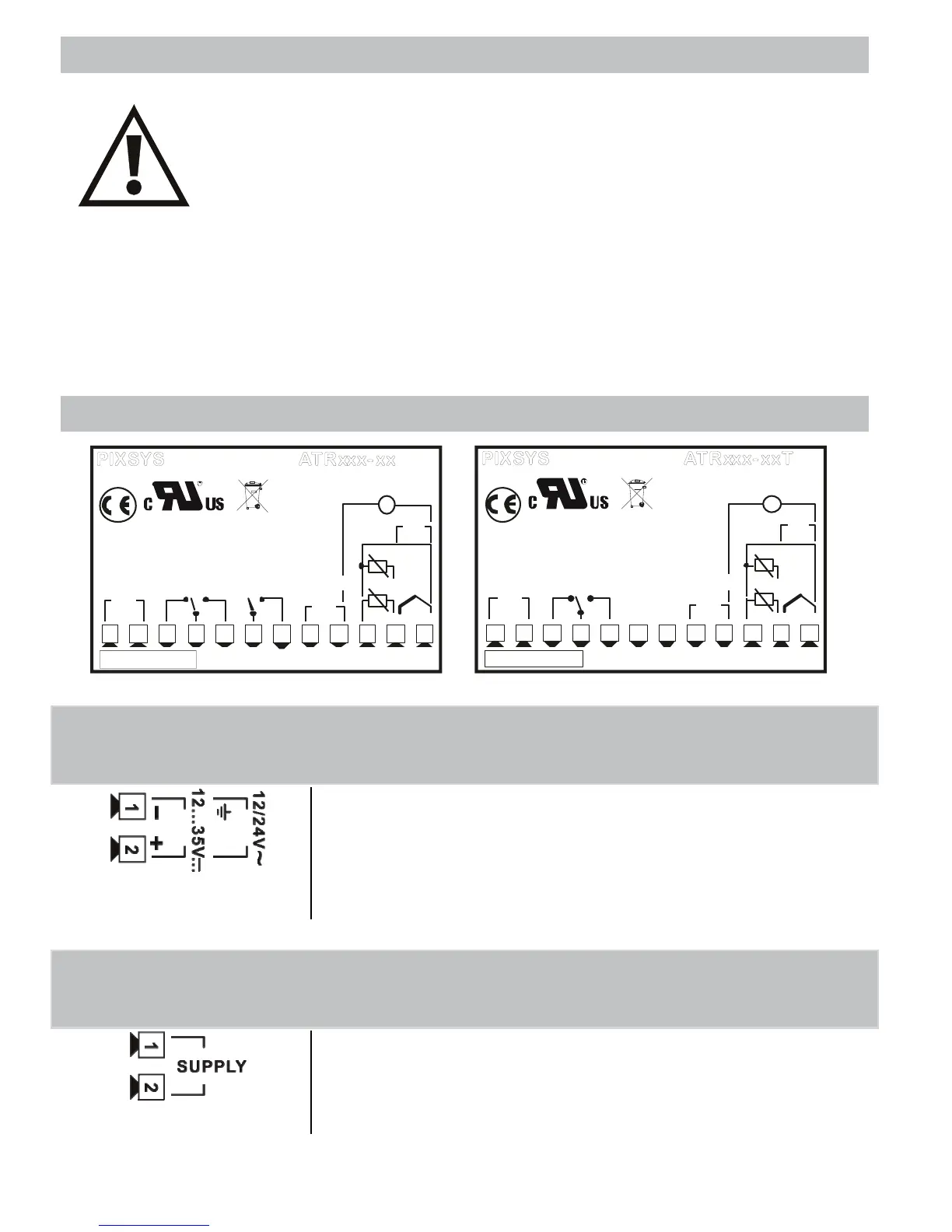

34 - SCHEMA DI COLLEGAMENTO ATR121 / ATR141
PI XSYS
10A 230V
Co sf 1
3A 230V
Cosf 0.8
Q1
PT C/ N T C
-
+
Tc
+VDC
S SR
1 234
5
6789
10 11 1 2
-
+
I
V/I
+
-
PT/NI100/1K
2 wire 4/20mA
Po we r
M emory
1
-
+
ATRxxx- xxT
-
+
RS485
SUPPLY
PI XSYS
10A 230V
Co sf 1
3A 230V
Cosf 0.8
Q1
PT C/ N T C
-
+
Tc
+VDC
S SR
1 23456789101112
-
+
I
V/I
+
-
PT/NI100/1K
2 wire 4/20mA
Po wer
5A 230V
Co sf 1
1A 230V
Cosf 0.8
Q2
M emory1
ATRxxx- xx
-
+
SUPPLY
34.1 Alimentazione in bassa tensione 12/24 Vac-dc
Modelli: ATR121-AD e ATR141-AD
12…24Vac ±10% 50Hz/60Hz
12…35Vdc
N.B.: per versione “T” con seriale solo
12…35Vdc
34.2 Alimentazione da rete a 24/115/230 Vac
Modelli: ATR121-AB o C e ATR141-AB o C
24Vac ±10% 50/60Hz
230Vac ±10% 50/60Hz
115Vac ±10% 50/60Hz
