46 - SUPERVISIONE CON ATR121 / 141

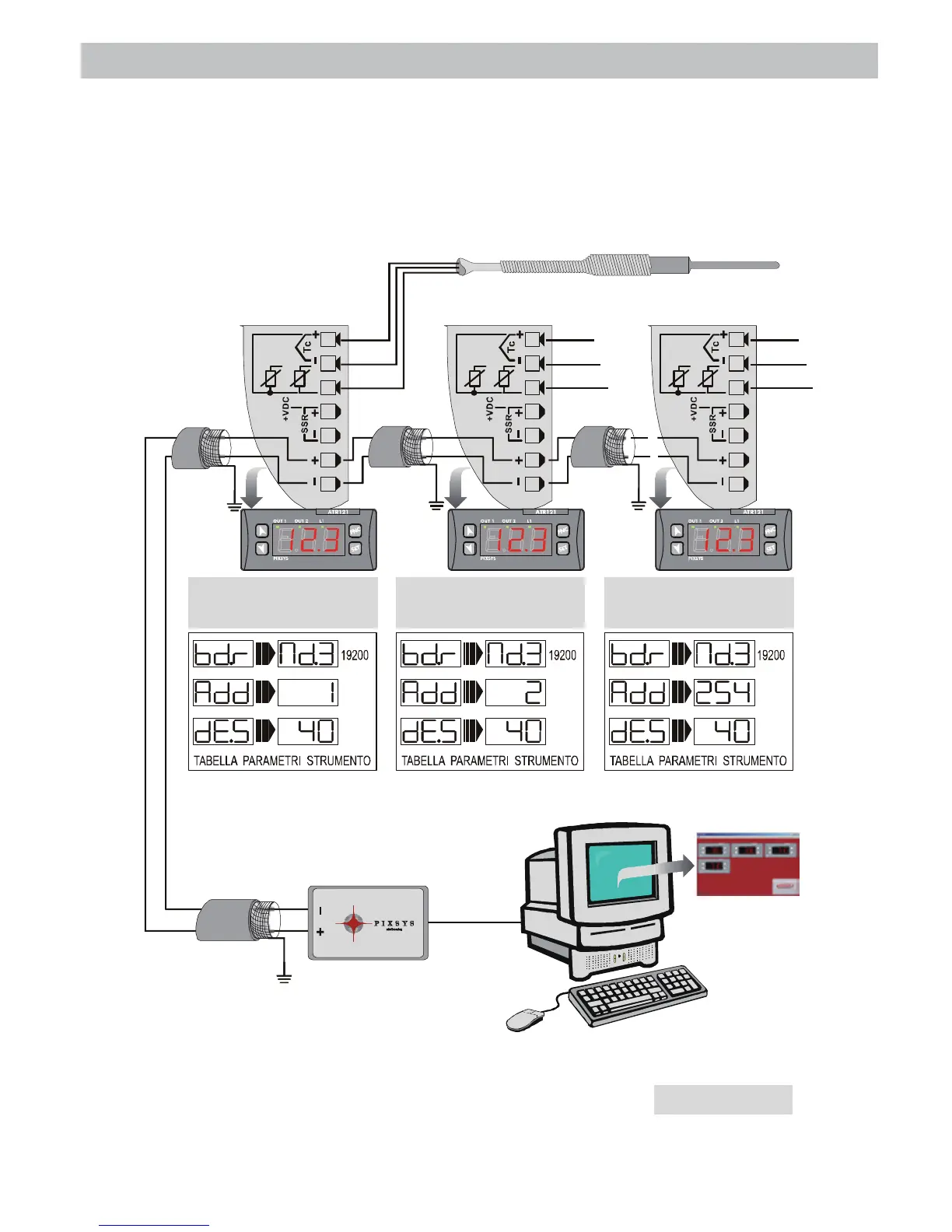

Esempio di sistema di controllo con supervisione e regolatori ATR121-AT.
Sono evidenziati gli elementi del sistema, far attenzione in particolare al
convertitore Rs232 / Rs485 con Dir. Automatico, e alla tipologia di cavo per
rete dati.
Linea di
comunicazione
seriale RS 232
PERSONAL COMPUTER
PTC/NTC
6 7 8 9 10 11 12
PT/NI100/1K
RS485
PTC/NTC
6 7 8 9 10 11 12
PT/NI100/1K
RS485
PTC/NTC
6 7 8 9 10 11 12
PT/NI100/1K
RS485
Linea di
comunicazione
seriale RS 485
Regolatore
M od . : AT R1 2 1 -AT
SLAVE 1
Regolatore
M od . : ATR 1 21 - AT
SLAVE 2
Regolatore
Mod. : ATR121-AT
SLAVE 254
Sonda : PT100
Interfaccia Rs232 / Rs485
DIR automatico
Mod. : PIX-RECORDER
Utilizzare cavo schermato
a 1 coppia di conduttori twistati
conforme alle norme EIA RS-485.
Cavo raccomandato: Belden 9841.
