Polaris PGC - PIPING DIAGRAMS; FIGURE 52: TYPICAL ONE-TEMPERATURE SYSTEM PIPING INSTALLATION (All Models); FIGURE 53: SAMPLE MIXING VALVE INSTALLATION (All Models)

Polaris PGC
63 pages
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
59
PIPING DIAGRAMS
Check local codes.
Mixing Valve
Metal
Drain
Pan
6" (15.2cm)
Air Gap Max.
Adequate Drain
(set to 120° F
[48.8° C] or lower)
Mixing Valve

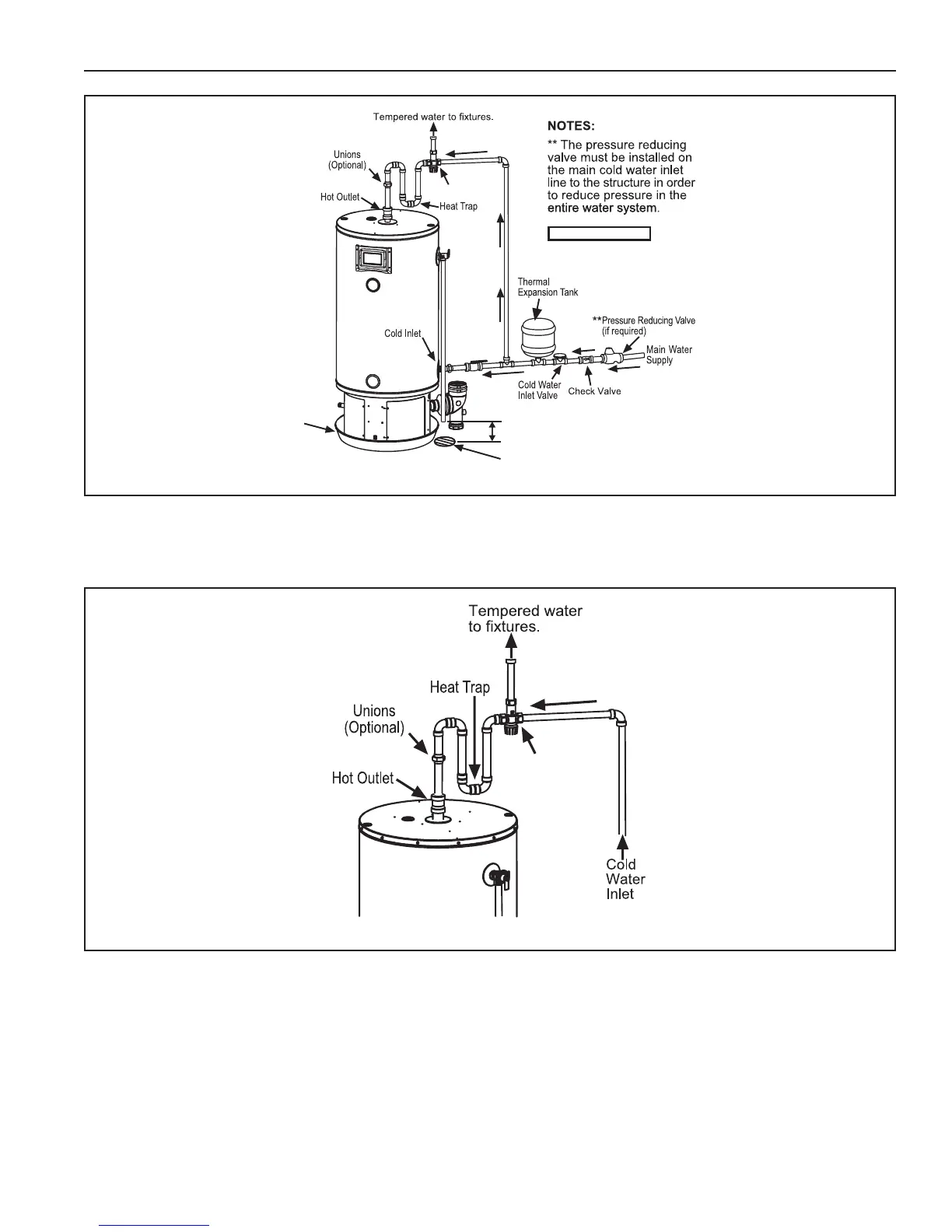

Figure 52: TYPICAL ONE-TEMPERATURE SYSTEM PIPING INSTALLATION (All Models)
Figure 53: SAMPLE MIXING VALVE INSTALLATION (All Models)
