Polaris PROSPECTOR PRO 2.0 - Front Right Frame Kit

39

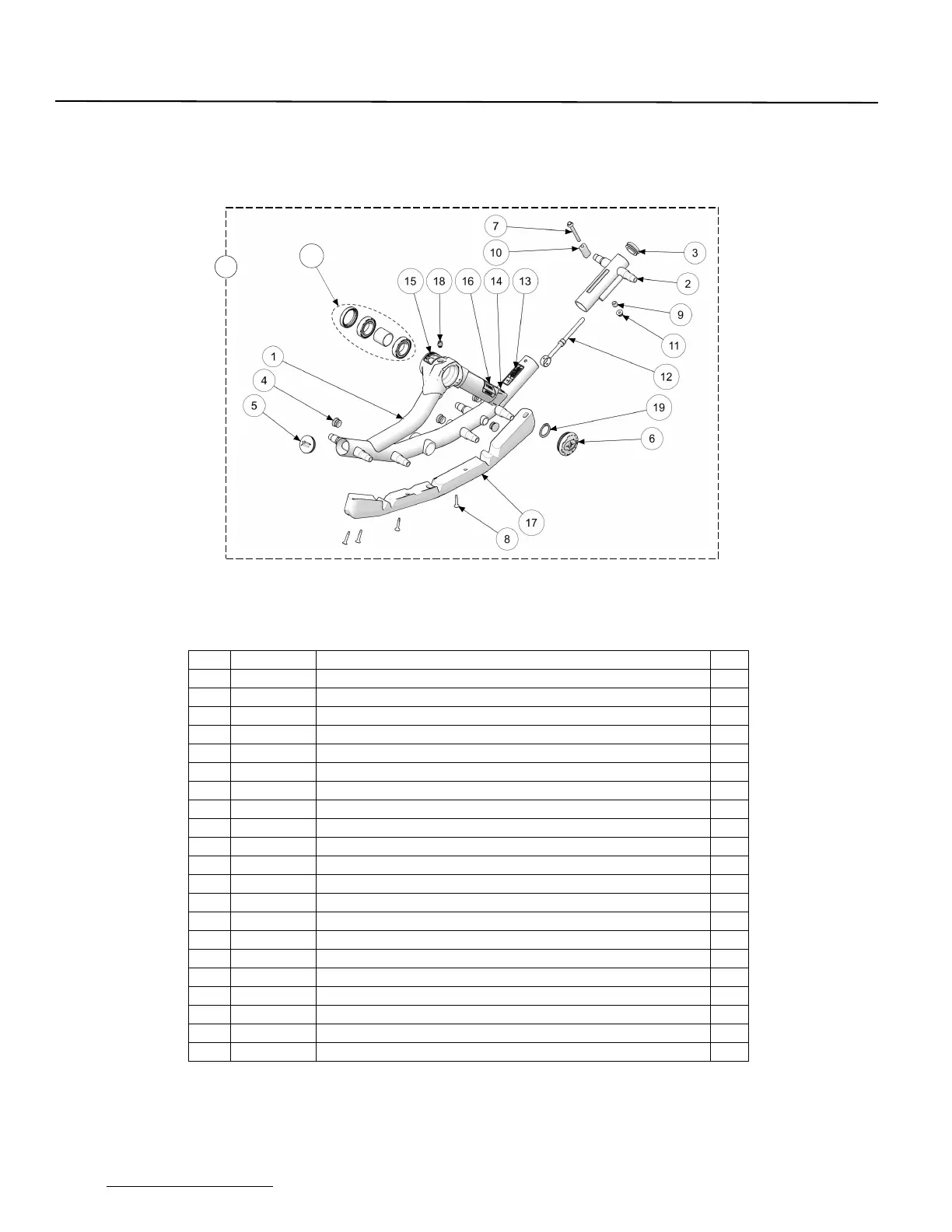

EXPLODED VIEWS
Front Right Frame Kit / Ensemble châssis avant droit
W
#

ITEM PART # DESCRIPTION QTY
P 2209507 K-FRAME, CMPLST, FR, ATV 2.0 1
1 -- FRONT FRAME, RH / CHASSIS AVANT, DR 1
2 -- TENSIONER / TENDEUR 1
3 -- FRAME TAIL PLASTIC CAP / CAP DE QUEUE DE CADRE 1
4 -- PLASTIC WHEEL CAP 1'' / CAP DE ROUE DE 1'' 4
5 -- PLASTIC FRAME CAP 2'' / CAP DE CADRE 2'' 1
6 -- HUB CAP ASS’Y / CAP MOYEU ASS. 1
7 -- HFCS, M8-1.25X80, 10.9, ZP, IFI536 1
8 -- SDSQWS, #12-24X1.5, ZP 4
9 -- SLIDE BUSHING / ESPACEUR 1
10 -- TENSIONER BUSHING / COUSSINET TENDEUR 1
11 -- FNN, M8-1.25, 10, ZP, DIN6926 1
12 -- TENSIONER ROD & NUTS ASS. / TIGE TENDEUR & ÉCROUS ASS. 1
13 -- STICKER - DO NOT LOOSEN / DÉCALQUE - NE PAS DESSERRER 1
14 -- STICKER, FRONT RIGHT PICTOGRAM /
DÉCALQUE PICTOGRAMME AVD 1
15 -- STICKER WARNING / AUTOCOLLANT AVERTISSEMENT 1
16 -- STICKER - POLARIS ATV 2.0 / DÉCALQUE - POLARIS ATV 2.0 1
17 -- TRACK GUIDE / GUIDE DE CHENILLE -- ATV T4S 1
18 -- HHP, M10-1 1
19 2205454 ERR, 35, 2.4, ZP, SHR-137 1
20 2205123 KIT - BEARINGS, CMPLST, ATV / S-KIT ATV UTV 2 ROULEMENTS 1
