Polaris PROSPECTOR PRO 2.0 - Long Track Tensioner

38

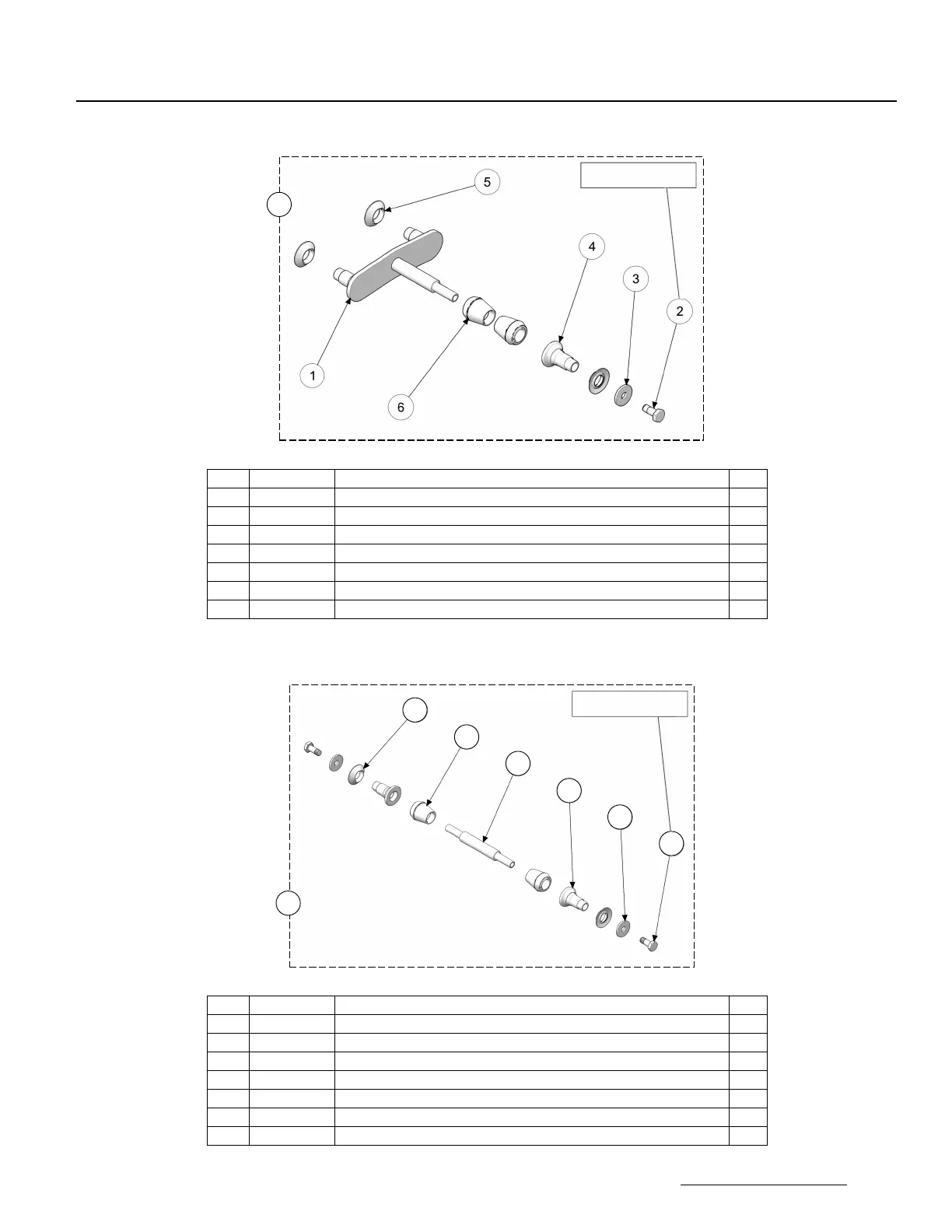

EXPLODED VIEWS
Stabilizer Kit / Stabilisateur assemblé
Wheel Axle Stabilizer Kit / Axe de roue - stabilisateur assemblé
#
N
TORQUE 70 Nm [52 ft-lbs]
+ THREAD LOCKER
ITEM # PART # DESCRIPTION QTY
N 2209513 K-STABILIZER, CMPLST, ATV 2.0 1
1 -- STABILIZER ASSY / STABILISATEUR ASSEMBLÉ 1
2 -- HCS, M10-1.5X25, 10.9, ZP, TL, DIN933 1
3 -- WASHER / RONDELLE -- 3/8X1-1/4, 0.120, ZP 1
4 -- WHEEL AXLE, STABILIZER / AXE DE ROUE, STABILISATEUR 1
5 -- SHAFT SEAL / JOINT DE ROUE 3
6 -- URETHANE CONE, STABILIZER / CÔNE URÉTHANE, STABILISATEUR 2
#
O
#
5
#
1
#
2
#
3
#
4
#
6
TORQUE 70 Nm [52 ft-lbs]
+ THREAD LOCKER
ITEM # PART # DESCRIPTION QTY
O 2209517 K-STABILIZER, AXLE, REAR, ATV 2.0 1
1 -- HCS, M10-1.5X25, 10.9, ZP, TL, DIN933 2
2 -- WASHER / RONDELLE -- 3/8X1-1/4, 0.120, ZP 2
3 -- WHEEL AXLE, STABILIZER / AXE DE ROUE, STABILISATEUR 2
4 -- AXLE, SHAFT DAMPER / AXE, ARBRE AMORTISSEUR 1
5 -- SHAFT SEAL / JOINT DE ROUE 2
6 -- URETHANE CONE, STABILIZER / CÔNE URÉTHANE, STABILISATEUR 2
