POUSSER
13. Fermer la bride 7 en poussant les deux bras les plus près possible.
Manette à cames
Boulon de l'arbre à cames
Manette à cames
14. Tirer sur le levier excentrique, et insérer le boulon excentrique
dans le bras opposé jusqu’à son enclenchement.
15. Tenir le levier excentrique d’une main et commencer à
tourner dans le sens des aiguilles d’une montre pour fermer
es bras davantage.
La charnière de la bride est
alignée avec l’arête de la
vanne à 6 voies

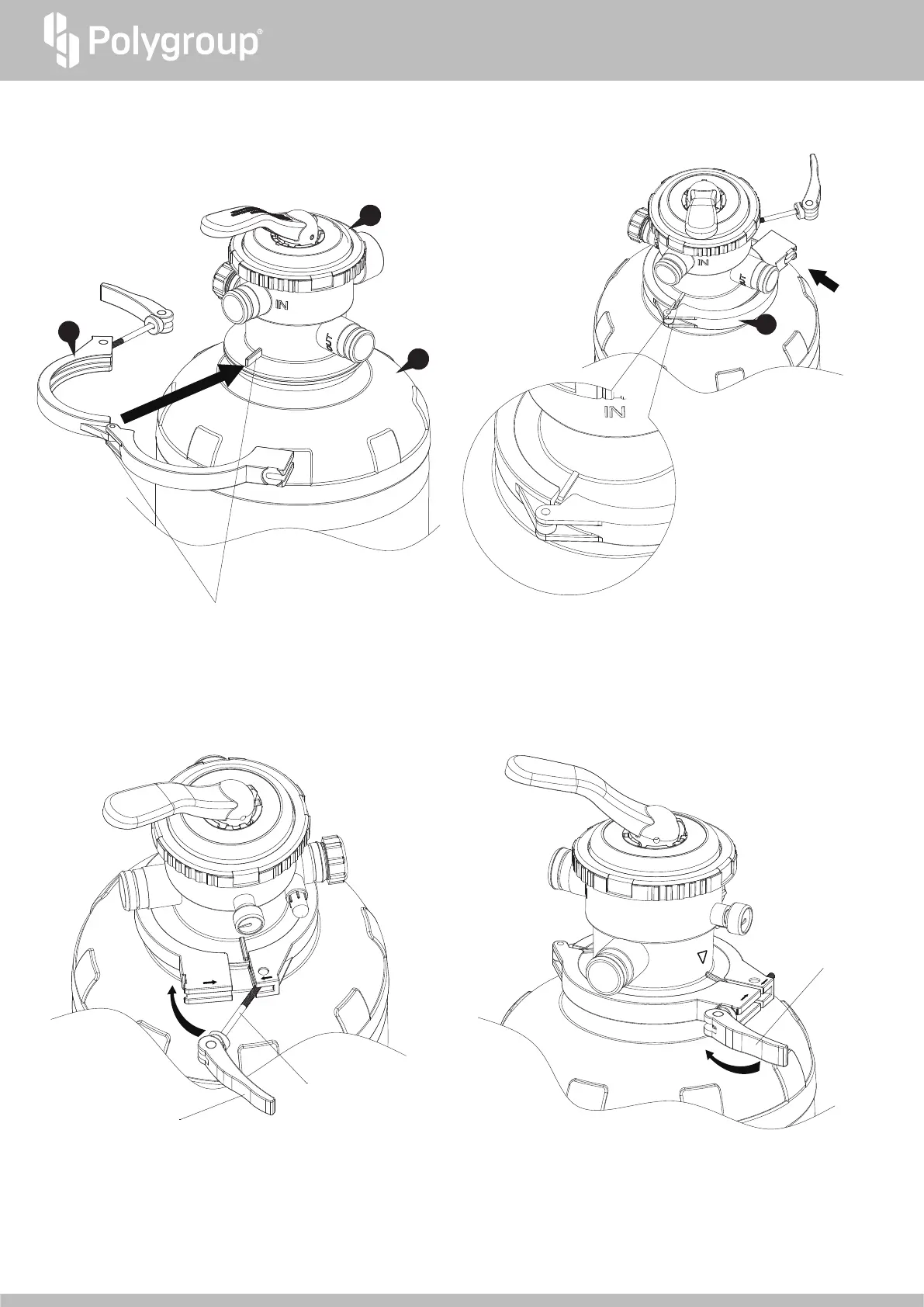

12. Placer la bride 7 autour de la semelle de la vanne à 6 voies
q
et du réservoir de sable 2.
IMPORTANT : aligner la penture de la pince 7 avec l'arête de la
bride sur la valve à 6 voies
q
.
10
2
7
ALIGNER
