Branchement de la PAC Triphasée dans le tableau électrique de la piscine

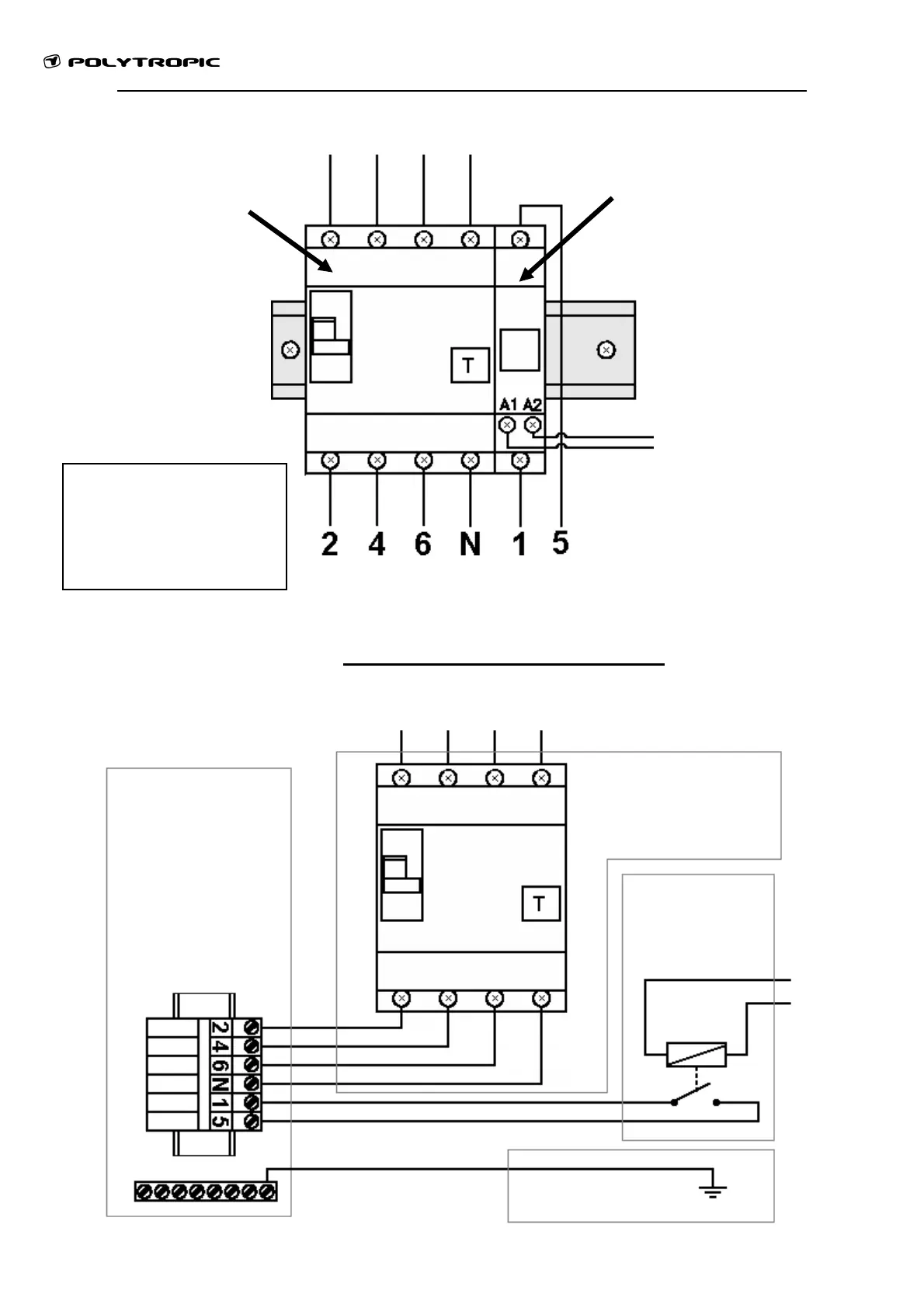

Schéma explicatif de branchement
Branchements sur la PAC
Alimentation 400V
Bornier
de la PAC
Disjoncteur
tête de ligne
Terre générale
Relai NO
Contact
sec
Alimentation
230V
de la pompe
de filtration
Alimentation électrique
de la PAC
Relais piloté
par l’horloge
de la piscine
Disjoncteur
différentiel
Alimentation
230V
de la pompe
de filtration
Un coffret contenant
tous ces éléments
est disponible en
option sur demande.
