35
PRÉPARATION POUR L’ASSEMBLAGE ET LE RÉGLAGE
POUR RÉDUIRE LE RISQUE DE BLESSURES, TOUJOURS
RETIRER LE BLOC-PILES DE LA SCIE AVANT N’IMPORTE LEQUEL DES
RÉGLAGES QUI SUIVENT.

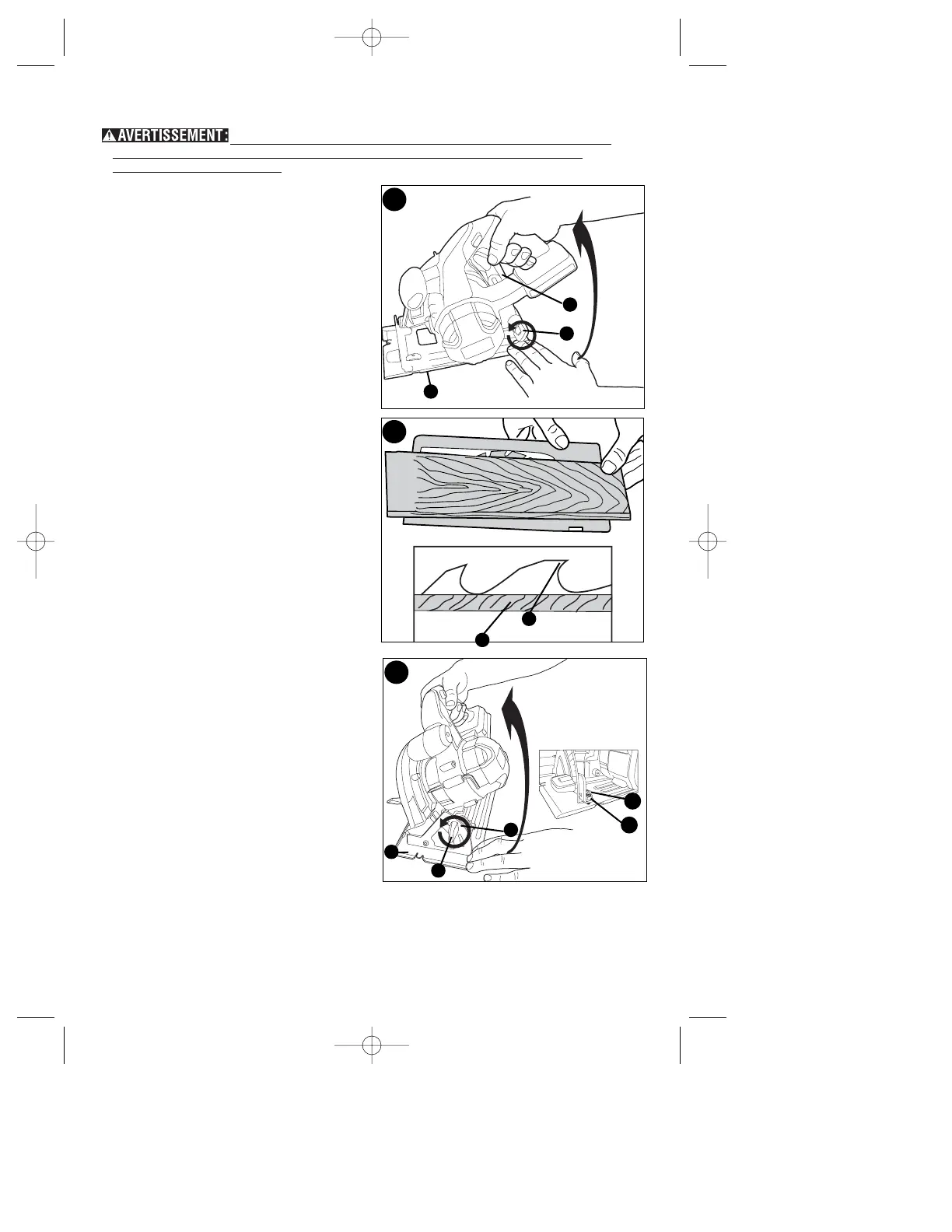

RÉGLAGE DE LA PROFONDEUR DE
COUPE - FIGURES I ET J
La profondeur de la coupe doit être réglée
selon l’épaisseur de la pièce.
• Desserrer le bouton ou le levier de réglage
de profondeur (14) pour débloquer la
semelle de la scie (8) comme montré à la
figure I .
• Mettre la semelle de la scie dans la
position désirée. La profondeur de coupe
correspondante peut être lue sur l’échelle
(17).
• Serrer le bouton ou le levier pour
verrouiller la semelle de la scie en place.
• Régler l’ajustement de profondeur de la
scie de sorte qu’une seule dent (18) de la
lame dépasse de la surface inférieure
de la pièce (19) tel qu’illustré à la figure J.
RÉGLAGE DE L’ANGLE DE BISEAU -
FIGURE K
La scie peut être réglée pour des angles de
biseau entre 0° et 50°.
• Desserrer le bouton de verrouillage de
biseautage (13) pour déverrouiller la
semelle de la scie.
• Mettre la semelle de la scie (8) dans la
position désirée. L’angle de biseau
correspondant peut être lu sur l’échelle
(20).
• Serrer le bouton de réglage de biseautage
(13) pour verrouiller la semelle de la scie
en position.
RÉGLAGE DE LA SEMELLE POUR LES COUPES DE 90°
SI UN RÉGLAGE SUPPLÉMENTAIRE S’AVÈRE NÉCESSAIRE, ON DOIT :
• Régler la scie à un angle de biseautage de 0°.
• Relever le protège-lame (11). Déposer la scie sur le côté de la lame.
• Desserrer le bouton de réglage du biseautage de la scie (13). Déposer une équerre
I
17
14
8
K
J
18
19
20
8
13
13 a
13 b
