4242

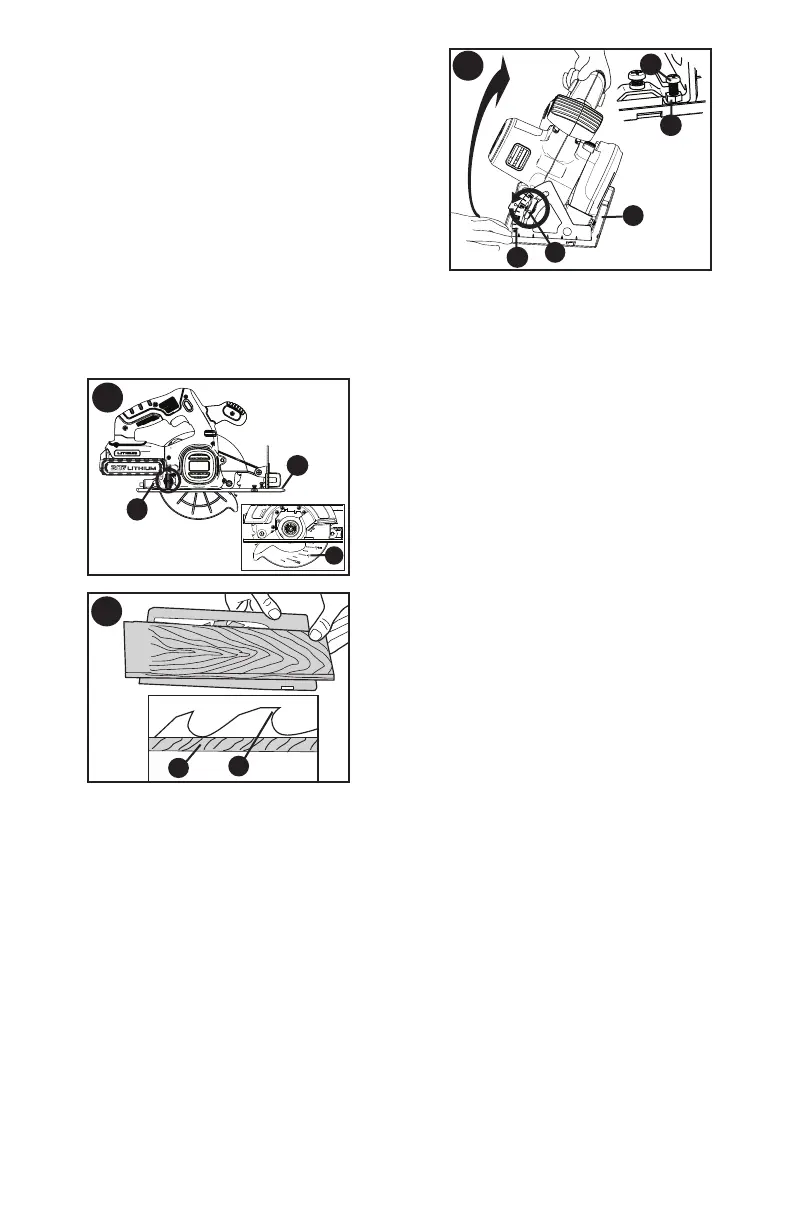

AJUSTE DE LA PROFUNDIDAD DE
CORTE (FIG. H Y I)
La profundidad de corte debe fijarse en
función del grosor de la pieza de trabajo.
 
de profundidad (11) para destrabar la
zapata de la sierra (5) como se muestra
en la figura H.
 
posición deseada. La profundidad de
corte correspondiente puede leerse en la
escala (14).
 
la zapata de la sierra en el lugar.
 
manera que sólo un diente (15) de la hoja
sobresalga bajo la pieza de trabajo (16),
como se muestra en la figura I.
I
15
16
H
5
11
14
REGULACIÓN DEL ÁNGULO DE
BISEL (FIGURA J)
Esta herramienta puede fijarse para biselar
ángulos entre 0° y 50°.
 
para desbloquear la zapata de la sierra.
 
posición deseada. El ángulo de biselado
correspondiente puede leerse de la
escala (17).
 
(10) para trabar la zapata de la sierra en
el lugar.

marcando el ángulo de bisel de corte
actual en un pequeño trozo de material.
J
17
5
10
18b
18a
AJUSTE DE LA ZAPATA PARA
CORTES DE 90°
El calzado (5) ha sido fijado por la fábrica
para asegurar que la hoja esté perpendicular
a la zapata a 0 ° ajuste de bisel.
SI SE REQUIEREN AJUSTES

 
 
 
(10). Coloque una escuadra contra la
hoja (7) y la zapata (5) para realizar el
ajuste de 90°.
 
(18a), mueva el tornillo de regulación
(18b) (recuadro de la figura J) para
que la zapata se detenga a un ángulo
adecuado. Apretar la tuerca contra el
arranque mientras se mantiene el tornillo
en su posición.
 
una pieza de material desechable para
confirmar la precisión de la configuración.
COLOCACIÓN Y REMOCIÓN DE LA HOJA
(FIG. K, L)
 
hoja (7) y la arandela de la abrazadera
(19) como se muestra en la figura K
 
mientras gira el eje de la sierra (20) con
la llave para cambio de hoja (9) hasta
que el bloqueo de la hoja trabe y la hoja
deje de girar.
NOTA: La llave para cambio de hoja se
almacena en la cubierta de la sierra como
se muestra en la figura L.
 
(24) con la llave para cambio de hoja.
NOTA: Perno tiene una rosca a
la izquierda. Para aflojar, gire a la
izquierda. Para apretar, girar a la
izquierda.
NOTA: Nunca trabe el bloqueo de la hoja
con la sierra en funcionamiento ni intente
trabar la hoja para detener la herramienta.
Nunca encienda la sierra mientras el
bloqueo de la hoja esté trabado. Esto

