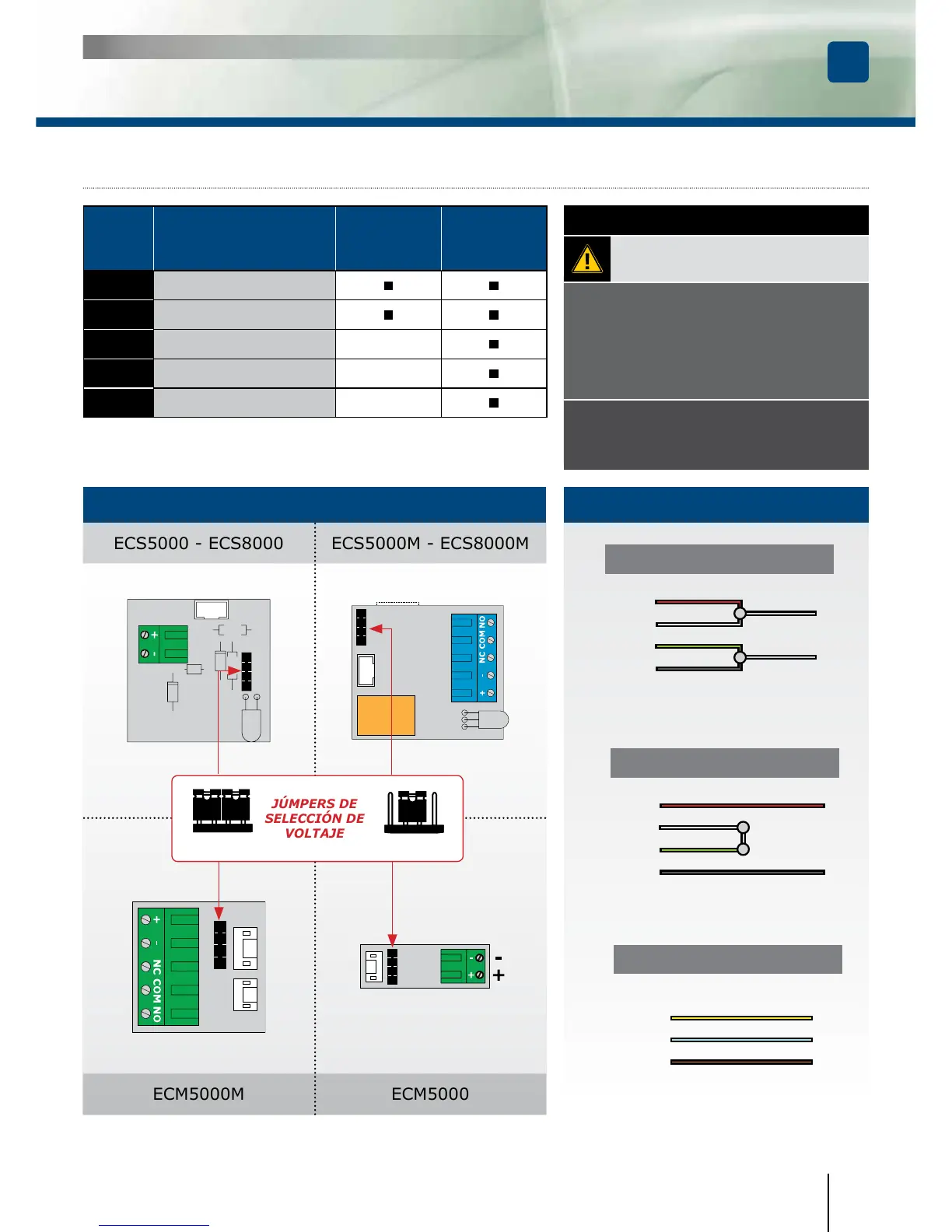

4] ESQUEMA DE CABLEADO
La señal NO/NC no conmuta salvo que la puerta esté
bloqueada y con tensión.
Bornes
Correspondencia
ECS5000
ECS8000
ECM5000
ECS5000M
ECS8000M
ECM5000M
+
+ 12 o 24 Vdc
-
- 0 Vdc
N.C.
NC (Normalmente cerrado)
-
COM
C (Común)
-
N.O.
NO (Normalmente abierto)
-
ECS5000M - ECS8000M
ECM5000M
ECS5000 - ECS8000
ECM5000
ELECTRÓNICA DE CONTROL INTEGRADA CONEXIÓN DIRECTA
12 Vdc 24 Vdc
Júmpers de
selección de
voltaJe
- Compruebe la posición de los júmpers
antes de conectar la ventosa. Una
colocación incorrecta puede dañar el
equipo. Estos daños no los cubre la
garantía.
- La ventosa y la placa deben estar
correctamente alineadas.
La contraplaca debe poder pivotar un
poco en torno a su centro, a n de
poder corregir posibles desalineaciones
a la hora de instalar.
NOTA IMPORTANTE
12 Vdc
Rojo
+
Blanco
-
Verde
Negro
24 Vdc
Rojo
+
Blanco
-
Verde
Negro
CONTACTO DE ESTADO
Amarillo NC
Azul COM
Naranja NO
USO EN 12 VDC
ECM5000 - ECM5000M - ECS5000 - ECS5000M - ECS8000 - ECS8000M
Ventosas electromagnéticas empotrables y de supercie
11
MANUAL DE INSTALACIÓN
