6] INSTALACIÓN

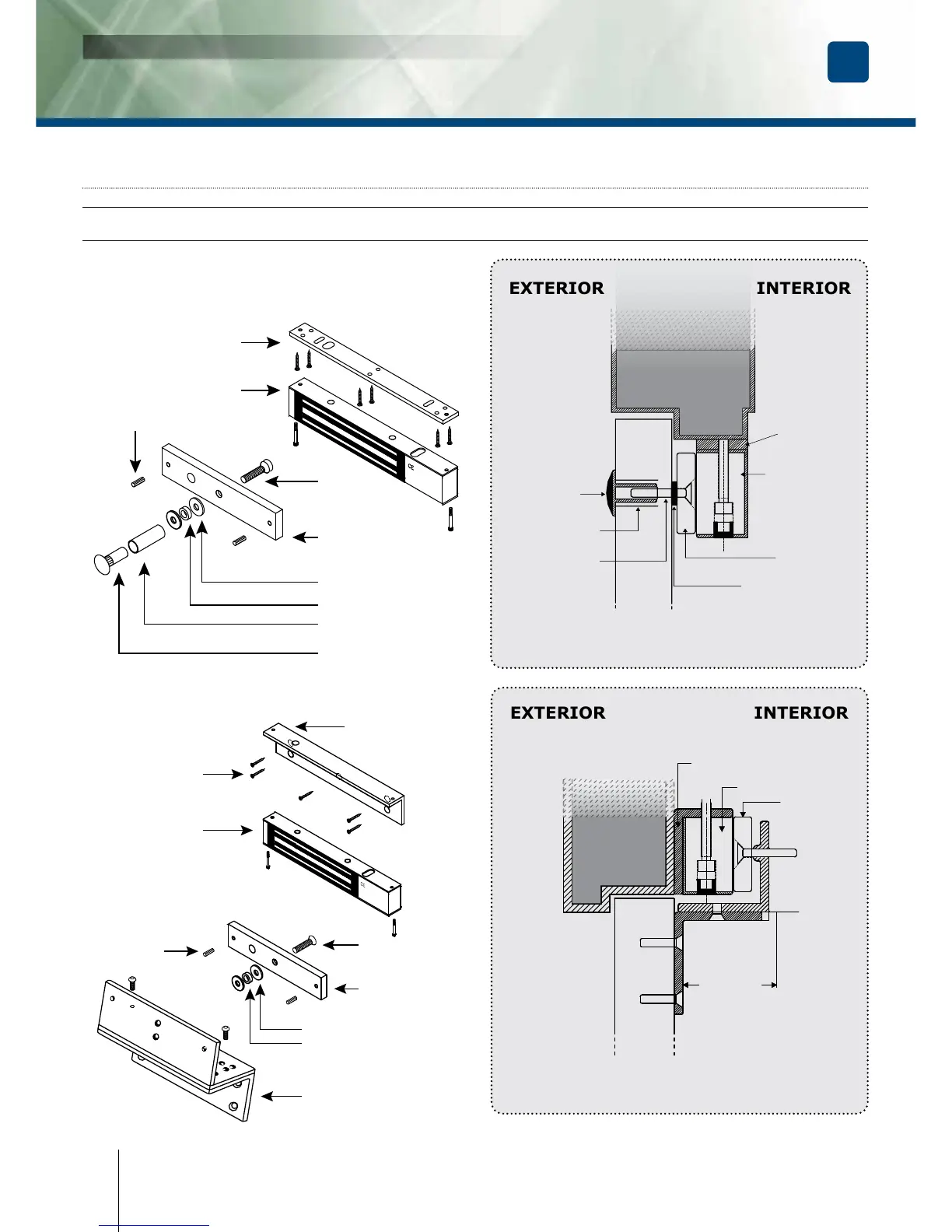

MONTAJE EN SUPERFICIE: ECS5000, ECS5000M, ECS8000 Y ECS8000M
Placa de montaje
Ventosa de supercie
Contraplaca
Tornillo
M8
Tornillo ciego
Arandela de caucho
Pasador
Arandela de acero
Arandela de
caucho
Placa de
montaje
MARCO DE LA
PUERTA
Ventosa
Contraplaca
Tornillo ciego
Guía
Tornillo M8
HOJA
DE LA
PUERTA
Montaje en puertas de apertura
hacia el exterior
Puerta de apertura hacia el exterior
EXTERIOR
INTERIOR
Ventosa
Contraplaca
Ajustable
Puerta de apertura hacia el interior
(instalado con soportes en “L” y en “Z”).
Perl en “Z”
Z3Z4Z5
Perl en “L”
- L3L4 (300 - 400 Kg).
- L5 (500 kg).
Perl en “L”
Perl en
“Z”
Montaje en puertas de apertura
hacia el interior
Ventosa de
supercie
Tornillo de
jación
Arandela de caucho
Pasador
Arandela de acero
Contraplaca
Tornillo
M8
MARCO DE LA
PUERTA
EXTERIOR
INTERIOR
HOJA
DE LA
PUERTA
Guía
ECM5000 - ECM5000M - ECS5000 - ECS5000M - ECS8000 - ECS8000M
Ventosas electromagnéticas empotrables y de supercie
MANUAL DE INSTALACIÓN
