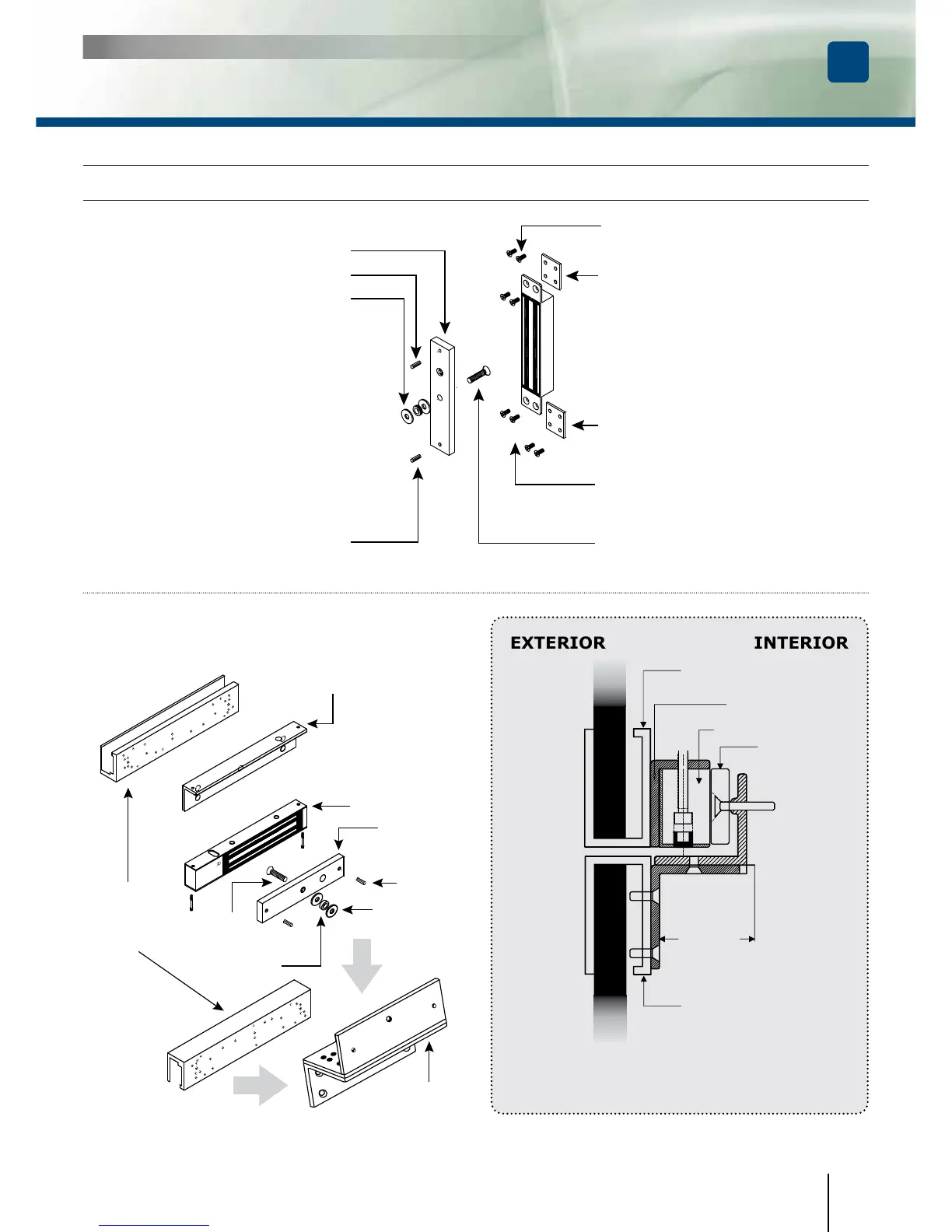

7]MONTAJE CON ACCESORIOS MONTAJE EN SUPERFICIE
Ventosa
Z3Z4Z5
L3L4
Contraplaca
HOJA
DE LA
PUERTA
MARCO
DE LA
PUERTA
Ajustable
UBKP
Puerta de apertura hacia el interior
(instalación con soportes universales para puerta de
vidrio, UBKP, y perles en “L” y en “Z”)
Montaje en puertas de vidrio
Ventosa
Soporte
universal
para puerta
de vidrio
UBKP
UBKP
Arandela de
caucho
Arandela de
acero
Contraplaca
Tornillo de
contraplaca
Pasador
EXTERIOR
INTERIOR
Soporte en “Z”
Z3Z4Z5
Perl en “L”
- L3L4 (300 - 400 Kg).
- L5 (500kg).
Arandela de acero
Pasador
Contraplaca
Pasador
Tornillo
Tornillo
Placa de jación
Placa de jación
Tornillo para
contraplaca
MONTAJE EMPOTRADO: ECM5000 Y ECM5000M
ECM5000 - ECM5000M - ECS5000 - ECS5000M - ECS8000 - ECS8000M
Ventosas electromagnéticas empotrables y de supercie
MANUAL DE INSTALACIÓN
