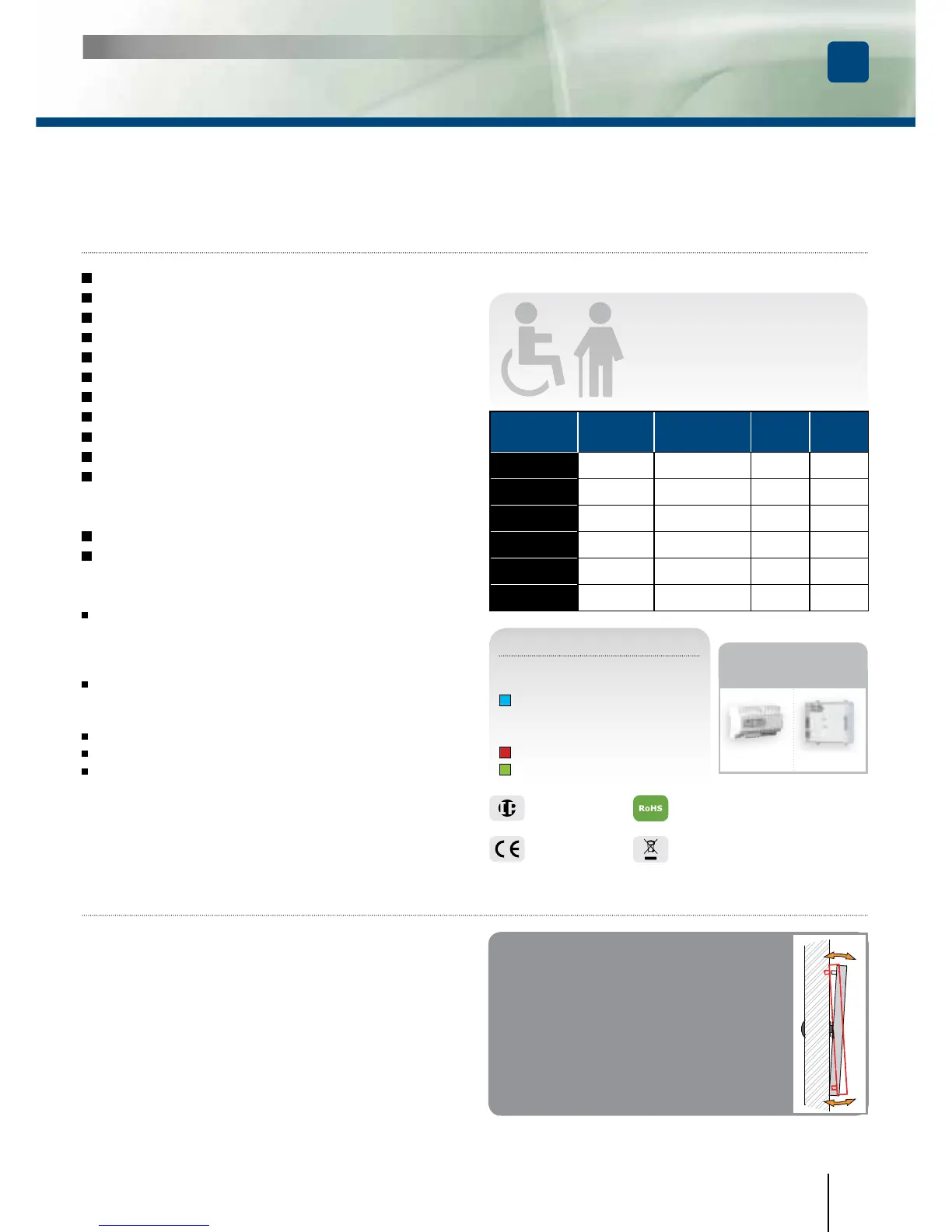

position ECS5000 - Page 9

ES
2] NOTAS Y RECOMENDACIONES
Las ventosas están diseñadas para que precisen
de muy poco mantenimiento. Sin embargo, estas
acciones garantizarán un funcionamiento óptimo:
- La ventosa y su contraplaca tienen un
recubrimiento que las protege de la corrosión. Las
supercies de contacto han de estar limpias para
un funcionamiento adecuado.
- Asegúrese de alimentar las ventosas con una
fuente de corriente continua adecuada a las
necesidades de los equipos.
1] PRESENTACIÓN DE PRODUCTO
Las ventosas ECS5000, ECS5000M,
ECS8000 y ECS8000M cumplen con
la normativa vigente para personas
de movilidad reducida.
Muchas gracias por su conanza en nosotros con la adquisición de este producto.
Conforme a norma NFS 61-937.
Montaje en supercie o empotrado*.
Señalización luminosa*.
1 relé*.
Monitorización de estado de puerta*.
Alta resistencia a la corrosión.
Incluye contraplaca.
Sin elementos mecánicos.
Fácil instalación.
Recomendado para instalar en interior.
Funcionamiento invertido: La puerta
queda desbloqueada en cuanto se corta la
corriente.
Fuerza de retención: 300 o 500 kg*.
Varistor integrado : Protección
electrónica para evitar EMF.
Dimensiones de las ventosas (Alto x Ancho x Prof.):
- ECM5000 / ECM5000M = 228 x 38 x 27 mm.
- ECS5000 / ECS5000M = 254 x 45 x 28 mm.
- ECS8000 / ECS8000M = 273 x 67 x 41 mm.
Dimensiones de las contraplacas (A x A x P):
- Gama de 300 kg = 185 x 38 x 11mm.
- Gama de 500 kg = 185 x 60 x 12mm.
Opción: Accesorios de ventosas.
Alimentación: 12/24 Vdc.
Consumo:
- 12 Vdc = 550 mA.
- 24 Vdc = 275 mA.
* Según versión.
ARD12 BS60
Fuentes de
alimentación
recomendadas
Referencia
Fuerza de
retención
Señalización
luminosa
Relé Monit.
ECM5000 300 kg - - -
ECM5000M 300 kg - - Sí
ECS5000 300 kg Azul - -
ECS5000M 300 kg Rojo - Verde Sí Sí
ECS8000 500 kg Azul - -
ECS8000M 500 kg Rojo - Verde Sí Sí
CÓD. DE COLORES
ECS5000 - ECS8000
AZUL > ALIMENTACIÓN OK
ECS5000M - ECS8000M
ROJO > BLOQUEADA
VERDE > DESBLOQUEADA
Certicado CE DEEE & RoHS
IP42
- La ventosa y la contraplaca
deben estar perfectamente
alineadas.
- La contraplaca debe poder
pivotar un poco sobre su
centro a n de poder corregir
posibles desalineaciones en la
puerta.
RoHS
ECM5000 - ECM5000M - ECS5000 - ECS5000M - ECS8000 - ECS8000M
Ventosas electromagnéticas empotrables y de supercie
MANUAL DE INSTALACIÓN
9position.eu.com
