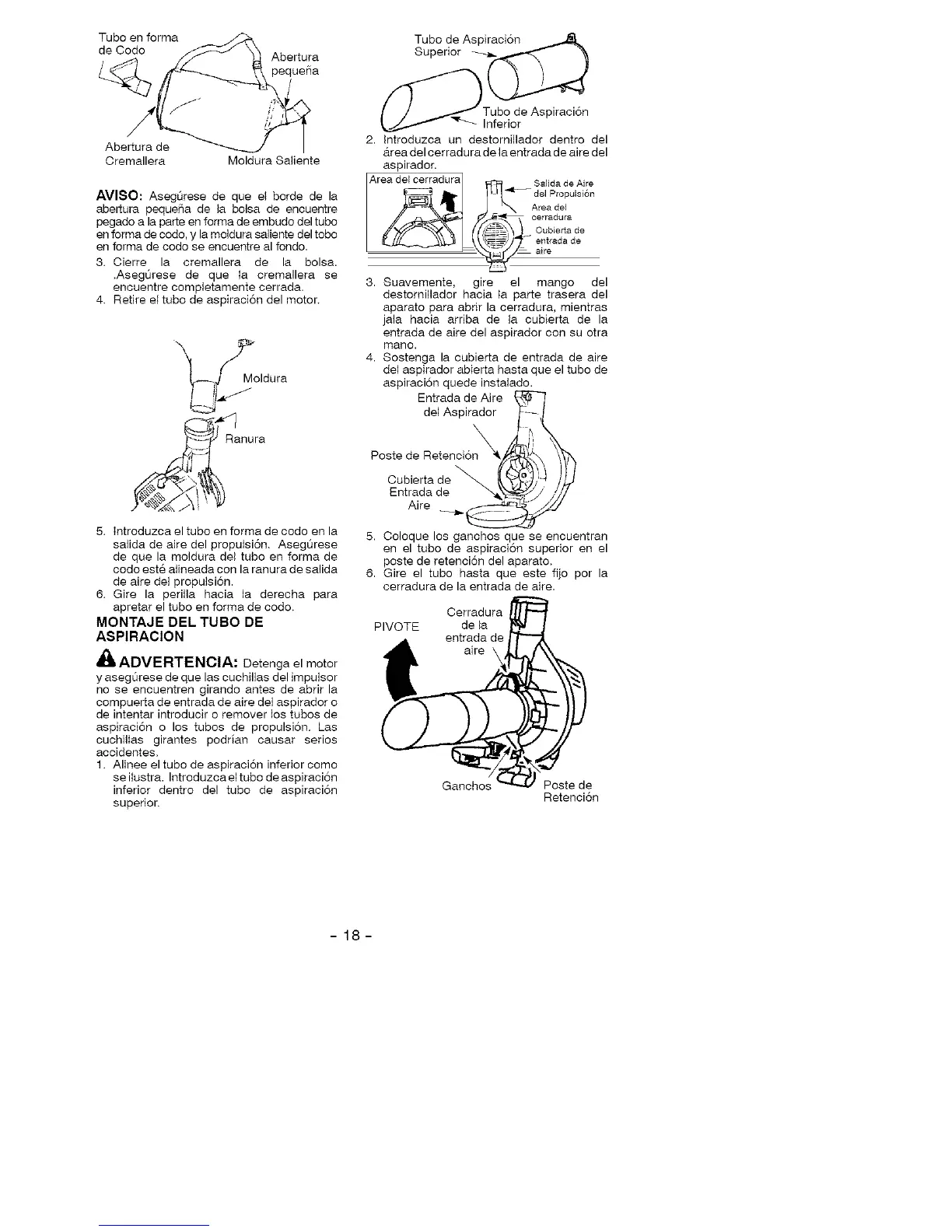

Poulan Pro PPB2000 - Page 18

Tubo ee forma
de Codo
Abertura
peque[fa
Abertura de
Cremallera Moldura Saliente
AVISO: AsegOrese de que el borde de la
abertura pequeSa de la bolsa de encuentre
pegado a la parte en forma de embudo del tubo
en forma de codo, y la moidura saliente del tobo
en forma de codo se encuentre al fondo.
3. Cierre la cremallera de la bolsa.
.AsegOrese de que ia cremallera se
enouentre completamente cerrada.
4. Retire el tubo de aspiraci6n del motor.
5. Introduzca el tubo en forma de codo en la
salida de aire del propulsi6n. AsegLirese
de que la moldura del tubo en forma de
codo este alineada con la ranura de salida
de aire de1 propuisi6n.
6. Gire la perilla hacia la derecha para
apretar el tubo en forma de codo.
MONTAJE DEL TUBO DE
ASPIRACION
_ADVERTENCIA: Detenga el motor
y aseg0rese de que las cuchillas del impulsor
no se encuentren girando antes de abrir la
compuerta de entrada de aire de1aspirador o
de intentar introducir o remover los tubos de
aspiraci6n o los tubos de propulsion. Las
cuchilias girantes podrian causar serios
accidentes.
1. AIh_ee el tubo de aspiraci6n inferior como
se iiustra. Introduzca el tubo de aspiraci6n
inferior dentro del tubo de aspiraci6n
superior.
Tubo de Aspiraci6n _,_
[ ,/ _ Tubo de Aspiracidn
_ _ Inferior
2. introduzca un destornillador dentro del
Area del cerradura de la entrada de aire del
aspirador.
Area del cerradura Salida deAire
__ _--del Propulsidn
Area det
cerradura
Cubierta de
\.h;_/' a_re
& Suavemente, gire el mango del
destoreiilador haeia ta parte trasera del
aparato para abrir la cerradura, mientras
jala haeia arriba de la eubierta de la
entrada de aire del aspirador con su otra
mano.
4. Sostenga la cubierta de entrada de aire
del aspirador abierta hasta que el tubo de
aspiraoi6n quede instalado.
Entrada de Aire
del Aspirador
Poste de Retenci6_X
Cubierta de _
Entrada de
Aire
5. Coloque los ganchos que se encuentran
en el tubo de aspiraci6n superior en el
poste de retenci6n del aparato.
6. Gire el tubo hasta que este fijo por la
cerradura de la entrada de aire.
Cerradura
PIVOTE de la
entrada de
aire
Ganchos de
Retenci6n
-18-
