5

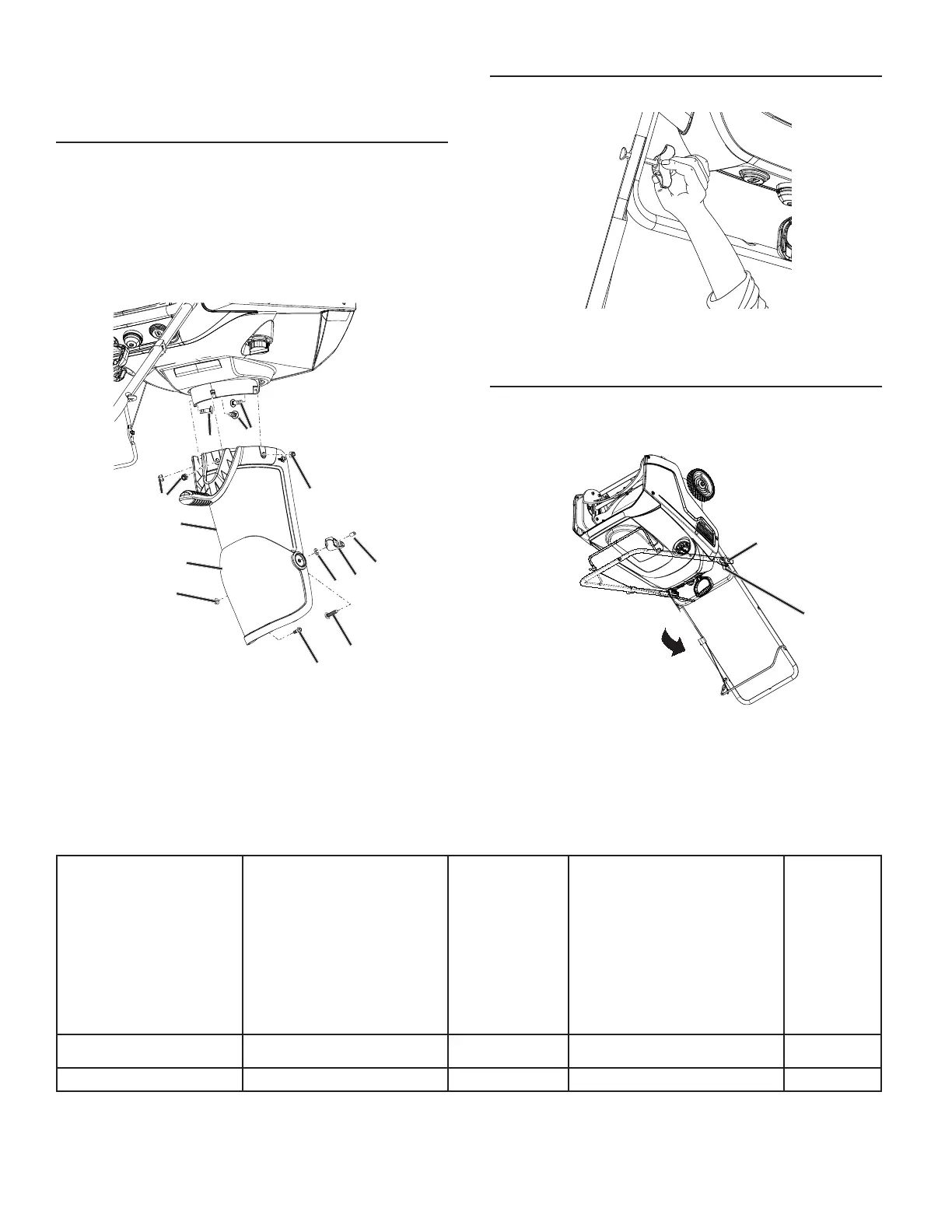

2. Poser la goulotte de décharge
Procédure
1. Poser le déflecteur de goulotte sur la goulotte de décharge
à l'aide des vis et, de la rondelle, de l'écrou, du bouton de
déflecteur et du capuchon du plongeur (Figure 4).
2. Poser la goulotte de décharge à la base de la goulotte en
utilisant les trois vis et les écrous.
Figure 4
IMPORTANT: Ne pas trop serrer les écrous à embase ; si tel
n'est pas le cas, il pourrait en résulter des dommages à la
goulotte de décharge.
1. Déflecteur de goulotte
2. Boulons de châssis
3. Écrous à embase 5/16-18
4. Rondelle
5. Bouton
6. Goulotte de décharge
7. Boulon
8. Boulon
9. Écrous à embas 1/4-20
10. Pongeur à chapeau
Figure 3
1. Boutons de la poignée 2. Boulon de la poignée
Figure 2
1. Déplier la poignée
Procédure
1. Desserrer les deux boutons de la poignée et les retirer
jusqu'à ce que vous puissiez déplacer la poignée librement
et la tourner en position de fonctionnement (Figure 2).
2. Serrer les boutons de la poignée jusqu'à ce qu'ils affleurent.
(Figure 3).
2
1
2
2
7
6
3
3
8
4
9
5
10
1
Réglages
Pièces en vrac
Utiliser le graphique ci-dessous pour vous assurer que toutes les pièces ont été expédiées.
Procédure Description Qté Utilisation Outils nécessaires
1.
Aucune pièce requise – Déplier la poignée.
–
2.
Boulons de châssis
Boulon
Écrous à embase
Rondelle
Bouton
Pongeur à chapeaux
Goulotte
Déflecteur
4
1
4
1
1
1
1
1
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Poser la goulotte de décharge.
Clé 1/2"
Clé 7/16"
Clé 3/8"
