connectting tHe “SMArt” trAnSMitter
conectAndo el trAnSMiSor “SMArt”
The “SMART” transmitter has two wires, the black lead with the alligator clip and the gray
lead with the twin terminal connector.
The black lead must be connected to chassis ground.
The gray lead with the twin terminal connector is to be used with one of the four adapters that
are provided with your ECT 2000.

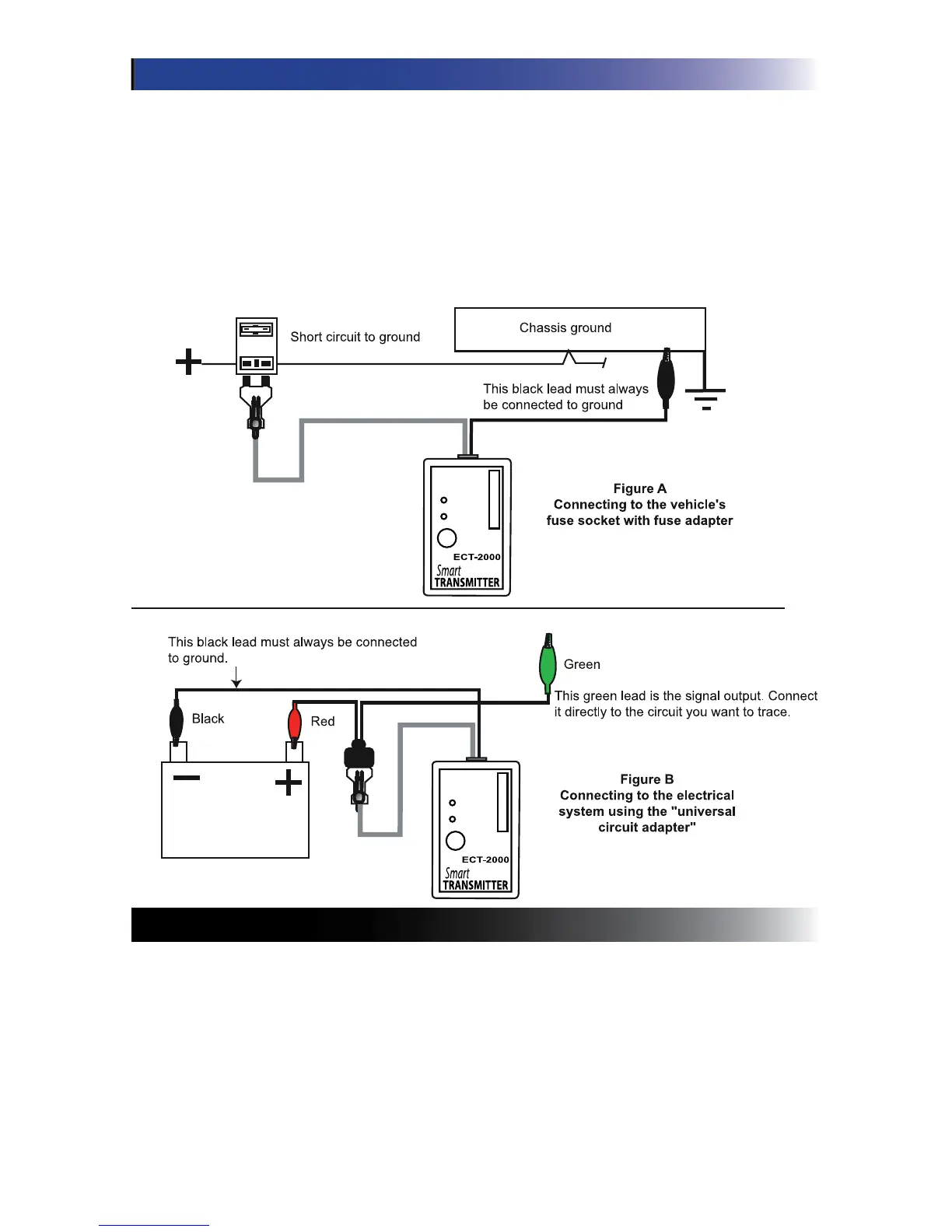

One contact needs to be connected to positive vehicle battery voltage, the other contact con-
nects to the circuit being tested. (See gure B)
When connecting the twin connector (gray lead), there is no need to consider its polarity
because the ECT 2000 is polarity sensing and will adjust automatically.
El transmisor “SMART” tiene dos cables, el cable negro con pinza y el cable gris con el
conector de doble terminal.
El cable negro debe ser conectado a tierra en el chasis.
El cable gris con conector de doble terminal es para ser usado con uno de los cuatro adaptado-
res que se proveen con su ETC 2000. Un contacto debe ser conectado al voltaje positivo de la
bateria del vehiculo, el otro contacto se conecta al circuito que se este probando.
(Vea Figura B)
Cuando se conecta el conector doble (cable gris), no hay necesidad de considerar su polaridad
ya que el ECT 2000 se ajustara automáticamente mediante su función de detección de polari-
dad.
