Powermate PM3000i - Sección 2 Información General y Configuración

Manual del propietario del generador portátil 5
Sección 2 Información general y configuración

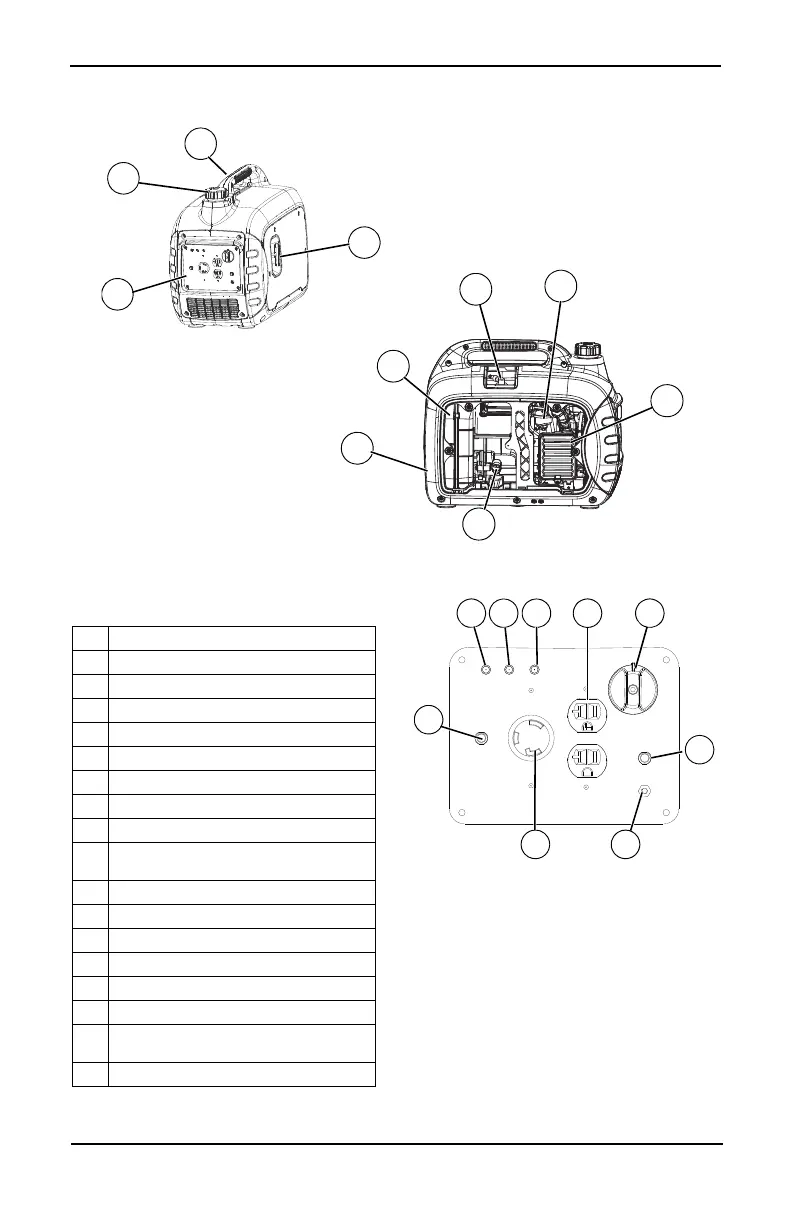

Figura 2-1. Controles y funciones
Componentes del generador
Figura 2-2. Panel de control
005678
12
7
16
13
14
9
8
11
010396
15
18
1 LED de aceite bajo (amarillo)
2 LED de sobrecarga (rojo)
3 LED de alimentación de CA (verde)
4 Disyuntor de CA
5 Ubicación de conexión a tierra
6 Receptáculo de 120 V, 20 A
7 Manillar
8 Tapa del tanque de combustible
9 Panel de control
10 Interruptor Apagado/Funcionamiento/
Estrangulador
11 Arrancador retráctil
12 Silenciador
13 Llenado/Drenaje de aceite
14 Filtro de aire
15 Carburador
16 Bujía
17 Receptáculo de 120 V, 30 A
(NEMA L5-30R)
18 Parachispas
1 2 3
17
6
4
010477
5
10
4
