Section 2 Généralités et configuration

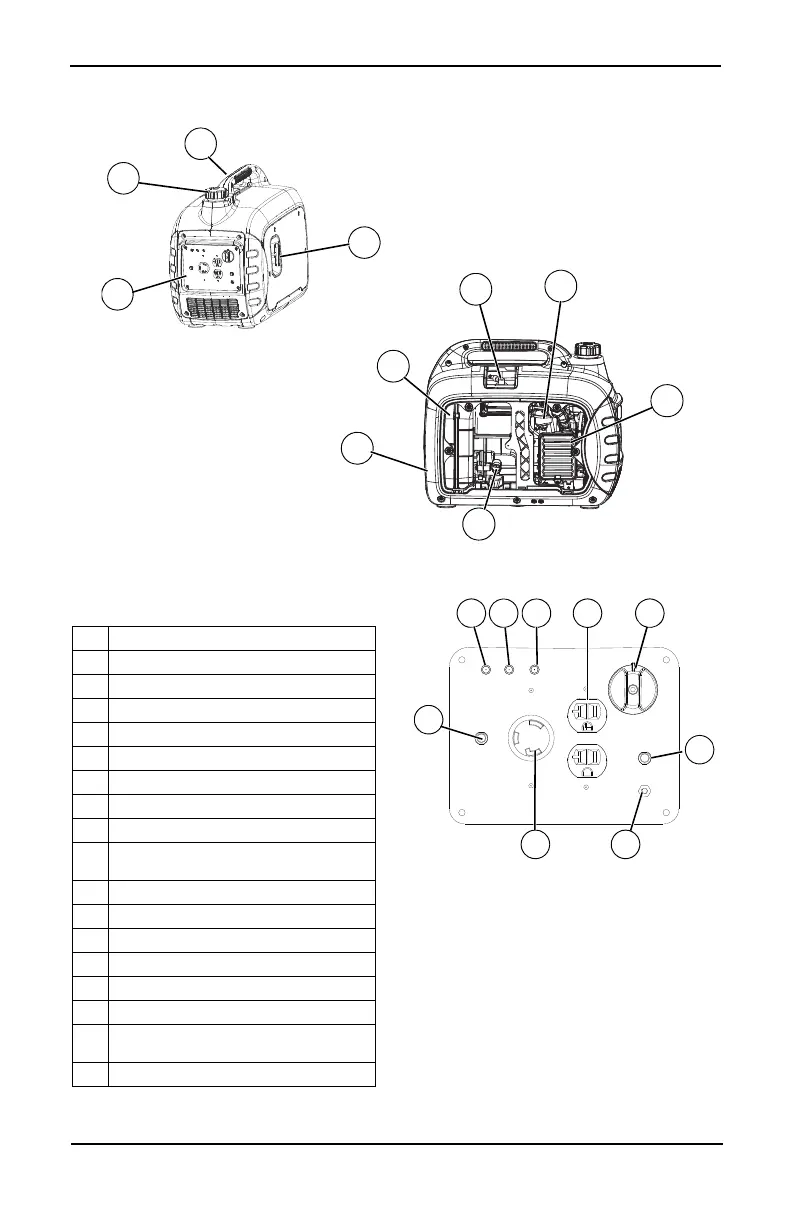

Figure 2-1. Caractéristiques et commandes
Éléments de la génératrice
Figure 2-2. Tableau de commande
005678
12
7
16
13
14
9
8
11
010396
15
18
1 Voyant de bas niveau d’huile (jaune)
2 Voyant de surcharge (rouge)
3 Voyant d’alimentation c.a. (vert)
4 Disjoncteur c.a.
5 Contact de terre
6 Prise de courant 120 V, 20 A
7 Poignée
8 Bouchon du réservoir de carburant
9 Tableau de commande
10 Commutateur d’arrêt/marche/
étranglement
11 Lanceur à rappel
12 Silencieux
13 Bouchon/vidange d’huile
14 Épurateur d’air
15 Carburateur
16 Bougie d’allumage
17 Prise de courant 120 V, 30 A
(NEMA L5-30R)
18 Pare-étincelles
1 2 3
17
6
4
010477
5
10
