11 P2201
Herramienta de sujeción
accionada por pólvora de
baja velocidad
MODELO P2201 N.° DE CAT.52006/Juego de lugo 52007/Blíster
Las herramientas accionadas por pólvora pueden ser
operadas únicamente por operadores debidamente capacitados
según se describe en los Requisitos de seguridad para los
sistemas de sujeción accionados por pólvora de la norma A 10.3
de ANSI. Para obtener información detallada sobre la operación
de la herramienta, comuníquese con la oficina de la Sucursal de
Powers Fasteners más cercana o con un distribuidor para recibir
la capacitación.
Recuerde: ¡la seguridad comienza por usted! Es su principal
responsabilidad al operar esta herramienta. La falta de cumplimiento
con los procedimientos de operación, mantenimiento y seguridad
adecuados, puede producir lesiones graves e incluso la muerte del
operador o de las personas que se encuentren en el lugar. Además de
la capacitación que se proporciona, usted debe familiarizarse con las
regulaciones locales, estatales y federales. Si tiene alguna pregunta
que no se trata en este manual, comuníquese con la oficina de la
Sucursal de Powers Fasteners más cercana o con un distribuidr.
RANGO DE TAMAÑO
Longitudes del pasador de 1/2” a 3”, calibre 0,22
DESCRIPCIÓN DE LA HERRAMIENTA
La P2201™ es una herramienta calibre 0,22, de baja velocidad y un
sólo disparo que puede utilizarse para instalar pasadores de arrastre con
cabeza de 0,300”, pasadores de arrastre con cabeza de 8 mm y
espárragos roscados de 1/4”-20 de hasta 3” de longitud total. La
P2201™ está diseñada para los contratistas que realizan trabajos
residenciales o de mantenimiento.
DATOS TÉCNICOS
CUERPO DE LONGITUD DEL LONGITUD DE LA
LA HERRAMIENTA PASADOR HERRAMIENT
AA
Plástico tratado Longitud total de 1/2” a 3” 12-1/2”
TIPO DE CARGA PESO DE LA NIVEL DE POTENCIA
HERRAMIENTA
Carga “A” doblada 4,3 libras (1,9 kg) Gris (1), marrón (2),
calibre 0,22 verde (3), amarillo (4)
TIPO DE PASADOR
Pasador de arrastre Ballistic Point, pasador de arrastre con cabeza
de 0,300”, pasador de arrastre con
GUÍA DE SELECCIÓN DE LA P2201
N.° DE CAT. CAJA DESCRIPCIÓN CAJA EST.
52006 Herramienta P2201 (Juego de lujo) 1
52007 Herramienta P2201 (Blíster) -
52522 Pistón 1
52510 Pieza de punta larga 1
52512 Pasador de reajuste de pistón 1
FUNCIONAMIENTO DEL SUJETADOR
Antes de aprender los procedimientos para una operación
segura de esta herramienta, es importante comprender cómo
funciona el sujetador accionado por pólvora. Un sujetador
accionado por pólvora se considera como un tipo de sujetador de
colocación directa o entrada forzada debido a que se coloca
directamente dentro del material base. La acción de colocación
hace que se aplique una gran fuerza al sujetador. Los sujetadores
accionados por pólvora Powers están específicamente diseñados y
fabricados mediante un proceso de temple austenítico para
soportar las fuerzas que se ejercen durante la colocación. En esta
herramienta se deben utilizar únicamente los sujetadores
fabricados o provistos por Powers Fasteners.
CÓMO OPERAR LA HERRAMIENTA EN CONCRETO
El rendimiento de un sujetador accionado por pólvora al ser
instalado en materiales con base de concreto o mampostería se
basa en los siguientes factores:
1. Resistencia del material base
2. Dureza y concentración del material agregado
3. Diámetro de la espiga del sujetador
4. Profundidad de empotramiento en el material base
5. Separación del sujetador y distancia del borde
Además de estos factores, los accesorios de instalación de la
herramienta (como un tope para desprendimiento, que reduce la
tendencia de las superficies de concreto a desprenderse durante
la colocación) pueden aumentar el rendimiento del sujetador.

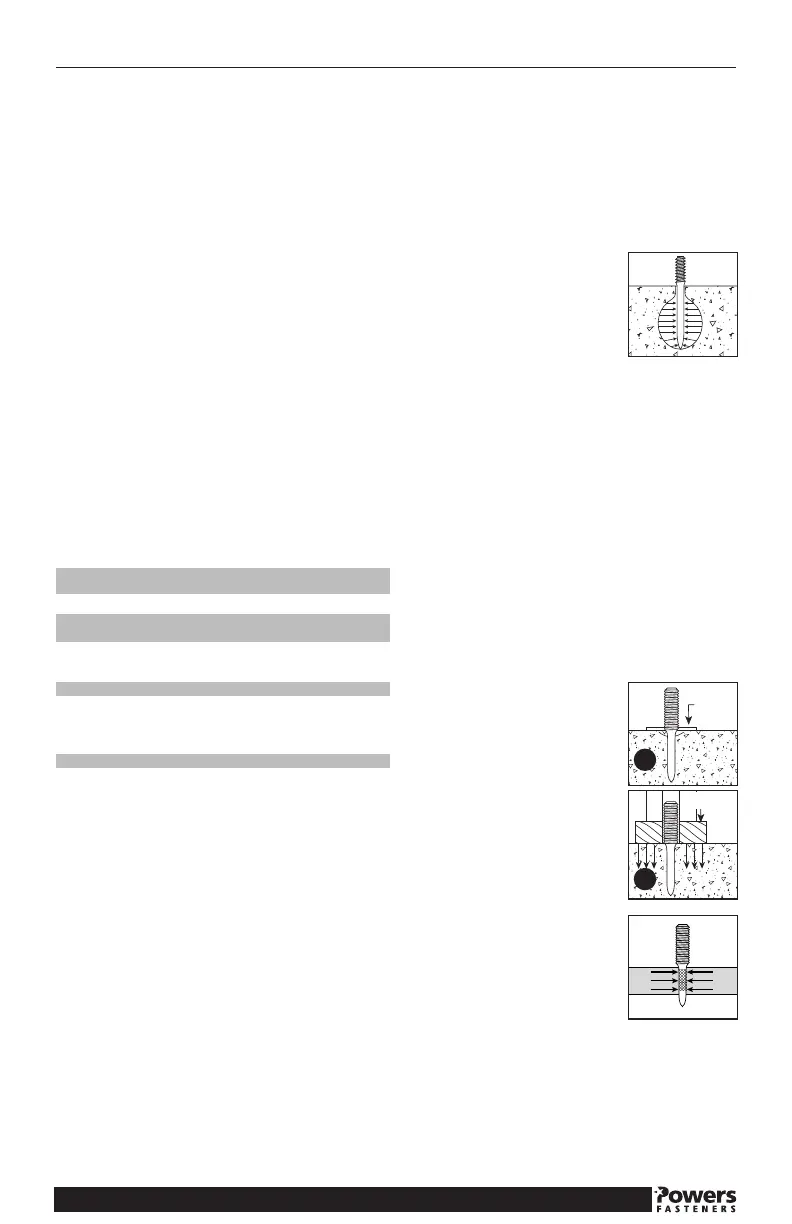

Cuando un sujetador accionado por pólvora se coloca en
concreto, desplaza el volumen de concreto
alrededor del área empotrada de la espiga
del sujetador. A medida que esto ocurre, se
presiona el concreto que rodea
directamente al sujetador y, a su vez, se
ejerce presión contra la espiga del
sujetador. Además, la acción de colocación
genera calor, lo que hace que las partículas que se encuentran
dentro del concreto se fusionen con la espiga del sujetador. Esta
combinación de presión y fusión sostiene al sujetador en el
material base de concreto. Una acción similar ocurre al realizar
sujeciones en bloques de mampostería.
Generalmente, el rendimiento del sujetador con una
resistencia de concreto determinada se incrementará con
profundidades de empotramiento mayores en un rango
determinado. Según el estilo del sujetador y la resistencia del
material base, las profundidades de empotramiento varían de
5/8” a 1-1/2”. Para profundidades mayores a este rango,
existe la posibilidad de que el sujetador se doble como un
anzuelo (
Fishhooking
), lo que puede disminuir las capacidades
de cargas esperadas y crear un peligro de seguridad.
Durante la colocación, pueden producirse algunos
desprendimientos localizados de la superficie de concreto.
Normalmente, esto es un efecto de la superficie que no afecta el
rendimiento del sujetador. No obstante, puede representar un
problema estético para las aplicaciones
expuestas donde no se utiliza un accesorio.
En tal caso, se pueden utilizar dos métodos
para mejorar la apariencia de la sujeción.
1. Otro método utilizado es colocar el
sujetador a través de una arandela de
acero para mejorar la apariencia de la
aplicación.
2. Un adaptador de tope para
desprendimiento montado en la
herramienta accionada por pólvora puede
ayudar a reducir el desprendimiento de la
superficie.
CÓMO OPERAR LA
HERRAMIENTA EN ACERO
El rendimiento de carga de un sujetador
accionado por pólvora al ser instalado en
materiales base de acero se basa en los
siguientes factores:
1. Espesor del acero
2. Resistencia de tensión del acero
3. Diámetro de la espiga del sujetador
4. Profundidad de la penetración de la punta a través del acero
5. Separación del sujetador y distancia del borde
Cuando un sujetador accionado por pólvora se coloca en
acero, desplaza el acero lateralmente 360° alrededor de la espiga
del sujetador. Debido a que el acero es un material elástico, ejerce
presión contra la espiga del sujetador para sostenerla en su lugar.
Por lo general, a medida que aumenta el diámetro de la espiga
Arandela
Tope para
desprendimiento
Arandela
Tope para
desprendimiento
1
1
2
2
