Powers Fasteners P2201 - Données Techniques

21 P2201
®
MODÈLE P2201 NO DE CAT.52006/Ensemble de luxe 52007/Emballage Transparent
Les outils de scellement ne peuvent être utilisés que par des
personnes qualifiées et formées spécialement, tel que décrit
dans la norme ANSI A 10.3, « Exigences de sécurité concernant
les dispositifs de scellement au pistolet ». Pour connaître tous
les détails de fonctionnement de l’outil, contactez votre
représentant Powers Fasteners ou votre distributeur pour
obtenir une formation.
Rappelez-vous que la sécurité passe par vous! Il est de
votre responsabilité de suivre les règles de sécurité lorsque
vous manipulez cet outil. Le non-respect des procédures
d’utilisation, d’entretien et de sécurité, peut provoquer des
blessures graves ou mortelles à l’opérateur ou aux personnes à
proximité. En plus de la formation offerte, vous devriez vous
familiariser avec les réglementations locales, provinciales et
nationales. Si vous avez des questions qui ne sont pas
couvertes par ce manuel, veuillez contacter votre représentant
Powers Fasteners ou votre distributeur.
FOURCHETTE DE DIMENSIONS
Clous de 1/2 à 3 po de long et de calibre .22
DESCRIPTION DE L’OUTIL
Le modèle P2201™ est un pistolet de scellement à
basse vélocité à un coup de calibre .22 qui peut servir à
installer des clous à tête de 0,300 po, des clous à tête de 8
mm et des goujons filetés de 1/4 po-20, d’une longueur
totale allant jusqu’à 3 po. Le modèle P2201™ est conçu
pour les entrepreneurs en entretien ou en construction
résidentielle.
DONNÉES TECHNIQUES
CORPS DE LONGUEUR LONGUEUR
L’OUTIL DU CLOU DE L’OUTIL
Plastique technique Longueur totale de 1/2 po à 3 po 12-1/2 po
TYPE DE POIDS DE L’OUTIL NIVEAU
CARTOUCHE DE CHARGE
Cartouche cannelée 4,3 lb Gris (1), Brun (2
),
«A» de calibre .22 Vert (3), Jaune (4)
TYPE DE CLOU
Clou à pointe balistique, clou à tête de 0,300 po, clou à tête
de 8 mm, goujon fileté de 1/4 po
GUIDE DE SÉLECTION DU P2201
NO DE CAT. DESCRIPTION CARTON STANDARD
52006 Outil P2201 (Ensemble de luxe) 1
52007 Outil P2201 (Emballage transparent) -
52522 Piston 1
52510 Embout 1
52512 Axe de réinitialisation du piston 1
FONCTIONNEMENT DE L’OUTIL
Avant d’apprendre les procédures de sécurité pour cet
outil, il est important de comprendre comment un
pistolet de scellement fonctionne. Une attache à
scellement à cartouche est considérée comme une
attache à enfoncement direct ou à pénétration forcée car
elle est directement enfoncée dans le matériau de base.
Cette action nécessite l’application d’une force énorme
sur l’attache. Les attaches à scellement à cartouche de
Powers sont spécialement fabriquées en suivant un
processus de trempe étagée bainitique pour supporter
les forces imposées durant l’enfoncement. Seules les
attaches fabriquées ou fournies par Powers Fasteners
devraient être utilisées dans cet outil.

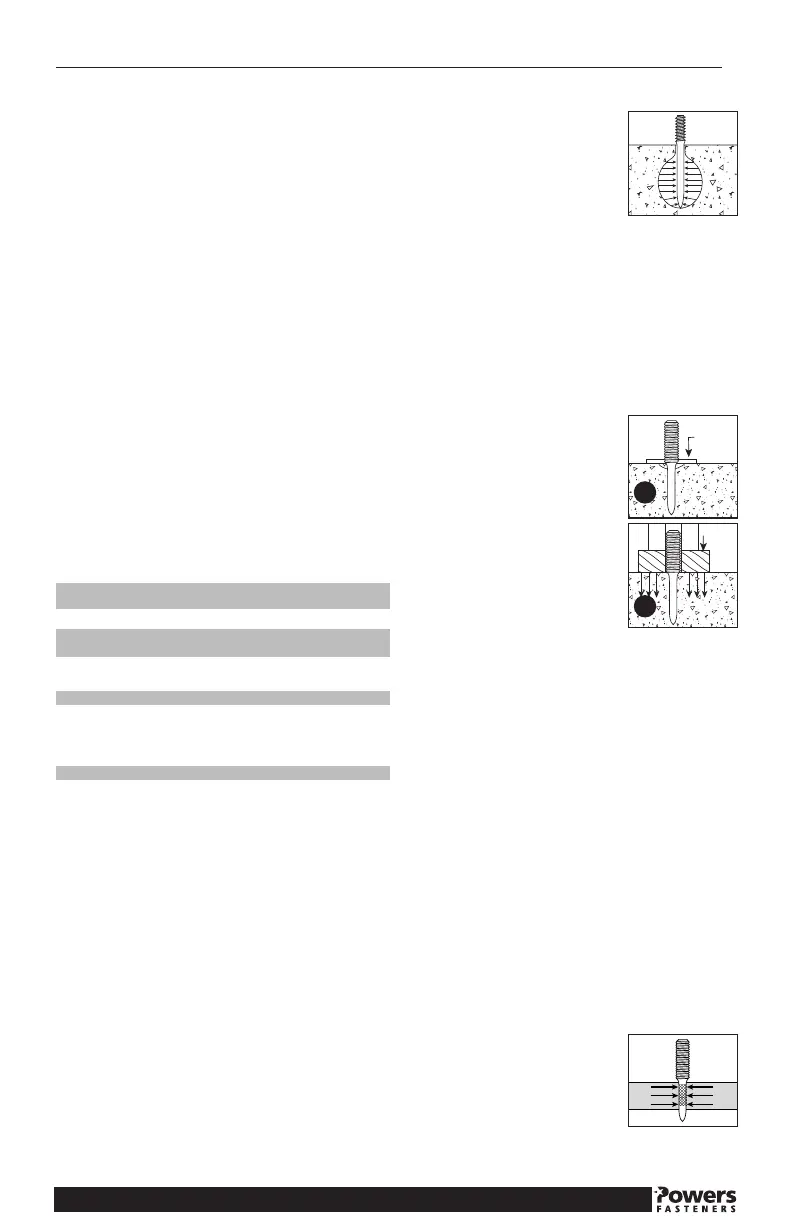

FONCTIONNEMENT DANS LE BÉTON
La performance d’une attache à scellement à
cartouche, une fois installée dans le béton ou dans les
matériaux de maçonnerie, est établie
en fonction des facteurs suivants :
1. La résistance du matériau de base
2. La dureté et la concentration des
agrégats
3. Le diamètre de la tige de l’attache
4. La profondeur d’enrobage dans le
matériau de base
5. L’espacement entre les attaches et la marge de
bordure
En plus de ces facteurs, l’utilisation d’accessoires
comme un pare-éclats qui, posé sur du béton, permet de
réduire sa tendance à éclater pendant l’enfoncement,
peuvent augmenter la performance de l’attache.
Lorsqu’une attache à scellement à cartouche est
enfoncée dans le béton, elle déloge le volume de béton
autour de la zone dans laquelle la tige est enrobée.
Ainsi, le béton qui entoure
directement l’attache est comprimé
puis reprend sa place autour du corps
de l’attache. De plus, l’enfoncement
génère une chaleur faisant fondre les
particules du béton sur le corps de
l’attache. Cette combinaison de
compression et de fusion fait en sorte
de retenir l’attache dans le béton.
Une action semblable se produit
lorsque vous enfoncez une attache
dans un bloc de maçonnerie.
En règle générale, la performance
de l’attache dans une résistance
donnée de béton augmentera dans une certaine gamme
avec la profondeur d’enrobage. Selon le type d’attache
et la résistance du matériau de base, la gamme de
profondeurs d’enrobage varie de 5/8 po à 1-1/2 po. Pour
des profondeurs plus importantes, l’attache risque de
plier et de prendre une forme d’hameçon. Cela risque
donc de diminuer les capacités de charge attendues et
de provoquer des risques d’accident.
Pendant l’enfoncement, quelques éclats localisés
peuvent se produire dans le béton. Normalement, il
s’agit d’un effet de surface qui n’a aucune incidence sur
la performance de l’attache. Toutefois, cet effet pourrait
poser un problème esthétique pour les applications
exposées où aucun accessoire n’est utilisé. Dans de tels
cas, il existe deux méthodes pour améliorer l’apparence
de l’attache.
1. Une méthode consiste à enfoncer l’attache à travers
une rondelle d’acier pour améliorer l’apparence de
l’application.
2. L’autre méthode consiste à utiliser un adaptateur
pare-éclats fixé sur le pistolet de scellement afin d’aider
à réduire les éclats en surface.
FONCTIONNEMENT DANS L’ACIER
Une fois qu’elle est installée dans
des matériaux en acier, la capacité de
charge d’une attache à scellement à
cartouche est établie en fonction des
facteurs suivants :
1. L’épaisseur de l’acier
2. La force de résistance à la traction de l’acier
Rondelle
Pare-éclats
Rondelle
Pare-éclats
