23
REDE ELÉTRICA
(100-230Vac/50-60Hz)
CAPACITOR DE
PARTIDA DO MOTOR
LUZ DE GARAGEM
(SINALEIRA)
POSITIVO "+" (12VDC)
NEGATIVO "–" (GND)
FOTOCÉLULA DE FECHAMENTO
FOTOCÉLULA DE ABERTURA
FIM DE CURSO MECÂNICO DE FECHAMENTO
FIM DE CURSO MECÂNICO DE ABERTURA
BOTOEIRA
(PEDESTRE)
CONTATO NEGATIVO
REDE ELÉTRICA
(230V / 50Hz)
MOTOR DE INDUÇÃO
MONOFÁSICO
CABO DE ENCODER (FIM DE CURSO DIGITAL)
REEDS DE
FIM DE CURSO
A = ABERTURA
F = FECHAMENTO
C = COMUM

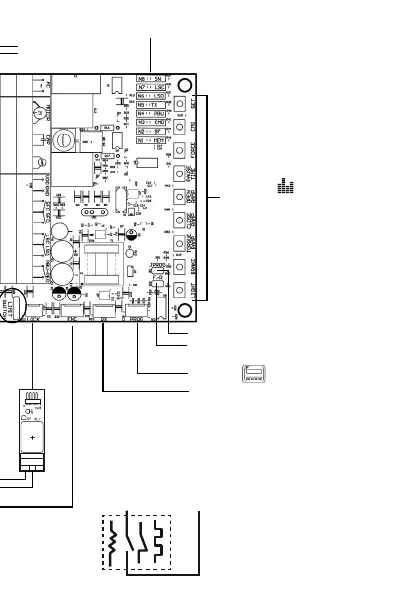

MÓDULO RELÉ PPA
TRAVA ELETROMAGNÉTICA
COMUM (FIO AMARELO)
ABERTURA / FECHAMENTO (FIO PRETO / VERMELHO)
FECHAMENTO / ABERTURA (FIO VERMELHO / PRETO)
LEDS DE
PROGRAMAÇÃO
BOTÕES DE
PROGRAMAÇÃO
JUMPER PARA INVERSÃO DE ROTAÇÃO
TECLADO PROG
RECEPTOR AVULSO (OPCIONAL)
NOTA: O receptor avulso pode qualquer
dispositivo que forneça um contato NA
(normalmente aberto) para a central como
um teclado por senhas, um leitor de cartão
de proximidade, receptor RF, etc. Sendo
que a alimentação fornecida no conector
é de 12Vdc.
FOTOCÉLULAS
As saídas para fotocélulas aceitam contato NA, NF, pulsada e resistiva,
basta conectar e fazer a programação de acordo com a opção escolhida.
JUMPER DE PROGRAMAÇÃO
TACT
NA C NF
