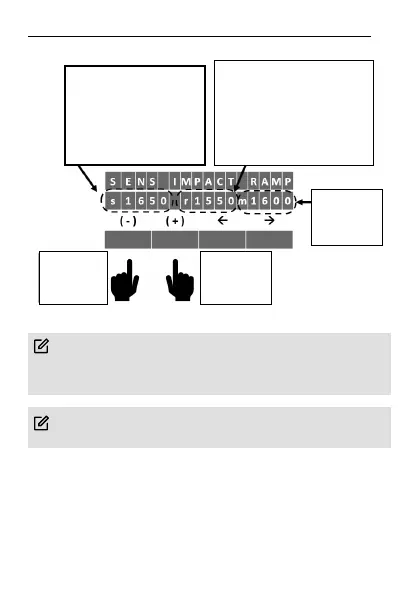

Pantallas de configuración del sensor de impacto en la rampa y recorrido
Definir el pulso del encoder (codificador) como referencia de impacto
Valor de referencia para activar
la protección contra impactos.
S: 1400 → Valor de referencia =
1400 * 250 microsegundos = 350
milisegundos
Desactivado = OFF
Referencia mínima = 20
Referencia máxima = 9900
Valor real del ancho de pulso del
encoder cuando el portón se e󰀬á
moviendo.
A: 2032 → Valor real = 2032 * 250
microsegundos = 508 milisegundos
Cuando el valor real excede el valor
de referencia, el movimiento del
portón se invierte el sentido para
protección.
Disminuir
el valor de
referencia
Aumentar
el valor de
referencia
Valor máximo
mo󰎣rado en
la lectura del
encoder (rampa
o recorrido)
NOTAS CUANDO HAY PROTECCIÓN CONTRA IMPACTOS:
• Durante el ciclo de cierre: Inversión total hasta el final de carrera de aper-
tura.
• Durante el ciclo de apertura: Inversión parcial durante 5 segundos, solo
para liberar la puerta del objeto.
NOTA: El mismo procedimiento puede ser usado en los ajustes en el recor-
rido.
