PPA Agility Hibrida - Page 87

87

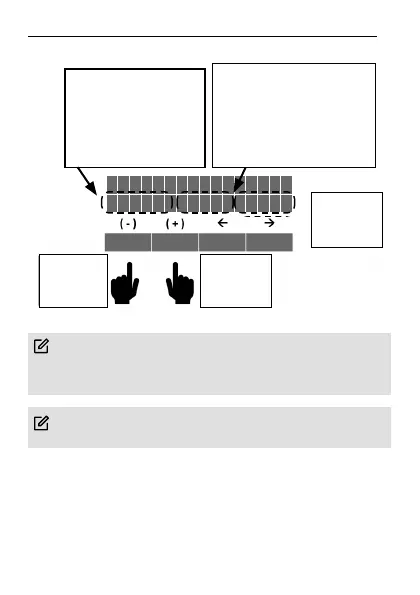

Ecrans de congurations du capteur d’impact dans la rampe et le parcours
Dénissant la pulsation de l’encodeur comme référence de l’impact
C
s
P
6 0
M
r
A
5
T
0
R
1
M
0
A
1
T
5
I P
1
C
5 m
A
6
P
0
Valeur de référence pour la
protection contre les chocs.
S:1400 → Valeur de référénce
= 1400 * 250useg = 350 msec.
Désactivé = OFF
Référence minime = 20
Référence maximale = 9900
Valeur réelle de la largeur d'impulsion
de l'encodeur lorsque le portail e󰀬 en
mouvement.
A: 2032→Valeur réel = 2032 * 250 useg
= 508msec.
Lorsque la valeur réelle dépasse la
valeur de référence, le portail sera
inversé pour la protection.
Diminuer la
valeur de
référence
Augmenter
la valeur de
référence
Valeur maximale
achée dans
la lecture du
codeur
NOTES QUAND IL Y A PROTECTION PAR IMPACT:
• Durant le cycle de fermeture: Inversion totale jusqu’à la fin de course de
l’ouverture.
• Durant le cycle d’ouverture: Inversion partielle pendant 5 sec, seulement
pour libérer le portail de l’objet.
NOTE: La même procédure peut être utilisée dans les réglages du par-
cours.
