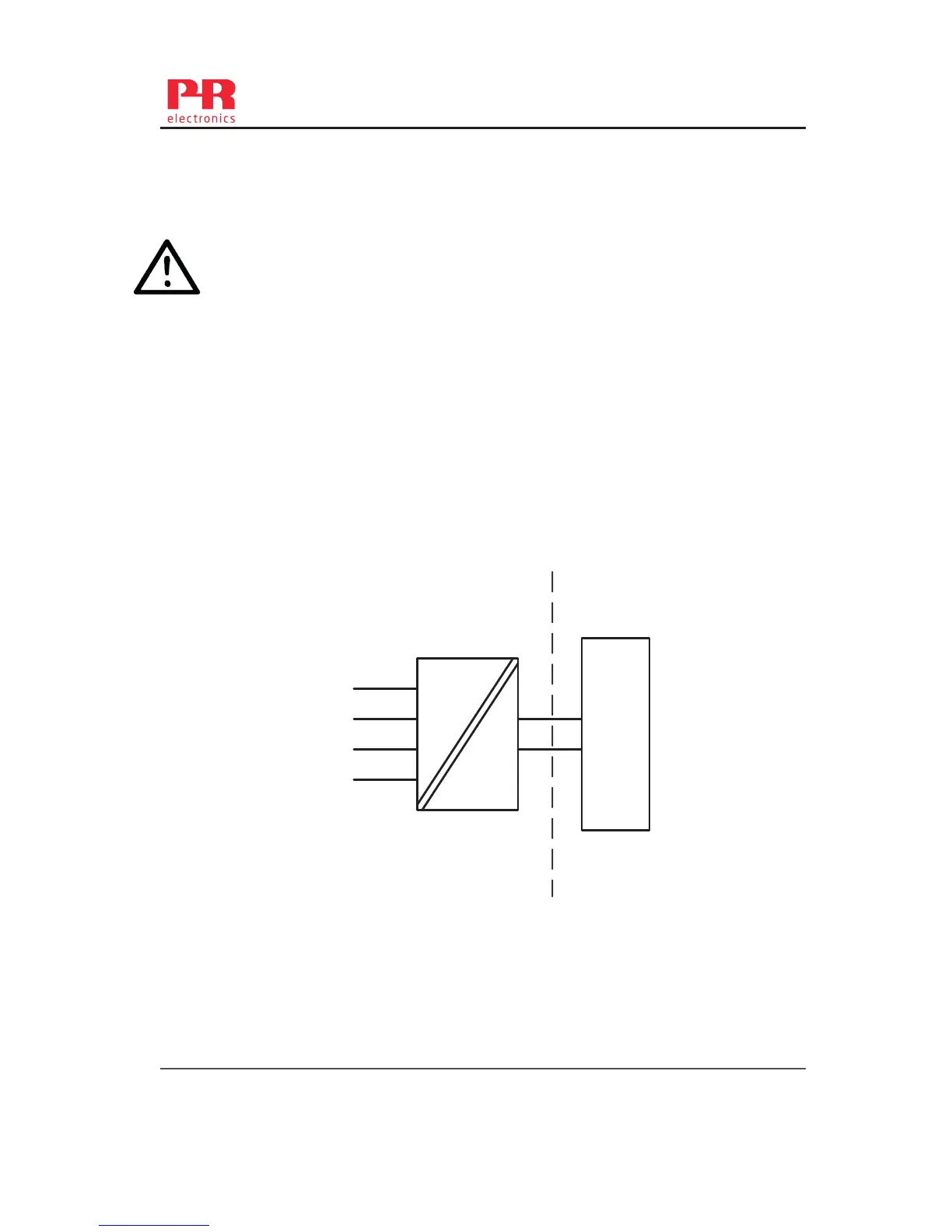

Desenho de Instalação InNMETRO
Para instalação segura do 5333D ou 5343B o seguinte deve ser observado. O modo deve apenas
ser instalado por pessoas qualificadas que são familiarizadas com as leis nacionais e
internacionais, diretrizes e padrões que se aplicam a esta área.
Ano de fabricação pode ser pego dos dois primeiros dígitos do número de série.
Certificado DEKRA 13.0002 X
Indicação
Padrões ABNT NBR IEC 60079-0 : 2008, ABNT NBR IEC 60079-11 : 2009,
IEC 60079-15 : 2010, ABNT NBR IEC 60079-26 : 2008
Sem áreas perigosas
Áreas perigosas
Zona 0, 1, 2, 20, 21, 22, M1
Ex ia IIC T6…T4 Ga
Ex ia IIIC Da
1
2
6
5
4
3
+
-
Barrier
5333D
5343B
Terminal: 1,2
Ui: 30 VDC
Ii: 120 mA
Pi: 0,84 W
Li: 10 μH
Ci: 1,0 nF
T4: -40 ≤ Ta ≤ 85ºC
T5: -40 ≤ Ta ≤ 60ºC
T6: -40 ≤ Ta ≤ 45ºC
Terminal: 3,4,5,6
Uo: 30 VDC
Io: 8 mA
Po: 60 mW
Lo: 35 mH
Co: 66 nF
22 5333V111-UK
