PRASTEL EASYKA - Page 2

EASYKA – EASYBKA
________________________________________________________________________________________________________________________________________________________________________________________________
2
Varistance Optionnelle
NOIR
ROUGE
VERT
GRIS
VIOLET
(
-
)
(+)
(
-
)
(
-
)
(+)
ALIMENTATION
12V-24V AC/DC
SERRURE
ELECTRIQUE
FAIL SAFE
or
FAIL SECURE
COULEUR DESCRIPTION
ROUGE
V INPUT
NOIR
GROUND
VERT
REX/BL
BLANC
IN/MONITOR
VIOLET
LOCK:
COM
GRIS
N.O.
MARRON
N.C.
BLEU
AUX:
COM
JAUNE
N.O.
ORANGE
N.C.
3. Couper et couvrir tous les conducteurs non utilisés.

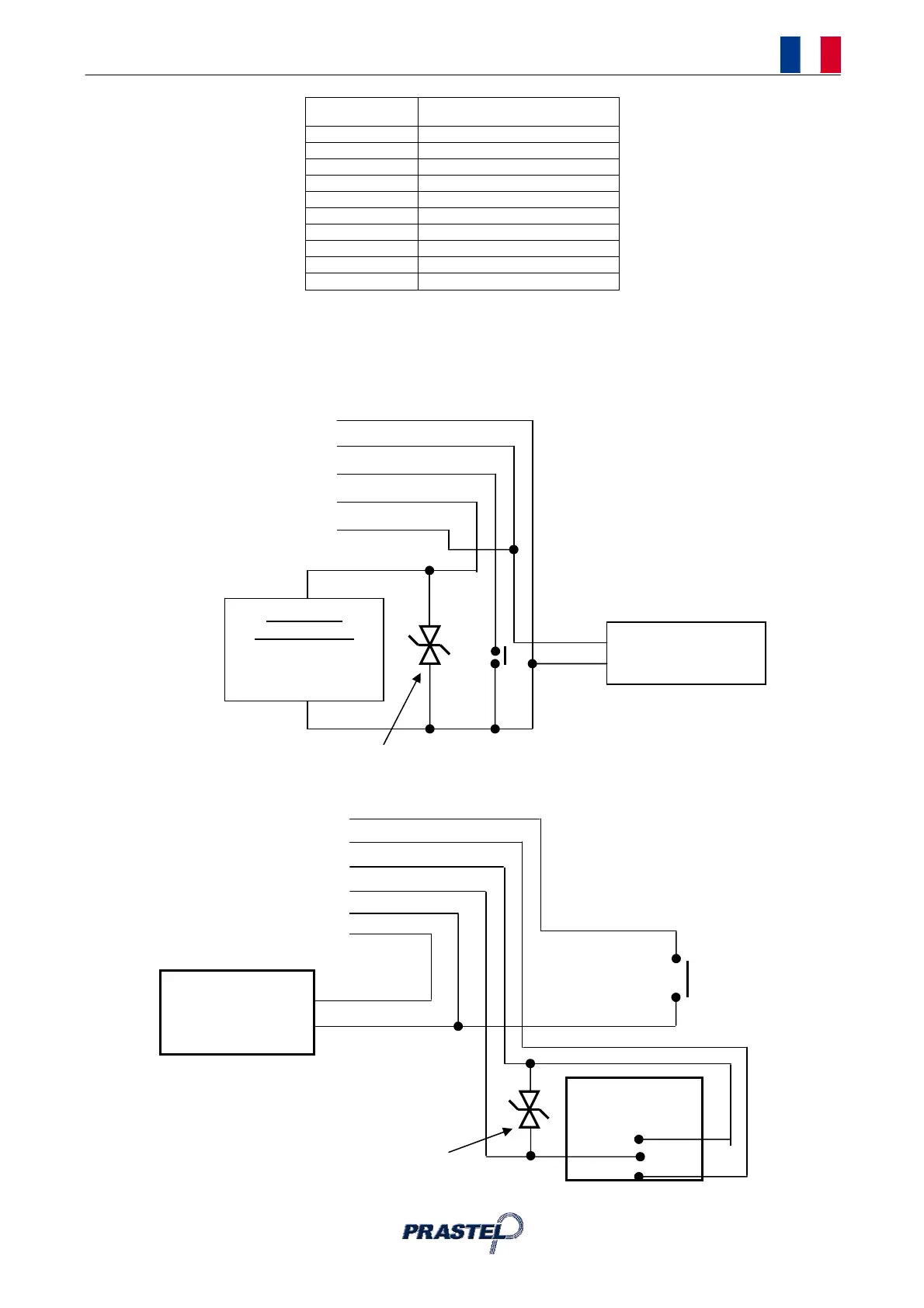

Deux schémas typiques de raccordement sont illustrés ci-dessous.
3.3 Liaison du relais pour la serrure électrique et REX
3.3 Liaison entrée et sortie auxiliaires
Varistance Optionnelle
Relais
Auxiliaires
N.C.
COM
N.C.
IN / MONITOR
BLANC
JAUNE
ORANGE
BLEU
NOIR
ROUGE
(
-
)
(+)
(
-
)
ALIMENTATION
12V-24V AC/DC
