7

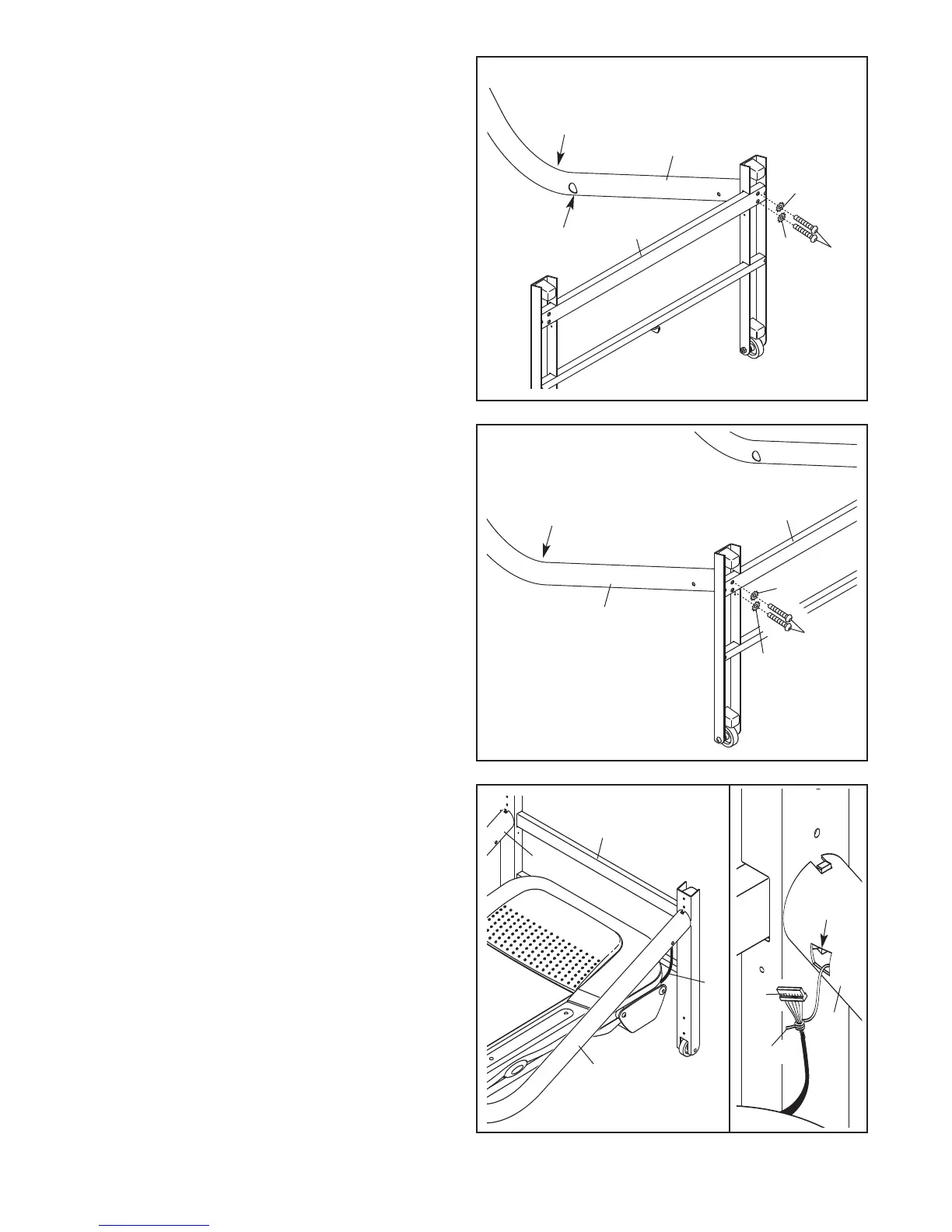

3. Posizionare il Montante Destro (36) come mo-
strato, e attaccarlo alla Base (48) con due Bulloni
Montante (27) e due Rondelle a Stella Montante
(39); non avvitare i Bulloni Montante per ora.
48
36
39
39
27
3
4. Posizionare la Base (48) vicino al parte anteriore
del tapis roulant come mostrato.
Tagliare la fascetta (no raffigurata) che rag
-
gruppa il Filo Montante (28). Gettare la fascetta.
Si veda disegno nel riquadro.
Individuare la fa
-
scetta lunga nel Montante Destro (36). Avvolgere
la fascetta attorno al connettore presente sul Filo
Montante (28) come indicato e inserire il connet-
tore nel foro grande presente sul Montante
Destro. In seguito, tirare l’estremità opposta della
fascetta finché il Filo Montante sia ben fissato nel
Montante Destro.
Sollevare i Montanti (31, 36) in modo tale che la
Base (48) appoggi sul pavimento.
Verificare che
l’estremità del Filo Montante (28) non cada nel
Montante Destro.
4
28
Laccio
48
28
36
31
Foro
Grande
2. Farsi aiutare da un’altra persona per mantenere
la Base (48) nella posizione indicata.
Individuare il Montante Sinistro (31), quello con
u
n foro grande vicino alla curvatura.
Posizionare il Montante Sinistro (31) come mo-
strato, e attaccarlo alla Base (48) con due Bulloni
Montante (27) e due Rondelle a Stella Montante
(39); non avvitare i Bulloni Montante per ora.
48
27
39
39
3
1
Piega
Foro Grande
Piega
2
36
