MONTAGGIO
I
l montaggio richiede due persone.
P
osizionare il tapis roulant in un’area sgombra e rimuovere il materiale di
imballaggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il retro del nastro scorre-
vole del tapis roulant è coperto da un lubrificante ad alta tecnologia. Durante il trasporto, una piccola quantità di
lubrificante potrebbe essersi spostata sulla parte superiore del nastro scorrevole e sul cartone. Non si tratta di
u
n’anomalia e quindi non preclude il buon funzionamento del tapis roulant. Se ci fosse del lubrificante sulla parte
superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente delicato e non abrasivo.

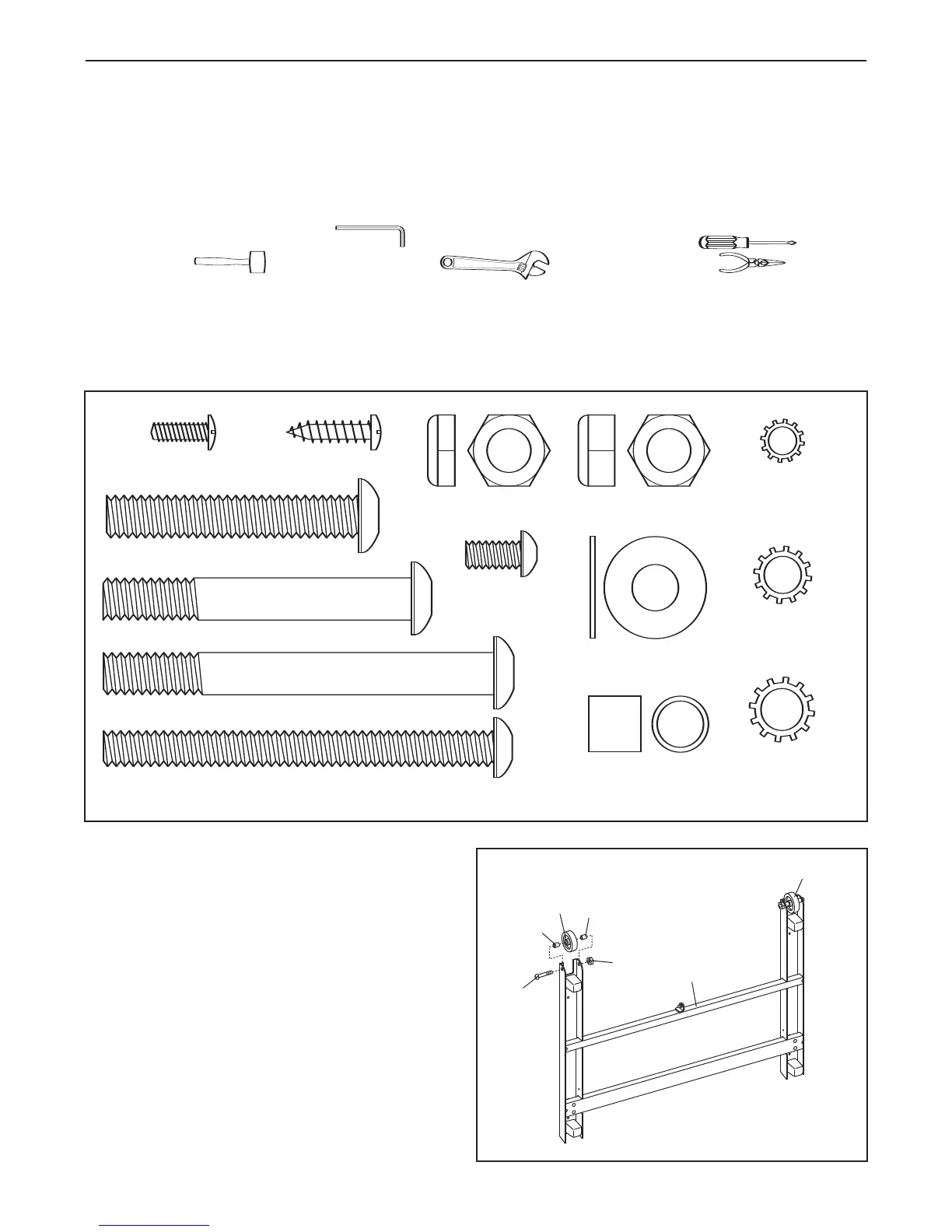

Il montaggio richiede la chiave esagonale inclusa e un vostro cacciavite a croce , un ma-
glio in gomma , una chiave regolabile , e delle pinze a punta .
Per individuare i pezzi necessari al montaggio, visionare i disegni sottostanti. Il numero tra parentesi indicato
sotto ogni disegno rappresenta il numero chiave del pezzo, elencati alla pagina 27 nella LISTA DELLE PARTI. Il
numero dopo le parentesi è la quantità necessaria per il montaggio.
Al fine di evitare danni ai componenti in
plastica, non utilizzare strumenti alimentati elettricamente per il montaggio.
1
/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
Dado (47)–2
Vite 3/4" (2)–10
Rondella Telaio
(33)–2
Vite Messa a Terra
in Argento (11)–2
Spaziatore Ruota
(44)–4
Bullone Consolle
(22)–2
Bullone Montante (27)–4
Rondella a Stella
1/4" (21)–2
Dado Ruota (35)–2
Bullone Ruota (14)–2
Bullone Ruota (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Rondella a Stella
Montante (39)–4
F
Bullone Corrimano (20)–4
Rondella a Stella
Corrimano (19)–4
1 1/2" Screw (97)–4
1. Fissare una Ruota (45) ad un lato della Base
(48) con un Bullone Ruota (14), due Spaziatori
Ruota (44) e un Dado Ruota (35) come indicato.
Non stringere troppo i Dadi Ruota. Le Ruote
dovrebbero girare liberamente.
Fissare l’altra Ruota (45) all’altro lato della
Base (48) nello stesso modo.
1
6
48
45
45
44
44
14
35
