MONTAJE
E
l montaje requiere dos personas.
C
oloque todas las piezas de la máquina para correr en una área despejada
y quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lu-
bricante de alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte
s
uperior de la banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento
de la máquina para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante
c
on una tela suave y un detergente suave, no abrasivo.

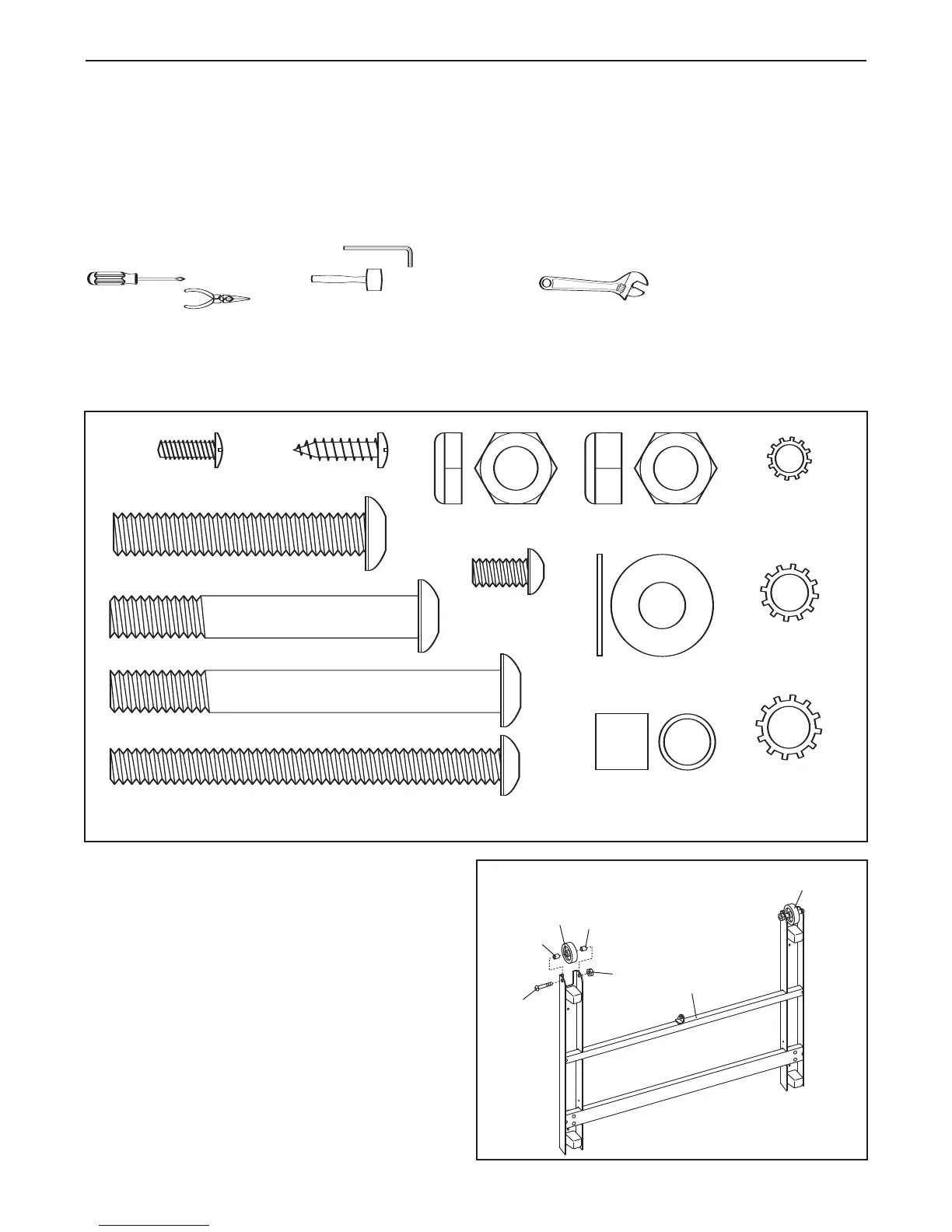

El montaje requiere las llaves hexagonales que vienen incluidas y su propio destornillador de estrella
, mazo de goma , una llave ajustable , y un corta-cables pinzas de
punta aguda .
Para asistencia con la identificación de las piezas del montaje, refiérase a los dibujos abajo. El número en parén-
tesis debajo de cada dibujo es el número clave de la pieza, de la LISTA DE PIEZAS en la página 27. El número
que sigue los paréntesis es la cantidad que se necesita para el montaje. Para evitar dañar las piezas plásticas,
no use herramientas eléctricas para el montaje.
1/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
Tuerca (47)–2
Tornillo de 3/4" (2)–10
Arandela de la
Armadura (33)–2
Tornillo de Tierra
Plateado (11)–2
Espaciador de la
Rueda (44)–4
Perno de la
Consola (22)–2
Perno del Montante Vertical (27)–4
Arandela Estrella
de 1/4" (21)–2
Tuerca de la
Rueda (35)–2
Perno de la Rueda (14)–2
Perno de la Armadura (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Arandela Estrella
del Montante
Vertical (39)–4
F
Perno de la Baranda (20)–4
Arandela Estrella
de la Baranda
(19)–4
1 1/2" Screw (97)–4
1. Coloque una Rueda (45) a un lado de la Base
(48) con un Perno de Rueda (14), dos
Espaciadores de Rueda (44), y una Tuerca de
Rueda (35) como se muestra. No sobre apriete
las Tuercas de la Rueda. Las Ruedas deben
girar libremente.
Coloque la otra Rueda (45) al otro lado de la
Base (48) de la misma manera.
1
6
48
45
45
44
44
14
35
