MONTAŻ
Do montażu potrzebne są dwie osoby. Ustaw bieżnię w uprzątniętym miejscu i usuń wszystkie materiały
opakowaniowe; nie wyrzucaj materiałów opakowaniowych do zakończenia montażu. Uwaga: Spodnia część pasa
bieżni pokryta jest wysokiej jakości smarem. Podczas transportu niewielkie ilości smaru mogą przedostać się na
wierzchnią część pasa lub do kartonu. Jest to normalne i nie ma wpływu na sprawność bieżni. Jeśli na pasie zna-
jduje się smar, zetrzyj go miękką szmatką i łagodnym, nieściernym środkiem czyszczącym.
Do montażu będą potrzebne zaąączone klucze imbusowe , wąasny śrubokręt krzyżakowy ,
gumowy młotek , oraz klucz nastawny , i szczypce do drutu .

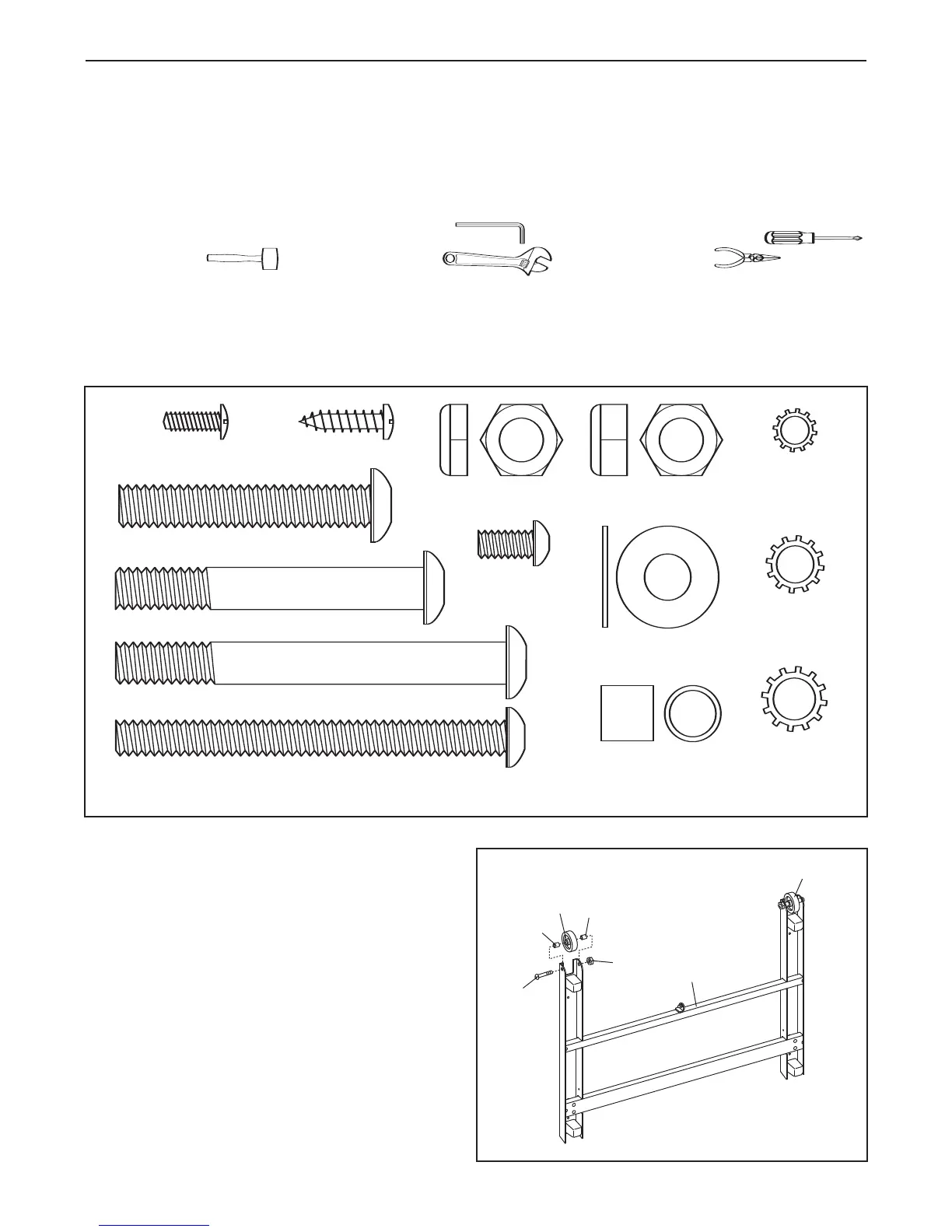

Rysunki poniżej przydadzą się do identyfikacji poszczególnych części. Numer w nawiasie pod każdym rysunkiem
jest numerem identyfikacyjnym elementu z LISTY CZĘŚCI na stronie 27. Liczba po nawiasie jest liczbą części
potrzebnych do montażu.
Aby uniknąć uszkodzenia części plastikowych, przy montażu nie stosować
narzędzi z napędem elektrycznym.
Nakr´tka (47)–2
Wkr´t 3/4" (2)–10
Podk∏adka ramy
(33)–2
Srebrny wkr´t
uziemiajàcy (11)–2
Element
dystansowy
kó∏ka (44)–4
Âruba konsoli
(22)–2
Âruba kolumny (27)–4
Podk∏adka
odginana
1/4" (21)–2
Nakr´tka kó∏ka
(35)–2
Âruba kó∏ka (14)–2
Âruba ramy (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Podk∏adka
odginana
kolumny (39)–4
Bolec do por´czy (20)–4
Nak∏adka
odginana
por´czy (19)–4
1 1/2" Screw (97)–4
1. Tak jak pokazano na rysunku, przymocuj kółko
(45) po jednej stronie podstawy (48), używając
do tego celu śrubę kółki (14), dwie Elementi dys-
tansowi kółki (44) i nakrętkę kółki (35). Nie
dokręcaj zbyt mocno śrub kółek, kółek
powinny obracać się swobodnie.
Na takiej samej zasadzie zamontuj drugie
kółko (45) po drugiej stronie podstawy (48).
1
6
48
45
45
44
44
14
35
