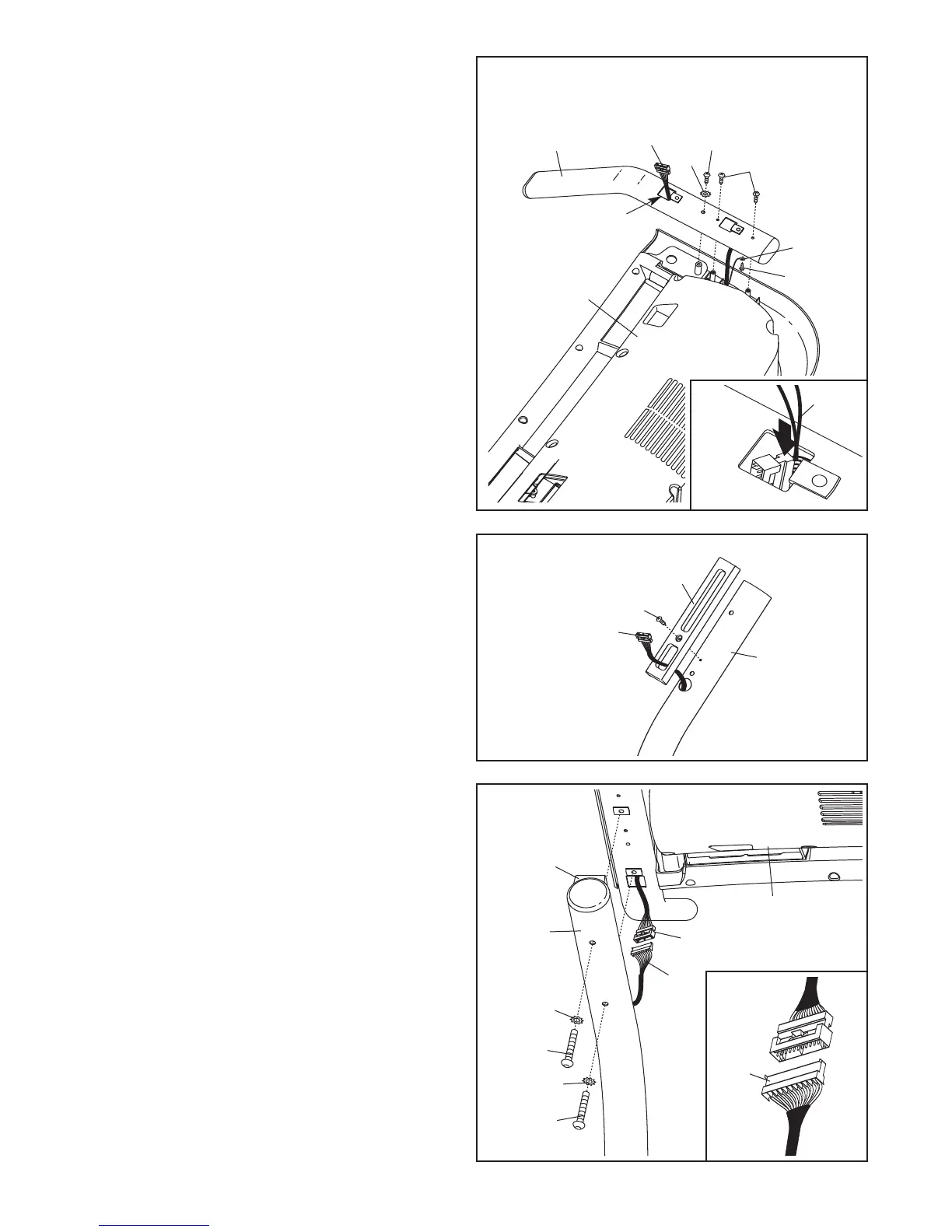

Podczas, gdy druga osoba przytrzymuje pod
-
stawę konsoli (26) w pobliżu rozpórki poręczy
(88), połącz przewód konsoli z przewodem
kolumny (28), tak jak to zostało ukazane na ry
-
sunku.
Ważne: Prawidłowo ustawione
końcówki przewodów łączą się łatwo przy
zadziałaniu zatrzasku. W przypadku ich
niewłaściwego ustawienia, po włączeniu zasi-
lania może nastąpić uszkodzenie konsoli.
Połączone końcówki należy wsunąć do środka
prawej kolumny (36).
Przymocuj podstawę konsoli (26) do prawej (36)
i lewej kolumny (nie ukazanej na rysunku), uży-
wając do tego celu czterech bolec do poręczy
(20) i czterech Nakładek odginanych poręczych
(19) (widocznych tylko z jednej strony).
Przed
dokręceniem którejkolwiek śruby należy
lekko wkręcić wszystkie cztery.
20
19
36
26
28
20
19
9
Przewód konsoli
7
. Połóż odwróconą do góry nogami konsolę na
miękkiej, chroniącej ją przez zarysowaniem
powierzchni.
P
oproś drugą osobę o przytrzymanie poręczy
(18) w pozycji ukazanej na rysunku.
P
rzeprowadź przewód konsoli wewnątrz
poręczy, wyciągając go przez kwadratowy otwór.
W razie potrzeby, użyj do pochwycenia wtyczki
szczypiec do drutu, ale
tylko w miejscu
wskazanym na rysunku strzałką. Rozwiąż i
zdejmij sznurek z przewodu konsoli.
Przymocuj przewód uziemiający do poręczy (18)
srebrnym wkrętem uziemiającym (11). Przyłóż
poręcz do modułu konsoli, uważając przy tym,
aby nie uszkodzić przewodu, a następnie
przymocuj ją.
Wkręcając ręcznie śrubę konsoli
(22) z podkładką odginaną 1/4” (21) i wkręt 3/4”
(2). Dokręć mocno wszystkie trzy śruby, tak
jednak, aby nie uszkodzić gwintu.
Na takiej samej zasadzie, zamontuj drugą
poręcz (nie ukazaną na rysunku). Uwaga: Po
tej stronie nie ma żadnych przewodów.
7
Przewód
podstawy
Przewód
konsoli
Moduł
konsoli
Kwadratowy
otwór
18
22
21
2
11
8. Przełóż przewód kolumny (28) przez rozpórkę
poręczy (88), tak jak to ukazano na rysunku.
Przymocuj rozpórkę poręczy do prawej kolumny
(36), używając do tego celu śruby 3/4” (2).
Na takiej samej zasadzie, zamontuj drugą
rozpórkę poręczy (nie ukazaną na rysunku)
na lewej kolumnie. Uwaga: po tej stronie nie
ma żadnych przewodów.
8
28
36
2
88
28
88
Sznurek
