10

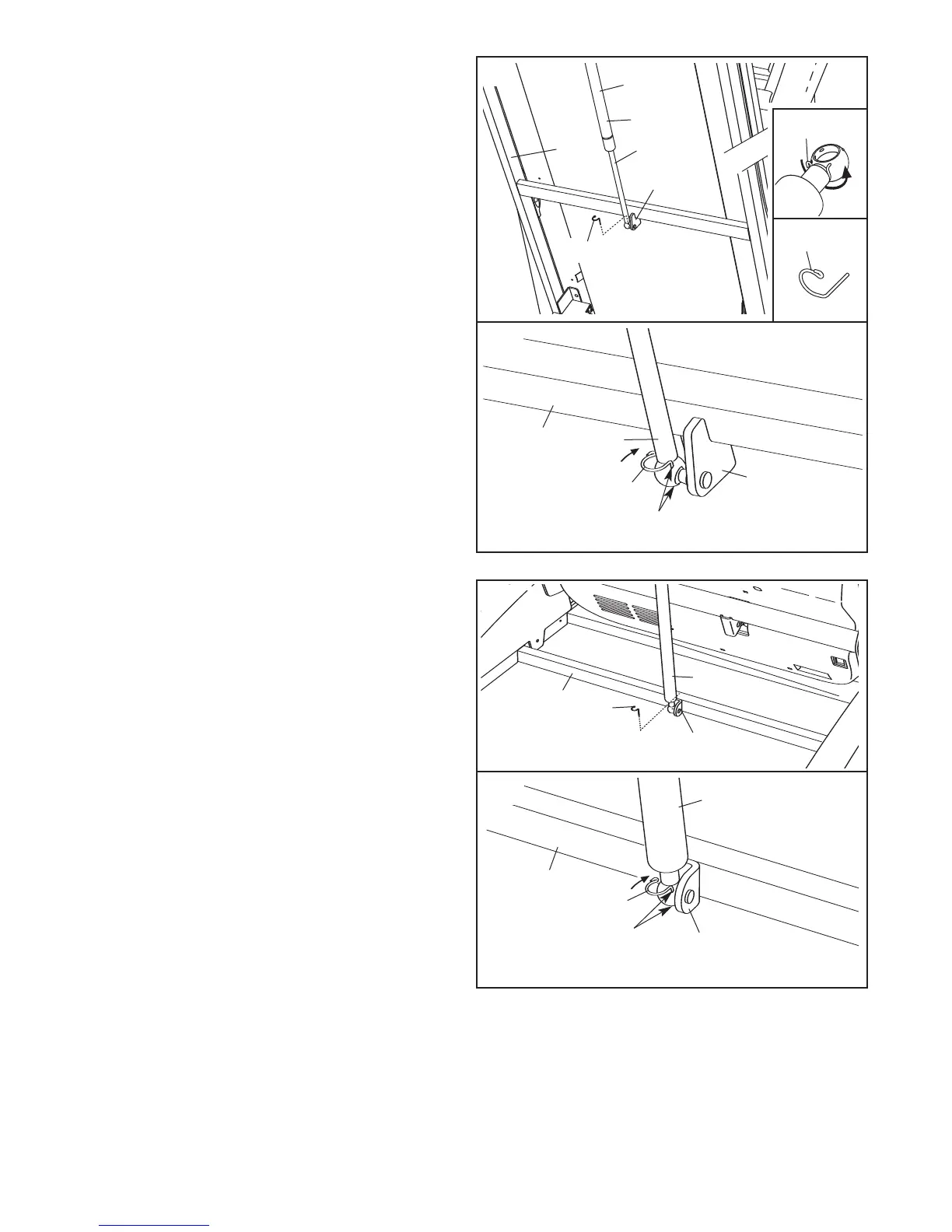

10.Laat een tweede persoon het Onderstel (74) van
de loopband optillen en vasthouden.
Neem de Gasveer (99). Merk op dat de Gasveer
e
en zuiger- en een cilindergedeelte heeft.
Raadpleeg de twee kleine inzet-tekeningen.
Zoek de Veerklem (98) in het zuigergedeelte van
de Gasveer. Met uw nagel of het uiteinde van
een schroevendraaier, druk op het uiteinde van
de Veerklem om de klem te lossen. Draai de
Veerklem en trek de Veerklem uit de Gasveer.
Verlies de Springveer niet. Opmerking: er wor-
den extra Veerklemmen bijgeleverd.
Houd dan het zuigergedeelte van de Gasveer
(99) bij de houder in het midden van het
Onderstel (74). Druk het uiteinde van de
Gasveer zo ver mogelijk op de kogel van de hou-
der.
Raadpleeg tekening 10a. Steek de Veerklem
(98) in de twee aangegeven gaatjes in het zuig-
ergedeelte van de Gasveer (99). Draai de
Veerklem totdat de klem op de Gasveer klikt.
99
98
99
74
74
Houder
Cilinder
Z
uiger
Houder
10a
10
9
8
98
Gaten
98
11.Draai het cilindergedeelte van de Gasveer (99)
naar beneden tot de aangegeven positie.
Verwijder de Veerklem (98) van het uiteinde van
de Gasveer.
Breng het cilindergedeelte van de Gasveer (99)
op dezelfde hoogte als de houder in het midden
van de Basis (48). Druk het uiteinde van de
Gasveer op de kogel van de houder. Opmerking:
waarschijnlijk moet u het Onderstel (niet ge-
toond) licht naar voren of naar achteren duwen
om het uiteinde van de Gasveer op dezelfde
hoogte als de kogel te brengen.
Raadpleeg tekening 11a. Steek de Veerklem
(98) in de twee aangegeven gaatjes in het zuig-
ergedeelte van de Gasveer (99). Draai de
Veerklem totdat de klem op de Gasveer klikt.
Met de hulp van een tweede persoon, laat het
Onderstel (niet getoond) op de grond zakken.
98
99
99
48
48
Gaten
98
11a
Houder
Houder
11
