MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Aandacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
v
ervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Tijdens de montage zult u de meegeleverde inbussleutels , rubber hamer , uw eigen kruis-
kopschroevendraaier , en engelse sleutels nodig hebben , en neuspunt
combinatietang nodig hebben .

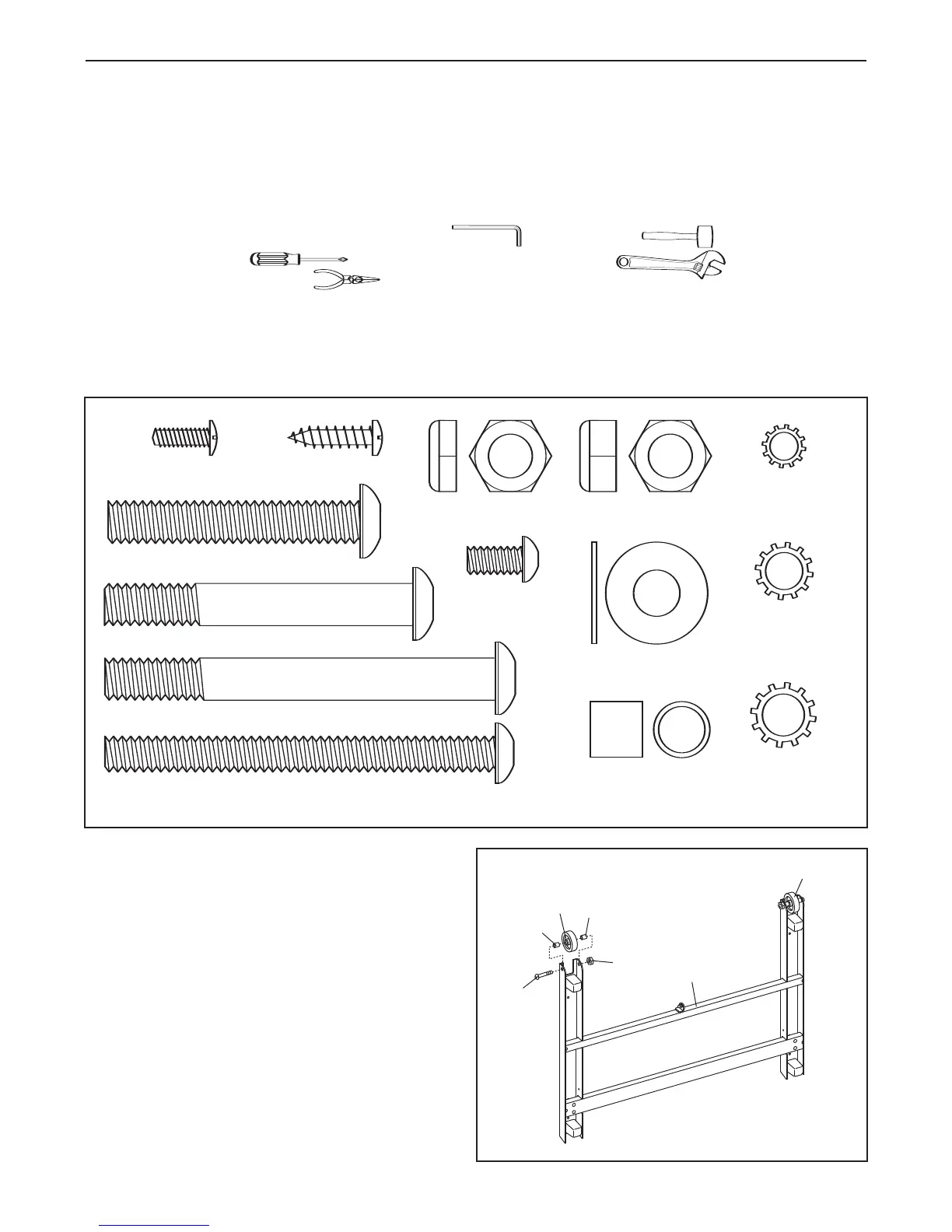

Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen. Het
nummer tussen haakjes onder iedere tekening is het nummer van het onderdeel op de LIJST MET ONDERDE-
LEN op pagina 27. Het getal na de haakjes geeft het aantal onderdeeltjes aan wat nodig is voor de montage. Om
schade aan de plastic onderdelen te vermijden, gebruik nooit elektrisch gereedschap voor de montage.
1/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
Moer (47)–2
3/4" Schroef
(2)–10
Tussenring van het
Onderstel (33)–2
Zilveren Aardings-
schroef (11)–2
Tussenring van
de Wiel (44)–4
Bout voor het
Bedieningspaneel
(22)–2
Bout van de Staander (27)–4
1/4" Ster-
tussenring (21)–2
Moer van het
Wiel (35)–2
Wielbout (14)–2
Bout voor het Onderstel (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Sterring voor de
Staander (39)–4
F
Bout van de Handleuning (20)–4
Stertussenring
van de
Handleuning
(19)–4
1 1/2" Screw (97)–4
1. Maak een Wiel (45) aan de zijkant van de Basis
(48) vast met een Wielbout (14), twee
Tussenstukken van het Wiel (44) en een
Wielmoer (35) zoals getoond. Draai de
Wielbouten niet te vast. De Wieltjes moet vrij
kunnen draaien.
Maak het andere Wiel (45) op dezelfde manier
aan de andere kant van de Basis (48) vast.
1
6
48
45
45
44
44
14
35
