MONTAGE
Z
ur Montage braucht man zwei Personen.
L
egen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
L
aufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflus-
sen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
e
inem milden, nicht-Schleifmittel nicht-kratzenden Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher , Gummihammer ,
eine Drahtzange , und eine Spitzzange , zu der zum beigelegten
Innensechskantschlüssel .

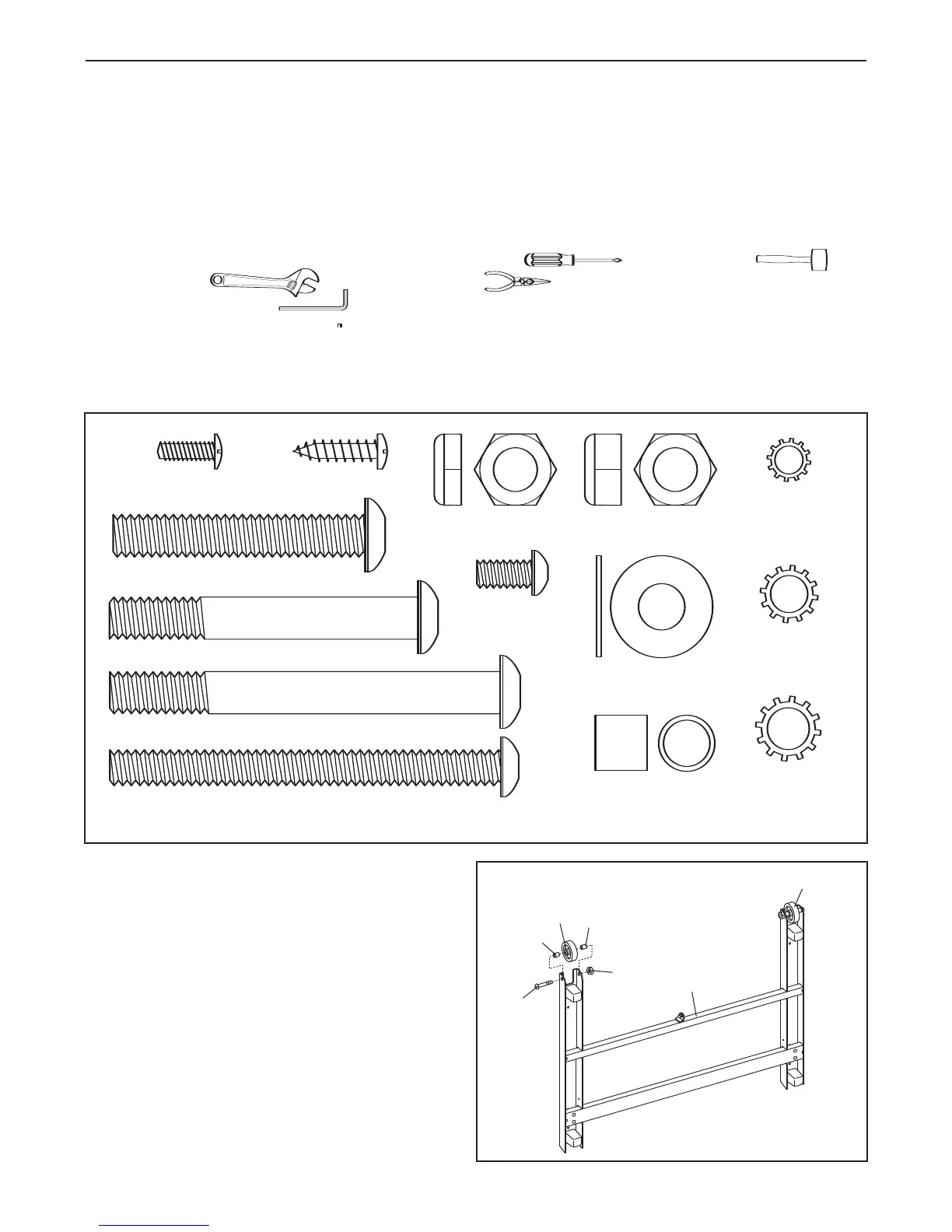

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammern unter jeder
Zeichnung ist die Schlüsselnummer Bestell-Nummer des Teils in der TEILELISTE auf der Seite 27. Die andere
Zahl bezieht sich auf die Anzahl der für die Montage benötigten Teile. Um Schäden an Kunststoffteilen zu ver-
meiden, verwenden Sie zum Zusammenbau bitte keine elektrischen Werkzeuge.
1/2” Screw (119)–1
3
/4” Tek Screw (58)–8
1
Mutter (47)–2
3/4" Schraube
(2)–10
Rahmen-Scheibe
(33)–2
Silberne Erdleitungs-
schraube (11)–2
Rad-
Abstandshalter
(44)–4
Computerschraube
(22)–2
Pfostenschraube (27)–4
1/4" Sternunterleg-
scheibe (21)–2
Radmutter (35)–2
Rad-schraube (14)–2
Rahmenschraube (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Pfosten-
Zahnscheibe
(39)–4
F
Haltestangenschraube (20)–4
Haltestangen-
Zahnscheibe
(19)–4
1 1/2" Screw (97)–4
1. Befestigen Sie ein Rad (45) mit einer
Radschraube (14), zwei Rad-Abstandshaltern
(44) und einer Radmutter (35) auf einer Seite der
Basis (48), wie abgebildet. Ziehen Sie die
Radmutter nicht zu fest an; das Rad muss
sich frei bewegen können.
Befestigen Sie das andere Rad (45) auf die
gleiche Weise auf der anderen Seite der
Basis (48).
1
6
48
45
45
44
44
14
35
