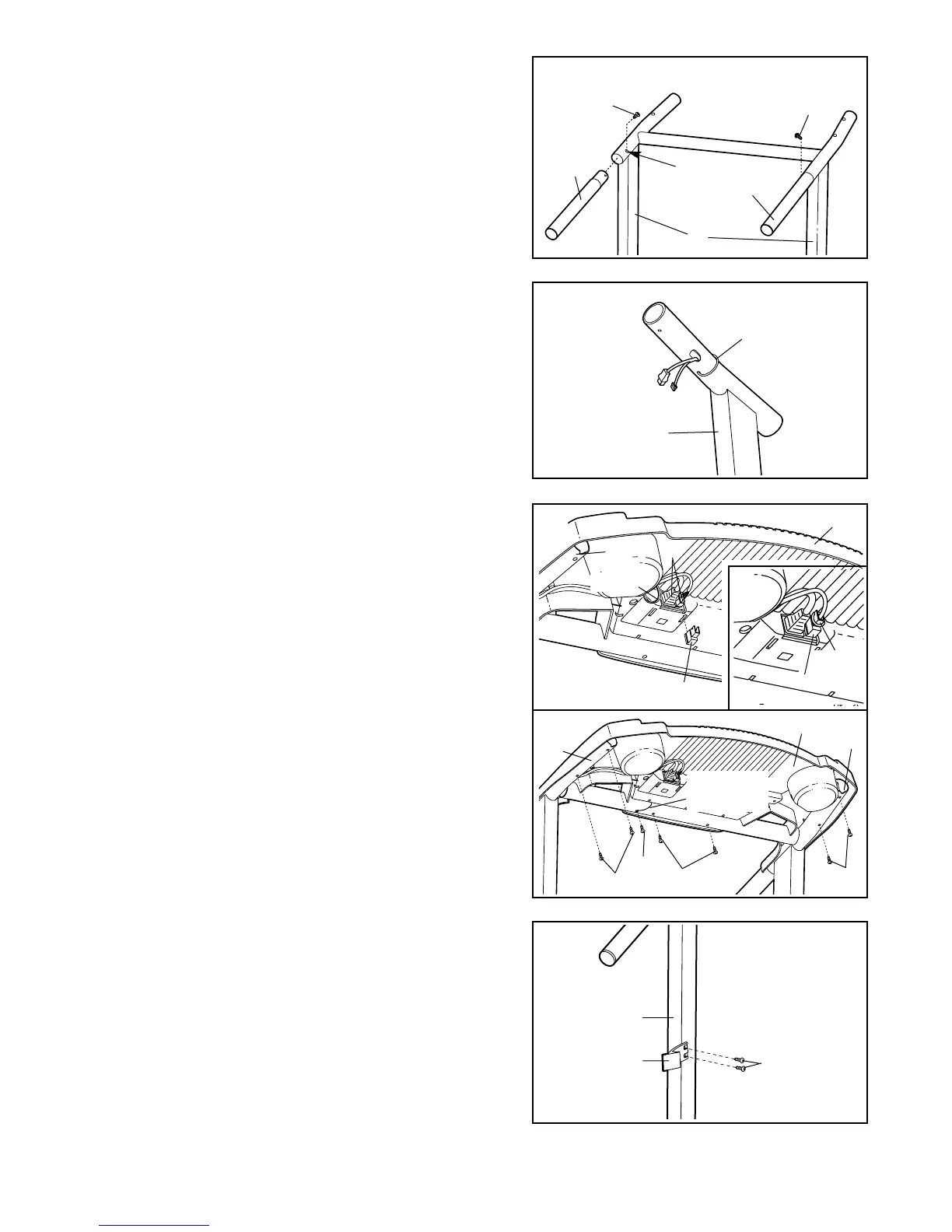

3. Rimuovere la Vite Corrimano (53) da uno dei Corrimano
(1). Inserire il Corrimano nel tubo in cima al Montante si-
nistro (11), e allineare il foro sul Corrmano con il foro
scanalato sul Montante. Infilare in maniera allentata la
Vite Corrimano nel Corrimano, ruotare il Corrimnao fino a
che la Vite tocchi un’estremitàdel foro scanalato, e poi
avvitare completamente la Vite.
Attaccare l’altro Corrimano (1) al Montante (11) destro
nello stesso modo.
4. Ci potrebbe essere un laccio di plastica nel tubo sul
Montante destro (11). Se ci fosse,
non rimuoverlo.
5. Porre la Base Consolle (46) sui Montanti (11) (il
Montante sinistro non e' raffigurato). Tirare fuori i due Fili
(21) a sufficienza per poterli collegare ai due ricettacoli
nella Base Consolle. Fare un cappio con il laccio in pla-
stica indicato e inserire l'estremità attraverso il porta-lac-
cio in fondo alla Base Consolle. Localizzare il filo con un
connettore a due uscite e un connettore a tre uscite.
Inserire i connettori nei relativi ricettacoli nella Base
Consolle.
Se i connettori non entrassero facilmente,
ruotarli e poi inserirli.
Far scivolare il Copri Filo (87) sui
connettori in modo tale che siano completamente coperti.
Poi, inserire l'latro Filo nell'altro ricettacolo sulla Base
Consolle.
AVVERTENZA: Non connettere o disconnet-
tere i Fili mentre il cavo della corrente del treadmill è
inserito nella presa. Stringere il laccio in plastica e ta-
gliarne le estremità.
Vedere il disegno nel riquadro. Allacciare l'incluso laccio in
plastica intorno al Copri Filo (87), in modo tale che il laccio
in plastica sia nelle due tacche nel Copri Filo. Stringere il
laccio in plastica e tagliarne le estremità.
Far riferimento al disegno 5b. Infilare sei Viti della
Consolle (66) nei Montante (11) e nella Base della
Consolle (46). Dopo aver iniziato ad avviatre tutte e sei le
Viti de Consolle,
stringere le Viti fino a che non siano
appropriatamente avvitate ; non stringerle troppo.
Attaccare l'indicato filo messa a terra ai Montanti (11)
con la Vite Messa a Terra (89). AVVERTENZA: La con-
solle deve avere la messa a terra.
6. Attaccare la Chiusura a Scatto (14) al Montante (11) con
due Viti (88). Fare attenzione a non stringere troppo le
Viti Piccola.
7. Controllare che tutte le parti siano strette in modo
appropriato prima di usare il treadmill. La chiave di
allen è usata per regolare il nastro scorrevole (vedere
pagina 13). Potrebbero rimanere alcune parti in utilizzate
a montaggio completo. Per proteggere il pavimento o la
moquette da danni, collocare un tappeto sotto il treadmill.
