7

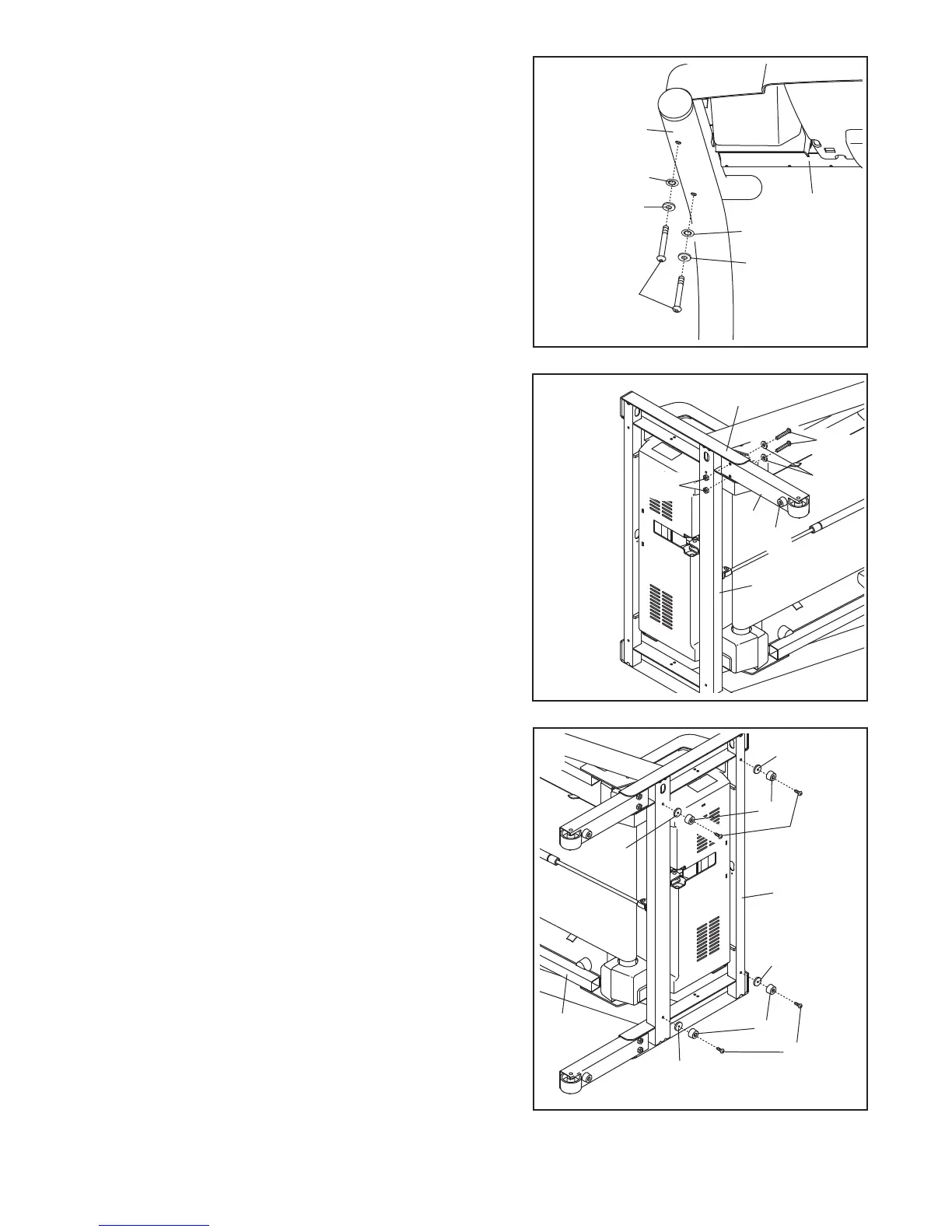

4. Montare i quattro Gommini Base (81) alla base dei
Montanti (85) come indicato con quattro Viti Autoforanti da
1” (82) e quattro Spaziatori di Plastica (101). Nota: è pos-
sibile che vi sia incluso un Gommino Base di scorta.
Utilizzarlo per sostituire un Gommino che potrebbe es-
sersi usurato.
Con l'aiuto di un'altra persona, piegare delicatamente il
tapis roulant cosicché i quattro Gommini Base (81) appog
-
gino sul pavimento e i Montanti (85) siano in verticale.
85
82
81
101
101
101
101
82
55
81
2. Con l'aiuto di un'altra persona, collocare il gruppo consolle
sui Montanti (85). Assicurarsi che i cavi non siano piz-
z
icati. M
ontare il gruppo consolle con quattro Bulloni
Consolle (72), quattro Rondelle (96) e quattro Rondelle a
S
tella (67) (viene raffigurato solo un lato).
P
re-avvitare i
quattro Bulloni Consolle prima di serrarli definitiva-
mente.
96
72
67
8
5
96
67
G
ruppo
C
onsolle
4
2
3. Facendo ricorso all’aiuto di un’altra persona, inclinare
attentamente il tapis roulant sul lato come mostrato.
Inserire una Gamba di Estensione (97) nella staffa indi-
cata sulla base dei Montanti (85).
Verificare che la
Gamba di Estensione sia girata in modo tale che il
Gommino Base (81) si trovi nel lato indicato. Se ne-
cessario, utilizzare un mazzuolo di gomma per allineare
i fori presenti nella Gamba di Estensione ai fori della
staffa.
Fissare la Gamba di Estensione (97) con due Bulloni
Gamba di Estensione (87), quattro Rondelle (96) e quat-
tro Dadi (106) come indicato. Stringere bene i Bulloni.
Con l’aiuto di un’altra persona, inclinare attentamente il
tapis roulant sull’altro lato. Montare l’altra Gamba
d’Estensione (non mostrata) come descritto in prece-
denza.
85
Staffa
97
3
106
87
96
81
