7
4.
Orientare l’Alloggiamento Chiusura a Scatto (73) in modo
che il foro grande si trovi sul lato indicato. Montare
l’Alloggiamento Chiusura a Scatto sul Montante sinistro
(84) con due Viti Chiusura a Scatto (50); inserire en-
trambe le Viti Chiusura a Scatto e quindi serrarle.
Rimuovere la manopola dal perno. Verificare che l'anello
e la molla siano sul perno. (Nota: Se ci sono due anelli,
posizionarne uno su ogni lato della molla.) Inserire il
perno nell’Alloggiamento Chiusura a Scatto (73). Serrare
la manopola sul perno.
Inserire il cavo di alimentazione come descritto a pagina
10. Attivare l’alimentazione come descritto a pagina 12.
Nota: Il tapis roulant si può portare automaticamente al
massimo livello di inclinazione e poi riportarlo al livello
minimo.
50
Perno
Molla
Anello
Manopola
73
4
Gruppo
Consolle
64
77, 78
64
8
8
84
84
3
2

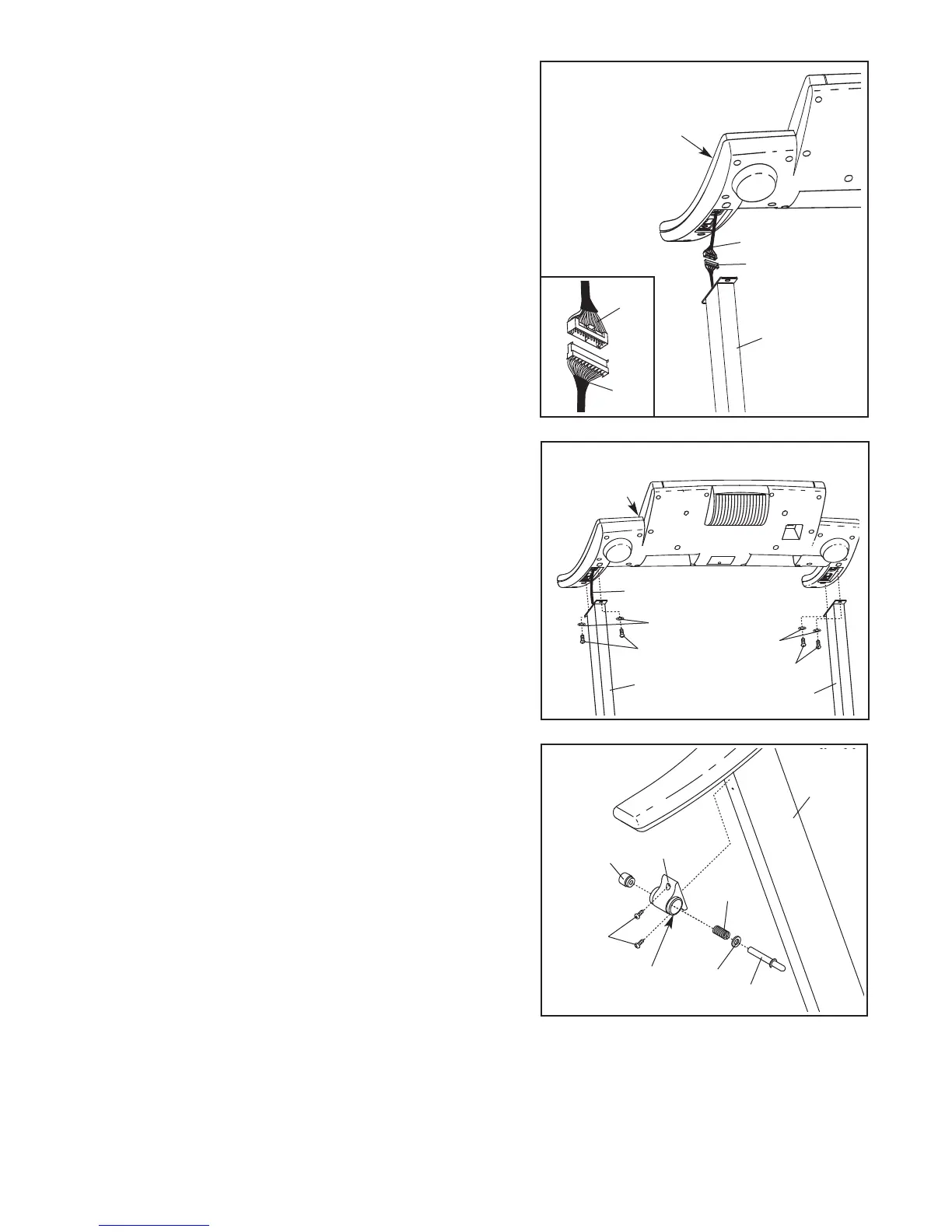

. Facendo ricorso all’aiuto di un’altra persona, portare i
Montanti (84) in posizione verticale.
Ricorrere all’aiuto di un’altra persona per mantenere il
gruppo consolle vicino i Montanti (84) come mostrato.
Guardare sotto il gruppo consolle e localizzare il Filo
Bardato Consolle (78).
Tagliare i lacci in plastica fissando il Filo Bardato
Montante (77) al Montante (84) destro. Collegare il Filo
Bardato Montante al Filo Bardato Consolle (78).
Accertare che i connettori siano opportunamente col-
legati (vedere disegno allegato). I connettori dovreb-
bero inserirsi agevolmente uno nell’altro e scattare in
posizione. Qualora i connettori non si inseriscano agevol-
mente l’uno nell’altro e non scattino in posizione, ruotare
un connettore e riprovare.
QUALORA I CONNETTORI
NON VENGANO COLLEGATI CORRETTAMENTE, LA
CONSOLLE POTREBBE RISULTARNE DANNEG
-
GIATA QUANDO SI ATTIVA L’ALIMENTAZIONE.
3. Inserire i Fili Bardati (77, 78) in eccesso nel Montante de-
stro (84).
Posizionare il gruppo consolle sui Montanti (84).
Accertare che i Fili Bardati (77, 78) non siano pizzicati.
Ricorrendo all’aiuto di un’altra persona per sorreggere il
gruppo consolle, collegare il gruppo consolle con quattro
Bulloni Consolle (64) e quattro Rondelle a Stella (8) come
mostrato; inserire entrambe i quattro Bulloni Consolle
e quindi serrarli.
84
77
78
2
Gruppo
Consolle
77
78
84
Foro
Grande
