TEST DE PHASE/ROTATION
La diode L (gauche) et la diode R (droite) pour le test de séquence de
phase et de sens de rotation peuvent fonctionner sur divers systèmes de
câblage, mais on peut s'attendre à des résultats effectifs seulement sur
des systèmes triphasés à quatre fils.

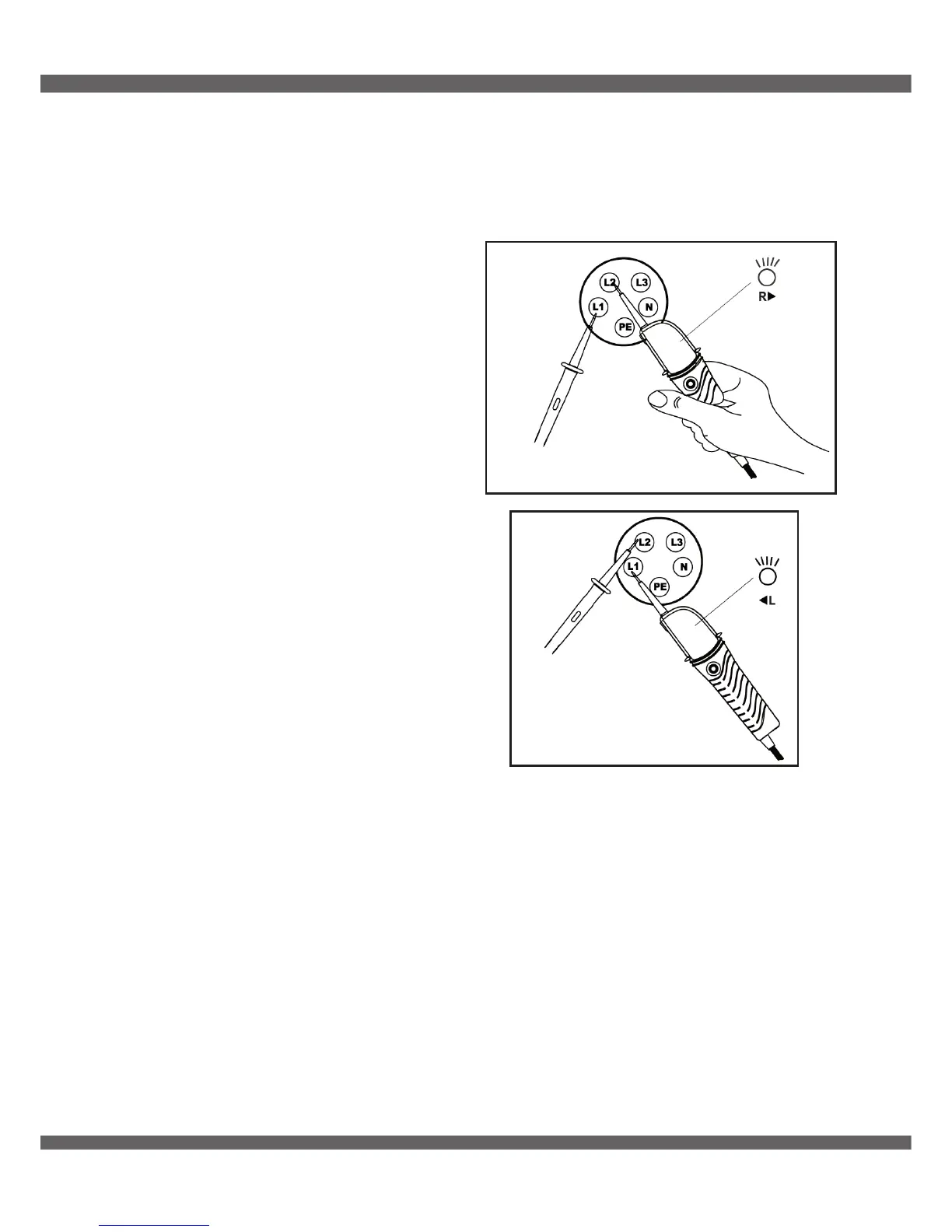

1. Saisissez l'instrument
solidement et connectez
les deux sondes à l'objet
soumis au test. (La meilleure
façon de le tenir est illustrée
ci-dessous).
2. La tension phase-à-phase est
indiquée par chaque diode
de tension.
3. La diode R (droite) s'allume
quand le champ tourne vers
la droite de la sonde; avec
cette connexion, le moteur
aura une rotation positive.
4. La diode L (gauche) s'allume
quand le champ tourne vers
la gauche de la sonde; avec
cette connexion, le moteur
aura une rotation négative.
LE PRINCIPE DE LA MESURE
L'instrument décèle l'ordre d'augmentation des phases, en considérant
que l'utilisateur représente la TERRE.
N.B. :
Il se pourrait qu'on n'atteigne pas la pleine fonctionnalité de cet essai,
si le niveau isolant de l'utilisateur ou de l'équipement à tester n'est pas
suffisant.
Fig. 4
Fig. 5
