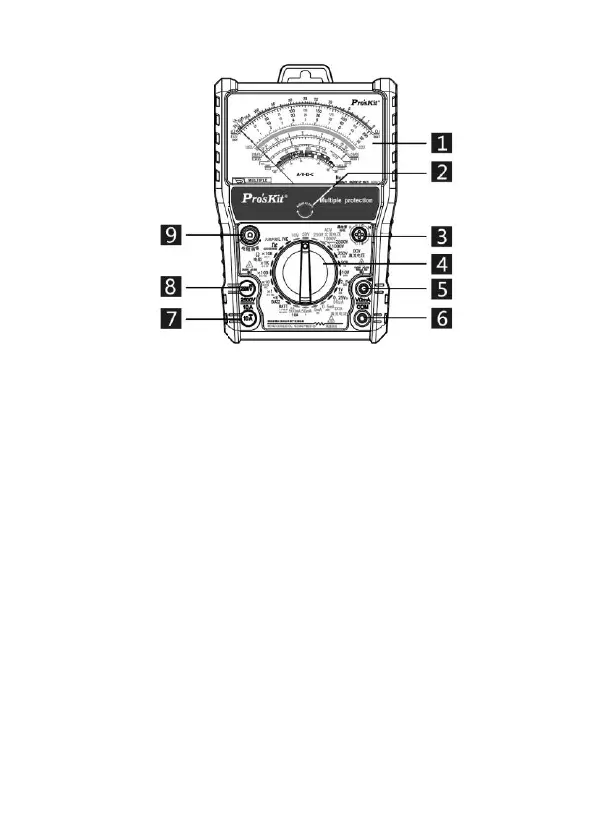

面板示意:
1.表盘 2.指针归零 3.hFE 测试插座 4.档位旋转开关 5.VΩmA 输入插座
6.COM 输入插座 7.10A 输入插座 8. 2500V 输入插座 9.电阻调零
測量注意事項：
1. 指針調零
調整零位調整器，使指針和左側的零位對齊，不必每次測量前都調，但是在開始
測量之前，指標都必須確認指標在零位上。
2. 測試棒的連接
紅色棒插“+”插孔，黑色棒插入“-COM”插孔。
3. 電錶內部電池檢查
將表棒按以上規定方式接入好，再將檔位旋鈕轉到 Rx10 檔位。然後，將表棒的
兩端短路連接，檢查指針是否正常回歸零位，若不歸零，則電池電力不足，需更
換新電池。
4. 量程的選擇
選擇測量檔位時，旋鈕上的“●”記號對準規定的適當量程。
測量工作方式：
1. 直流電壓：
用於測量電池、放大器電路、通訊設備電源、電子管和電晶體電路偏壓的直流電
壓。每個檔位中的每一個檔位標記，分別表示該檔的最大電壓示值，1000V 和
2500V 共用檔位，2500V 電壓測量紅色表筆需要插在 2500V 測量孔位測量。
(※不確定之直流電壓，應從最大值依序向下調整量測)
2. 交流電壓：
用於測量商業交流電壓、交流電源電路、交流放大信號級等。每個檔位中的每一
