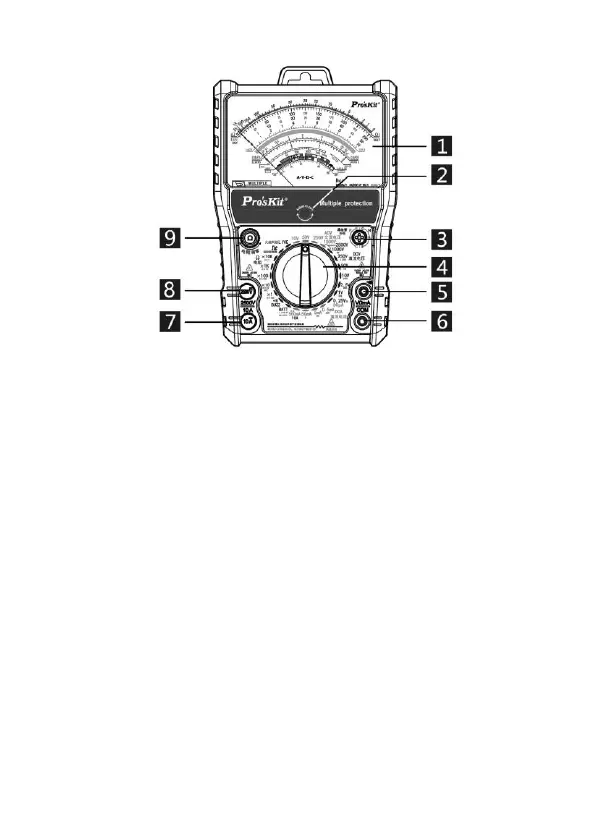

面板示意
1.表盘 2.指针归零 3.hFE 测试插座 4.档位旋转开关
5.VΩmA 输入插座 6.COM 输入插座 7.10A 输入插座
8.2500V 输入插座 9.电阻调零
测量注意事项：
1. 指针调零
调整零位调整器，使指针和左侧的零位对齐，不必每次测量前都调，但是在开
始测量之前，指标都必须确认指针在零位上。
2. 测试棒的连接
红色棒插“+”插孔，黑色棒插入“-COM”插孔。
3. 电表内部电池检查
将表棒按以上规定方式接入好，再将档位旋钮转到 Rx10 档位。然后将表棒的两
端短路连接，同 时调整调零旋钮，检查指针是否正常回归零位。若不能，则电池
电力不足，应要更换新电池。
4. 量程的选择
选择测量档位时，旋钮上的“●”记号对准规定的适当量程。
测量工作程序：
1. 直流电压：
用于测量电池、放大器电路、通讯设备电源、电子管和晶体管电路偏压的直流电
压。每个档位中的每一个位置标记，分别表示该档位的最大电压示值。
(※不确定之直流电压，应从最大值依序向下调整量测)
3. 交流电压：
用于测量商业交流电压、交流电源电路、交流放大信号级等。每个档位中的每一
