Hinweis:
•
•
Falls Ihre Fensteröffnung kleiner als die
Mindestlänge des Dichtungsrahmens ist, sägen
Sie ihn mit einer Bügelsäge auf die gewünschte
Länge zurecht.
Falls Ihre Fensteröffnung größer als die
maximale Länge des Dichtungsrahmens ist,
füllen Sie die Lücke mit Sperrholz oder
ähnlichem Material.

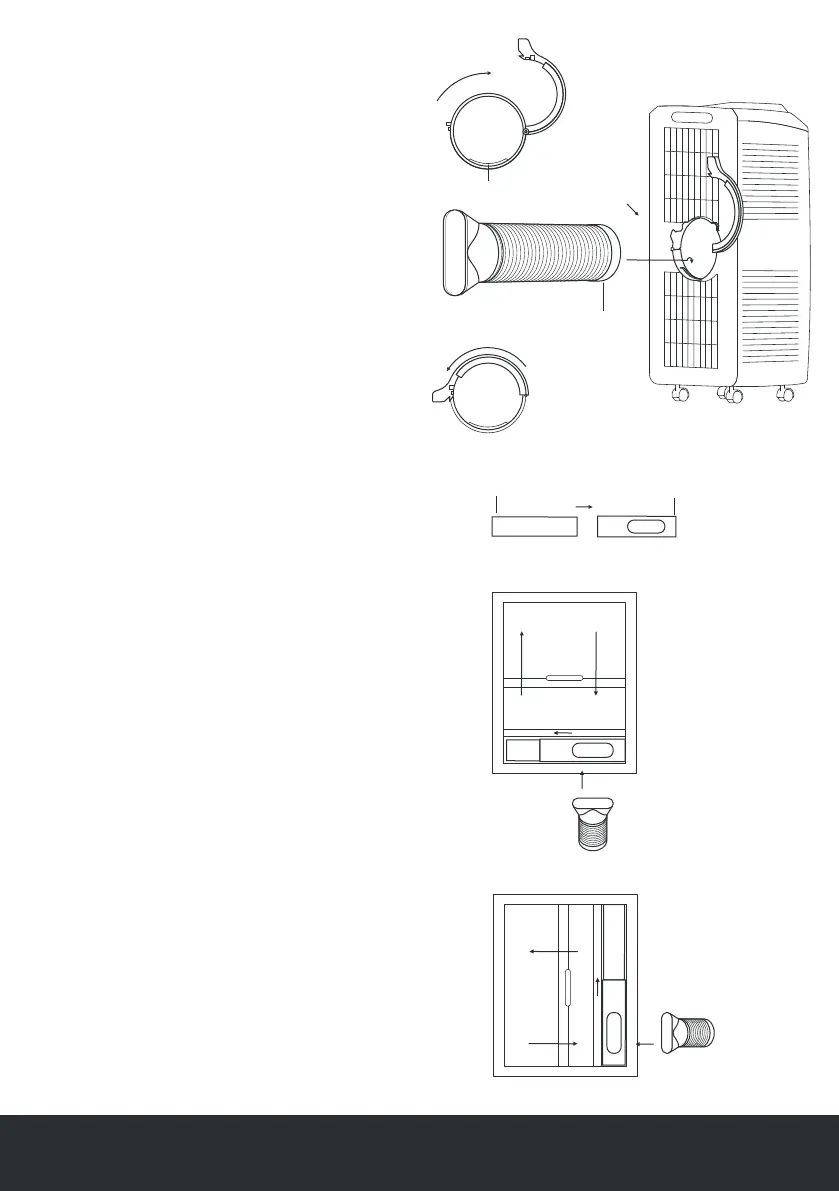

Dichtungsrahmen für Schiebefenster
anbringen
Setzen Sie Platte B in Platte A ein und
passen Sie die Montage je nach Länge
oder Höhe des Fensters an.
Öffnen Sie das Fenster und setzen Sie
den Dichtungsrahmen in das Fenster ein.
Passen Sie den Dichtungsrahmen so an,
dass er genau in das Fenster passt und
sichern Sie ihn dann mit der mitgelieferten
Schraube.
Schließen Sie das Fenster, um alles fest
zu verriegeln.
Befestigen Sie den kurzen Anschluss des
Wärmeabluftschlauchs an dem ellipsen-
förmigen Loch.
Jetzt ist der Dichtungsrahmen für das
Gerät einsatzbereit.
1.
2.
3.
4.
5.
6.
Die C-förmige Klemme entriegeln und voll
öffnen.
Den Rand des runden Verbindungsstücks
über die unterste Stufe des Wärmeab-
luftschlauchanschlusses platzieren.
Drücken Sie das runde Verbindungsstück
fest in den Wärmeabluftschlauchan-
schluss herunter, um es fest zu verriegeln.
Dann bringen Sie die C-förmige Klemme
wieder an zum Sichern.
1.
2.
3.
4.
1
4
Untere Stufe
Rundes Verbindungsstück
2
3
1
3
3
2
5
5
4
2
4
Platte A
Platte B
Schiebefenster (horizontal)
Schiebefenster (vertikal)
English | 04
Wärmeabluftschlauch anschließen
Deutsch | 24
